轨道交通埋入式接地端子技术要求：

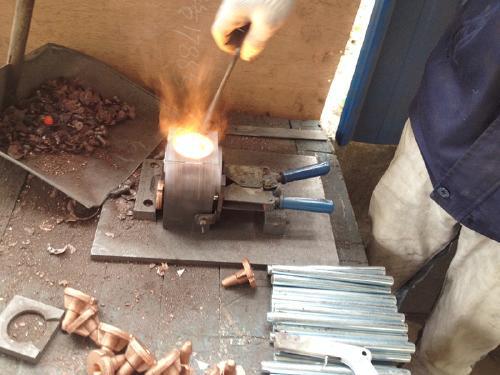

1、铜端子与镀锌圆钢之间采用放热焊接，铜端子为热锻压工艺制造，按照IEC 62305-3的规定采用紫铜铸造时要求材料纯度应达到98％以上铜。焊接点直流电阻小于30μΩ，单个埋入式端子整体电阻不大于200μΩ，通过端子与下部材料焊接结合处面积不小于800mm2，载流量不小于600A。





2、铜端头顶部开M16或M12的螺栓孔，M12或M16防盗螺栓孔螺纹符合GB3934要求的通用螺纹，同时M12或M16螺纹孔要加孔塞和加高度不大于1mm的塑料保护盖，以防止施工时水泥浆灌进螺栓孔。孔深25mm，镀锌圆钢直径不小于φ16，长度不小于120mm，圆钢具体长度根据实际情况确定。

3、铜端子有防扭动措施，如设置侧翼，防止螺栓拧入时，造成埋入式端子发生同步旋转而破坏混凝土或使下部焊接松动。

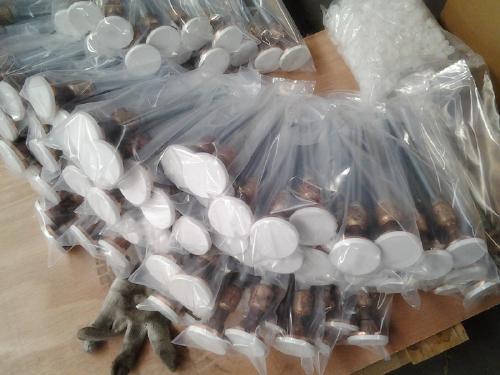

4、每件埋入式排流接地端子包含M16或M12不锈钢防盗螺栓一枚、M16或M12不锈钢平垫、弹垫各一个。出厂时，铜端子表面应安装好宁龙或塑料保护盖，防止土建施工时其它杂质覆盖铜端子表面进入螺栓孔洞而影响其导电及连接。保护盖与铜端子、镀锌圆钢应为整体供货。
