配电变压器智能防盗检测

                                 BL-3000

一、系统要求

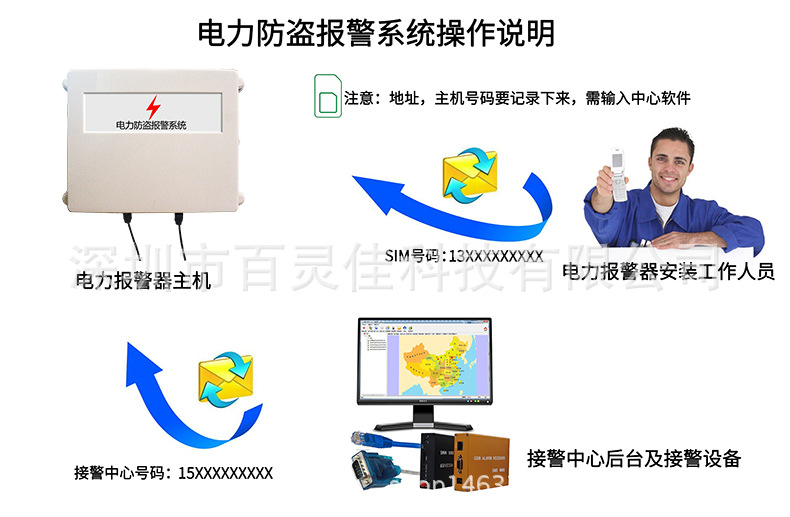

设备利用GSM短信通信方式进行报警信息的传输，当设备检测到防护绕线断路、变台受外力撞击震动、变台倾斜脱落等情况时，设备自动启动以短信方式将报警信息发送到接警人员的手机上，并依次拨打接警人员手机号码，同时将报警信息传送到后台监控中心，监控中心以声音和屏幕警示提示值班人员。

二、本系统应符合下述标准，并以此作为产品性能保证及相关技术约定。

GB 12663-2001《防盗报警控制器通用技术条件》;

GB68322-87《电子测量仪器电磁兼容性实验规范》;

GB/T14598.9-1995《辐射电磁场干扰实验》;

IEC1000-4《敏感电子设备/系统抗干扰实验》;

GB191-1990包装储运图示标志;

GB-4208-1993外壳防护等级（IP代码）（eqv IEC60529-1989）

GB/T11463—1989   电子测量仪器可靠性实验;

GB/T15211—1994   报警系统环境实验;

GB16796—1997     安全防范报警设备 安全要求和实验方法。

三、主要技术要求

1、报警功能：当设备检测到防护绕线断路、变台受外力撞击震动、变台倾斜脱落情况时，设备自动启动现场声光报警并以短信方式将报警信息发送到接警人员的手机上，并依次拨打接警人员手机号码，同时将报警信息传送到后台监控中心，监控中心以声音和屏幕警示提示值班人员。

电  源：自带特种电池，无需外接试电，防盗报警器长期在线运行监测。

可靠性：台区处于失电状态时不影响设备的使用，雨雪雾等极端天气下设备扔能可靠运行。

接线电话：可设置大于等于20个接警号码，1个后台号码。

报警方式：远程短信及电话铃声，现场警笛、警灯警示。报警装置要无误报、漏报。

报警内容：报警时间、台变具体地址、名称及触发位置信息。

传输频率：GSM900MHz/1800MHz

无线传输频率：433MHz 100米

传输距离:不限(在GSM覆盖范围内);

天线：   内置天线，增益1.5db，50Ω ;

布防方式：防盗绕线及震动开关;

电池使用寿命：》5年，电池保证防盗报警器正常运行时间大于或等于5年。

响应时间：<8s

设备材质：高强度工程材料;

外壳冲击强度:机壳要求全密封，要防水、防雾、防撬。防护等级达到IP54。

2、环境温度:

海拔高度：不大于2000米;

环境温度:最高气温：+65℃，最低气温：-50℃（户外）;

相对湿度：85%;

安装环境：周围无腐蚀性或可燃性气体、水蒸气等明显污染;

3、主要功能：

现场报警：现场警笛，时长大于或等于3分钟。

警笛报警：在空旷的场地上距离5米之内，报警声音大于100db;

灯光报警:具备红蓝光等亮色警示灯。

远程报警:具备远程短信及电话通知功能。

短信报警：给预设接警人员发送告警短信，能描述清楚包括报警时间、台变具体地址、报警种类等内容。

电话报警：具备30s内给预警接警人员拨打电话提醒。

自检：设备具备定期自检功能并能将自检信息发送到用户监控中心。

4、主要配置：

（1）一台配电变压器要求安装一台防盗报警装置，具备独立报警功能。

（2）一个区域用户要求安装一套监控中心，后台可监测的变压器数量不限。（可选）

5、安装维护

防盗报警器需内置电池供电，无需外接电源，便于现场安装调试及后期现场安全把控。

四、售后服务要求：

1、中标方免费进行安装、调试、培训等服务。

2、首次安装中标公司派技术人员到现场服务并进行人员的技术培训。

3、中标方服务人员应负责全权处理现场出现的一切技术和商务问题。

4、终身保修，电池质保5年，一年内免费维修。

五、变压器防盗综合管理软件

本系统采用GSM短消息方式进行数据传输，利用中国移动联通GSM/GPRS无线通话网络，无需线路投资和维护费用，GSM无线通信模块有效防雷击；设备安装便捷，施工工程量小；GSM网络由于其覆盖广，通信可靠性高，使用经济，特别适用变压器防盗系统，系统后台简单实用，人机交互界面友好，操作方便，功能强大，主要功能如下：

报警接收功能：

及时接收各个前端设备的报警信息。

报警提示功能:

当接收到报警信息时，系统可以显示并自动弹出相关的报警信息，包括：报警时间，发生地点，报警部位和报警种类等必要的内容。

系统数据库具备保存功能：

报警记录的自动存储，分析和统计功能，方便以后的查询。





接收并分析自检短信功能：

接收前端设备自检时发送过来的短信，并将自检短信解析后显示，给维护人员设备的运行状态信息。

设备数据管理功能：

用户可通过后台随时检索、查询某个地区或某个设备某段时间的告警情况。
