一、灭火器箱的介绍和灭火器箱型号... 2

1.范围... 2

2.引用标准... 2

3.定义... 2

4.产品分类... 2

5.技术要求... 3

二、灭火器箱规格参数... 5

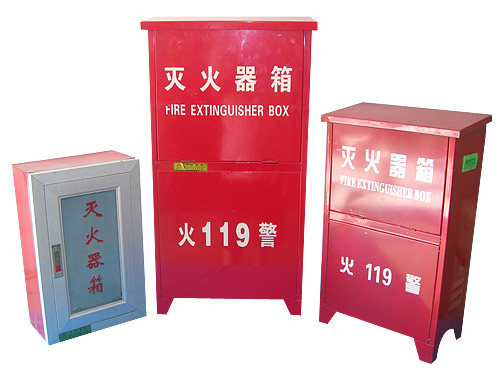

三、灭火器箱图片... 6

本标准规定了灭火器箱的产品分类、技术要求、试验方法、检验规则、标志、包装、运输和贮存。

本标准适用于箱体材料为金属的灭火器箱产品。

下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB 191—90  包装储运图示标志

GB 6388—86  运输包装收发货标志

GB10111—88  利用随机数骰子进行随机抽样的方法

本标准采用下列定义。

3.1.灭火器箱 Fire extinguisher box

专门用于长期固定存放手提式灭火器的箱体。

4.1.灭火器箱分类

4.1.1灭火器箱按放置型式可分为：

a)置地型；

b)嵌墙型。

4.1.2.灭火器箱按开启方式可分为：

a)开门式；

b)翻盖式。

4.2.灭火器箱型号编制方法

4.2.1.型号编制

4.2.2.代号

4.2.2.1.灭火器箱放置型式代号

a)置地型——“D”(地)；

b)嵌墙型——“Q”(墙)。

4.2.2.2.灭火器箱开启方式代号

a)开门式——“K”(开)；

b)翻盖式——“F”(翻)。

4.2.2.3.灭火器箱厚度、高度代号

a)厚度B＝160mm，高度h＝450mm——用“1”表示；

b)厚度B＝200mm，高度h＝650mm——用“2”表示；

c)厚度B＝220mm，高度h=800mm——用“3”表示；

d)厚度B＝220mm，高度h＝1000mm——用“4”表示。

4.2.2.3.标记示例

翻盖式置地型灭火器箱的厚度B＝160mm，高度h＝450mm，存放4具手提式灭火器：

灭火器箱：XMDF1—4

4.3.灭火器箱外形尺寸标注

a)翻盖式置地型灭火器箱外形尺寸标注见图1；

b)开门式置地型灭火器箱外形尺寸标注见图2；

c)开门式嵌墙型灭火器箱外形尺寸标注见图3。

5.1.材料

5.1.1.灭火器箱箱体应使用薄钢板、铝合金等金属材料制造。

5.1.2.灭火器箱箱门可选用金属或非金属材料。当箱门采用玻璃时，应使用厚度不小于3mm的平板玻璃。

5.2.外形尺寸和极限偏差

灭火器箱的外形尺寸和极限偏差应符合表1的规定。

5.3.外观质量

5.3.1.灭火器箱箱体应端正，不应有歪斜、翘曲等变形现象。

箱体各表面应无凹凸不平等加工缺陷。各面之间的垂直度公差不应大于3mm。

5.3.2.置地型灭火器箱应能平稳安放，在水平地面上不应有倾斜摇晃。

5.3.3.灭火器箱箱门关闭到位后，应与四周框面平齐，其平面度公差不应大于2mm；箱门与框之间的间隙应均匀平直，最大间隙不应大于3mm。

5.3.4.灭火器箱正面上的零部件，凸出箱门外表平面的高度不应大于15mm；其余各面的零部件，凸出该面外表面的高度不应超过10mm。

箱盖在正面上凸出不应超过30mm，在侧面上凸出不应超过45mm，但均不应小于15mm。

5.3.5.灭火器箱箱体焊接或铆接应牢固，不应有烧穿、焊瘤、毛刺和铆印等缺陷；冲压件表面不应有折皱等缺陷。

5.3.6.灭火器箱箱体表面应作防腐处理。进行涂漆防腐处理的灭火器箱，其涂层应光滑平整，色泽均匀，无流痕、龟裂、气泡、划痕、碰伤和剥落等缺陷。

5.4.箱门(箱盖)性能

5.4.1开门式灭火器箱应设置门锁或箱门关紧装置。

设置门锁的灭火器箱均应设置箱门紧急开启的手动机构。

5.4.2灭火器箱箱门(箱盖)开启操作应轻便灵活，无卡阻现象，开启力不应大于50N。

5.4.3开门式灭火器箱的箱门开启角度不应小于175°；翻盖式灭火器箱的箱盖开启角度不应小于100°。

5.5.刚度

置地型灭火器箱应按6．4进行刚度试验，试验后不应发生脱底、脱焊、明显变形和箱门(箱盖)不能正常开启等现象。
