产品概述

   大西洋泵业的XBD-L立式单级消防泵组，供输送不含固体颗粒的清水及物理化学性质类似于水的液体之用，主要用于消防系统增压送水，也可应用于厂矿排水。输送液体的流量范围1.1220L/S,压力范围为0.161.58MPa,配套功率范围为0.75250KW,口径范围为Φ32Φ350mm。
大西洋泵业生产的XBD-L型立式消防泵组其性能、技术条件符合国家新颁布的GB6245-1998消防泵性能要求和试验方法标准的要求。

2

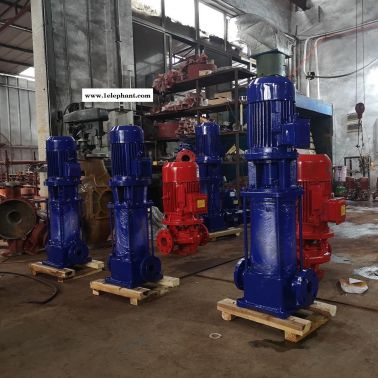

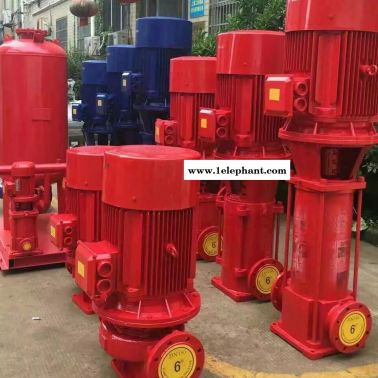

产品相册 :

3

主要特点

大西洋泵业的XBD-L立式单级消防泵的主要特点：
1、结构紧凑、体积小、外形美观，其立式结构决定安装面积小，其重心重合于泵脚中心，因而增强了泵的运行稳定性和使用寿命。
2、泵进、出口在同一水平轴线上，且口径规格相同，装卸极为方便，占地面积小。
3、泵密封采用优质机械密封，具有密封可靠，无泄漏的特点、
4、维修方便，勿须拆卸管道，只要拆下泵盖螺母，取出电机及传动组件即可进行维修。

4

技术参数

技术参数：
流量：5-100L/S；
压力：0.10-1.25Mpa；
功率：1.1-250KW；
转速：980-2900r/min；
口径：φ50-φ300；
温度范围：80。

5

产品用途

大西洋泵业的XBD-L立式单级消防泵组主要用于消防系统管道增压送水，也可适用于工业和城市给排水，高层建筑增压送水、远距离送水、采暖、浴室、锅炉冷暖水循环、增压空调制冷系统送水及设备配套等场合。

6

型号说明

大西洋泵业的XBD-L型立式单级消防泵型号说明
XBD3.2/5-65L-160A
XBD --> 消防泵组代号
3.2 --> 压力（1/10Mpa）
5 --> 流量(L/s)
65-->泵进出口口直径（mm)
L-->结构为立式
160 --> 叶轮名义直径（mm)
A-->叶轮经 次切割

7

部件材料

大西洋泵业XBD-L型单级消防泵主要部件材料：

8

结构说明

大西洋泵业XBD-L立式单级消防泵的结构说明
XBD-L型单级消防泵组结构见图。该泵由电机和泵两部分组成，泵结构包括泵体、叶轮、泵盖、机械密封等部件组成。泵为立式单级单吸离心式，进、出口设在同一水平轴线上，且口径规格相同可直接像阀门一样安装在管路的任何部位上，装卸方便，占地面积小。泵设有底座，增加泵安装的稳固性。泵体进、出口法兰上设有取压孔，可直接将压力表装上，以保证 长期在额定性能范围运行。
