| 品牌 : | 汉仪 | 型号 : | HY |
| 加工定制 : | 是 | 规格 : | 变压器 |
| 适用范围 : | 通用型 |
产品简介：

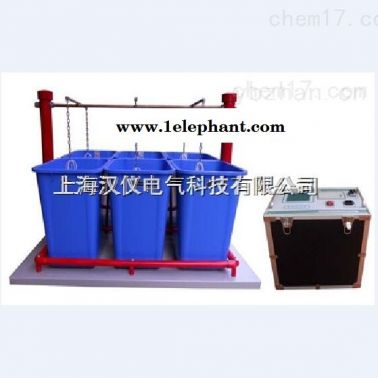

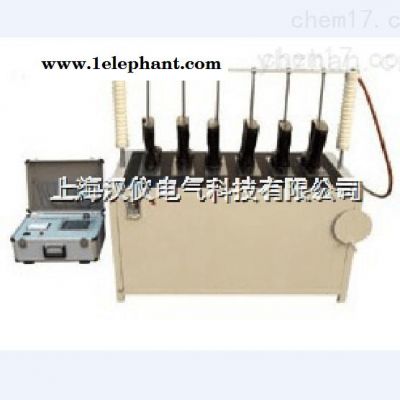

绝缘靴手套耐压试验装置为低压工作电压220V/50Hz的工频电源，根据电磁感应原理，改变输入电压达到试验所需要的*高电压。绝缘靴(手套)耐压试验装置分为两部件，一部件为水槽、二部件为控制台。水槽分上下区，上区为6只小水槽，下区为试验变压器，可一次做6只绝缘靴或6只绝缘手套耐压试验。同时显示绝缘靴或绝缘手套的泄漏电流。控制台设有过流保护、零位保护、时间保护及报警等功能。
带零位保护功能绝缘靴手套耐压试验装置报价
功能介绍：
1、 分体化设计，zui高试验电压40kV。
2、 数字式电压电流显示功能，测试数据读取直接、准确。
3、 具有定时功能。
4、 试品击穿保护。
5、能对单只靴或手套进行耐压实验，也可六只同时做耐压实验，非常适合现场抽样检测试验
使用说明：
1、绝缘靴(手套)内外盛水试验时，卸掉隔板和海绵。绝缘靴(手套)内外盛水呈相同高度，应有90mm的露出水面部分，并确保绝缘靴(手套)露出水面的部分干燥清洁，然后将高压电极置于绝缘靴(手套)内并将绝缘靴(手套)夹好。
2、绝缘靴内装钢珠试验时,盛水槽内加水至隔板使海绵充分浸水即可，将一个与所试靴号一致的金属片放入靴内, 将高压电极置于绝缘靴内，使高压电极与金属片接触，然后在金属片上铺满直径不大于4mm的金属球，其高度不小于15mm。
3、先将六只电极水面至少15cm,然后将水槽上的高压接到绝缘子一端，另一端接到水槽电极(1~6)任意一个上。此时水槽四周有高压，连接电极信号线时，尽量距离水槽远点，其它的接线方式和绝缘靴(手套)一致。
4、试验前，先将标有(高压危险)那一侧的高压线与水槽一端的连接孔安装固定好以后,方可进行试验。
5、按相关规程设置好场地，接好设备连线，有条件的地区应有专门负责安全的人员在场指导。
6、合上电源开关,进入测量状态，系统自检几秒钟。
7、按下测试按钮,工作信号灯亮，调压器带电，显示屏上的电压栏应有高压电压指示(kV),同时显示6路的泄露电流值(mA)。
8、在升压的过程中报警蜂鸣器会工作发出响声,表示此时正在升压，并密切注视电压值和电流值。当电压升至设定电压值时，升压就会停止，此时就会自动计时，到时间后就会自动降压。(如图一)
9、注意观察毫安表，如有绝缘靴(手套)绝缘性能下降，此时该毫安表将有所指示。试验过程中如任何一路电流指示超出被试品规定的范围，系统就会自动切断高压电源，关掉电源开关找出相关原因再进行试验。
10、在升压或耐压试验过程中，如发生短路、闪络、击穿等过电流时，电流继电器会动作，(同时不合格的一路就将会反白显示,在相应的一路前并且保持泄漏电流值,如图二)使调压器自动断电，表示被试品不合格。此时调压器将自动回零。并切断电源，以便下次操作。
11、每次做完试验后必须关了电源开关后，再打开电源开关做试验即可。
