1、产品设计标准：本产品按照国际标准IEC相关标准设计，产品性能符合GB 18802.1-2011《低压电涌保护器（SPD）第1部分：低压配电系统的电涌保护器 性能要求和试验方法》国家标准的要求。
2、产品结构：本产品采用独立模块化设计，密封性好，适合35mm电气导轨安装的卡扣，适合导轨式安装。每组线路的防雷模块采用温控断路技术，内置过流保护电路，防雷模块劣化时自动脱扣，能彻底避免火险。防雷模块内设远程告警接口，便于远程监控。防雷保护模式为L-PE,N-PE保护模式。
3、产品特点：本产品具有残压低、响应速度快、通流容量大，产品寿命长、维护简单、安装方便等特点。
4、产品适用范围：一般安装在建筑物低压总配电柜\分配电箱；室外配电柜\配电箱；需要雷电泄放记录的环境；适用的供电系统类型：TT，TN；可保护安装在建筑物LPZ0与LPZ1边界处的三相配电系统中的各种电源进线端的，耐受冲击电压类别为Ⅳ类的设备。

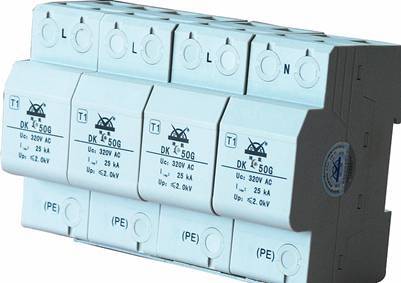

产品外观图：

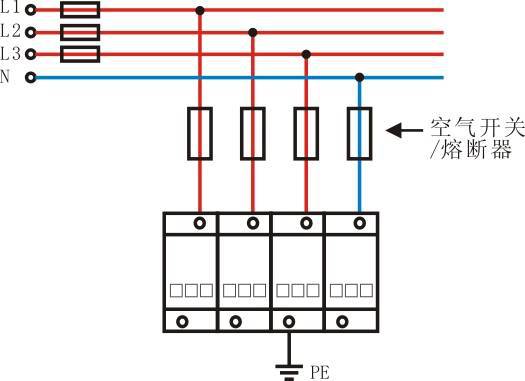

安装示意图：
产品型号与技术参数：
|
分类 |
技术参数项目 |
DK-220AC50G |
DK-380AC50G |
|
|
电涌保护电气参数 |
SPD类型 |
一端口 |
一端口 |
|
|
防雷保护等级 |
A级 |
A级 |
||
|
适用的供电系统类型 |
TT，TN，IT |
TT，TN，IT |
||
|
保护模式 |
L-PE、N-PE（2P） |
L-PE、N-PE（4P） |
||
|
额定电压Uo |
230V AC |
220V AC |
||
|
最大持续运行电压Uc |
275V AC |
320V AC |
||
|
动作电压U1mA |
620V DC |
620V DC |
||
|
额定工作频率 |
50Hz（60Hz） |
50Hz（60Hz） |
||
|
漏电流 |
≤30? |
≤30? |
||
|
标称放电电流In（8/20us） |
50kA |
50kA |
||
|
最大放电电流Imax（8/20us） |
100kA |
100kA |
||
|
冲击电流Iimp（10/350us） |
25kA |
25kA |
||
|
电压保护水平Up（10/350us）（Iimp) |
≤2.0kV |
≤2.0kV |
||
|
响应时间(L/N-PE) |
＜100ns |
＜100ns |
||
|
外观及 安装参数 |
外形尺寸 |
91mm70mm144mm |
||
|
外壳防护材质 |
PC |
|||
|
外壳阻燃等级 |
UL94-V0 |
|||
|
外壳防护等级 |
IP20 |
|||
|
颜色 |
灰白色 |
|||
|
安装标准 |
35mm电气导轨 |
|||
|
接线端口数量 |
3PIN |
5PIN |
||
|
损坏状态 |
呈断路状态 |
|||
|
工作环境要求 |
工作温度 |
－25℃～＋70℃ |
||
|
相对湿度 |
≤95%RH |
|||
|
线路连接 参数 |
L（N）接口类型 |
螺栓固定式端子 |
||
|
螺栓规格 |
M5 |
|||
|
SPD连接导线最小截面 |
BVR－16mm2 |
|||
|
SPD连接导线最大截面 |
BVR－35mm2 |
|||
|
PE接口类型 |
螺栓固定式端子 |
|||
|
螺栓规格 |
M5 |
|||
|
PE连接导线最小截面 |
BVR－25mm2 |
|||
|
PE连接导线最大截面 |
BVR－35mm2 |
|||
|
远程告警线路连接参数 |
接口类型 |
螺栓固定式端子 |
||
|
螺栓规格 |
M2 |
|||
|
连接导线最小截面 |
BVR－0.5mm2 |
|||
|
连接导线最大截面 |
BVR－1.5mm2 |
|||
|
最大工作电压/电流 |
125V AC/0.2A |
|||
