| 品牌 : | 天盾 | 型号 : | PCL型低倍数空气泡沫产生器 |
| 产地 : | 山东 | 是否进口 : | 否 |
| 订货号 : | 335 | 加工定制 : | 是 |
| 货号 : | 335 | 类型 : | 低倍数空气泡沫产生器 |

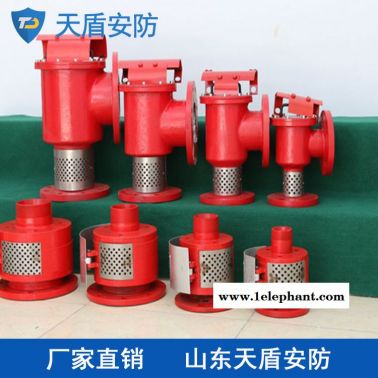

PCL型低倍数空气泡沫产生器 tdaf002
PCL系列低倍数泡沫产生器是一种固定安装在油罐上，输入泡沫混合液即可产生空气泡沫扑灭油类火灾。主要用于易燃液体的生产，贮存和使用场所。特别对扑救储罐火灾和大面积流淌火灾现场有效。
PCL型低倍数空气泡沫产生器工作原理
泡沫混合液经过喷嘴时形成扩散的雾化射流，在其周围产生负压，吸入大量空气形成空气泡沫，通过泡沫喷管输入罐内，在导流板的作用下沿罐壁平稳淌下，覆盖在燃烧的液面上，利用泡沫的冷却和窒息作用达到灭火的目的。
PCL型低倍数空气泡沫产生器外形尺寸
型号规格A（mm） B（mm） C（进口）DN(mm) D（出口）DN(mm)
PCL4 191 282 50 65
PCL8 222 330 65 100
PCL16 260 382 100 125
PCL24 299 470 125 150
PCL型低倍数空气泡沫产生器主要技术参数
型号规格额定工作压力（MPa） 工作压力范围（MPa） 额定流量（L/s） 流量系数（K） 发泡倍数（N）
PCL4 0.5 0.40.6 4 107 5
PCL8 0.5 0.40.6 8 215
PCL16 0.5 0.40.6 16 429
PCL24 0.5 0.40.6 24 644
PCL型低倍数空气泡沫产生器注意事项：
1、产生器应垂直安装在储罐壁上部，不宜安装在储罐顶部。
2、安装泡沫产生器时应先在储罐壁上开孔，储罐上部要留有足够的空间，产生器进口要高于储罐储存液面线一定尺寸，以免影响泡沫质量及泡沫形成，并防止液体从产生器口流出。
3、如果使用产生器用于扑救水溶性甲、乙、丙类液体火灾，导流板则不适用，而应换成其他合适的缓冲装置（如降落槽）。
4、产生器的喷嘴不能被杂物堵塞。在安装产生器前应对管道进行冲洗，确保管道中无杂物后再将泡沫产生器装好，然后进行泡沫系统调试。
5、为防止储罐内气体从产生器处外泄,在产生器壳体出口端装有密封玻璃。密封玻璃一面有易碎划痕，划痕面应朝出口方向安装。密封玻璃受到（0.10-0.30）MPa混合液冲击时将破碎。密封玻璃应在调试后再安装。每使用一次或其他原因造成密封玻璃损坏，应及时更换。
6、产生器也可用于向储罐防护堤内喷射泡沫扑救防护堤内流淌火灾。安装在防护堤外使用时，应安装在能使泡沫流淌至燃烧液面的挡板上。
7、为保证产生器的安全，应在产生器下设有支承架等。由于发生火灾时可能产生储罐破裂或变形而使产生器及管道遭到损坏。为减轻损坏，应在产生器进口管道中安装一段能起缓冲作用的金属软管或采取其他措施。
因产品生产批次、具体型号不同，以上图片仅供参考，详情可联系我们的销售人员进行具体核实 td
