| 型号 | BEAM1224S |
|---|---|
| 工作电源 | 24V |
| 环境湿度 | 10%-93％RH 无凝结（%） |
| 安装尺寸 | 381mm X 267mm X 165mm |
| 环境温度 | -30℃ 至 55℃ |
| 类型 | 反射式光束感烟探测器 |
| 探测方式 | 感烟 |
| 外形尺寸 | 381mm X 267mm X 165mm |
| 相对湿度 | 10%-93％RH |
| 重量 | 1.77千克 |
| 品牌 | 盛赛尔 |

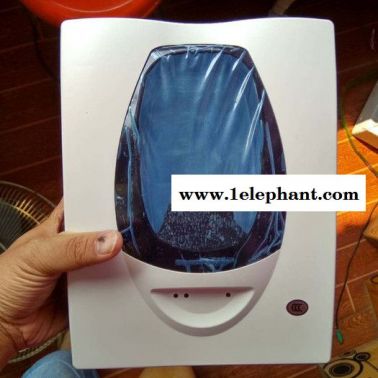

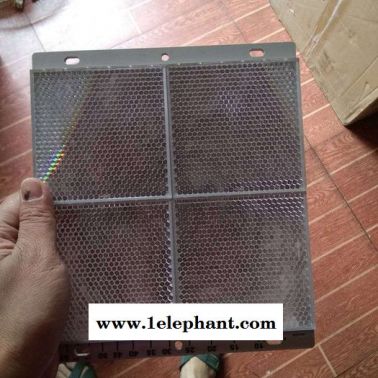

BEAM1224S型探测器是一种长区间反射式光束感烟探测器，是为开阔区域的防火而设计的，与控制器配套使用。探测器是由一个发射器/接收器组合单元和一个反光镜构成。进入发射器/接收器和反光镜之间区域的烟使到达接收器的信号减弱。当减光率达到预设阈值（可在发射器/接收器组合单元上设定）时，探测器**会产生报警信号。光束全被挡住，会产生故障信号，以防止漏报警。因探测器镜头上积聚的灰尘而导致的减光率的缓慢变化会由微处理器来补偿，该处理器不断地监视信号强度并定期更新报警和故障阈值。当自动补偿达到其极限，探测器**会发出故障信号，表示需要维修。
主要特性
保护距离： n 5米－70米（16 － 230英尺） n 70米－100米（230 － 328英尺）使用辅助工具BEAMLRK
灵敏度： 25％－50％ 减光率（灵敏度1级-6级） n 1级=25% 2级=30% 3级=40% n 4级=50%5级=30%－50％ 6级=40%－50％ l 保护宽度： 9.1-18.3米（30 － 60英尺）
响应时间：
报警： 20秒
故障： 30秒
故障状态：≥96％ 减光率 ,初始安装未适当校准 ,已达到自动补偿极限（需维修） , 在校准状态 测试/复位特性： 灵敏度内部自测功能**于BEAM1224S探测器）,灵敏度滤光片测试功能（在反光镜上有灵敏度刻度） ,具有现场报警测试开关测试功能,具有现场复位开关 , 具有远程测试和复位开关功能（与RTS451/RTS451KEY测试盒及磁铁配套使用）
指示灯：报警： 远程输出，现场LED指示（红色）;故障： 远程输出，现场LED指示（黄色）; 正常运行： 现场LED（每隔5秒绿灯闪烁一次）; 校准辅助灯： 光学**（粗调用）;继电器状态输出：报警信号；故障信号;灵敏度： 可数字显示减光率 环境条件
温度： -30℃ 至 55℃（-22ｏF 至 131ｏF）
注意：在0℃（32ｏF）以下使用时，请参考BEAM1224S说明书中有关特殊场合应用的说明。
湿度： 10%-93％RH 无凝结 机械参数
重量：总重： 1.77千克 (3.9lbs)
尺寸： 381mm X 267mm X 165mm (15〞X 10.5〞X 6.5〞)
安装:
墙面安装，不需用选择任何附加设备
布线：可拆卸接线端子（12-22AWG）
调节角度：水平、垂直±10°
喷涂装饰环：可用珐琅或丙烯酸类涂料
电气条件
电压： 15 至 32 VDC
**大纹波电压： 6.0V（峰峰值） 注意：纹波电压不能低于**低限值。
电流（24 VDC时）：
平均静态：**大17mA ; 平均报警： **大38.5mA ; 平均故障：**大8.5mA ;平均校准： **大28mA
电流（测试状态）：峰值： **大500 mA
继电器触点： 0.5A,@30 VDC
复位时间：≤0.3秒
上电时间（2分钟后，可复位）: ≤1分钟
掉电保护： 5分钟内信息不丢失
报警识别时间：**大5秒 远程输出：
电压： 15-32VDC （报警和故障） 注意：输出电压与设备输入电压相同
电流：6mA-15 mA 注意：输出电流由2.2K电阻限制
