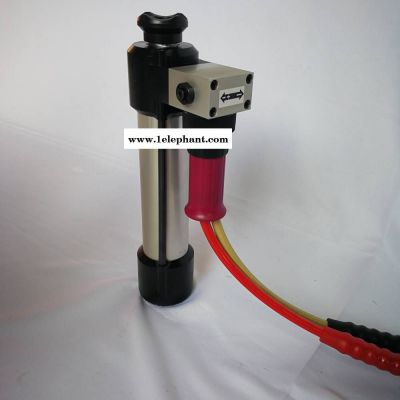

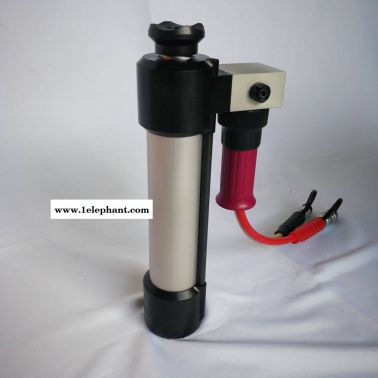

液压撑顶器

GYCD-120/450-750

未经过培训的人员不得使用。

严禁在可燃性气体和液体存在的环境下使用。

产品颜色以实物为准，所述产品规格资料修正权为隆泰公司所有，恕不事先通知！

一、工作原理

救援顶杆是一种专用救援抢险器械，用于开起或撑起金属和非金属结构，解救被困于危险环境中的受害者。

它的工作原理是：在高压液压油的推动下，活塞杆(5)伸出，从而使带防滑齿的移动支撑（6）和固定支撑（3）将撑顶对象顶开或撑起。

我公司生产的救援顶杆带有可拆卸的三种加长杆，可与任一个 任二个或三个配套使用。同扩张器相比，救援顶杆可实现更长距离的扩张，其扩张力一般也比扩张器大。因为使用救援顶杆时扩张对象间的距离需大于救援顶杆的闭合长度。因此，救援顶杆可与扩张器联合使用，各取所长，优势互补，使扩张范围增大。

二、主要结构

1、防滑手柄       2、换向阀门       3、固定支撑

4、工作油缸       5、活塞杆         6、移动支撑

7、高压软管

三、技术参数

四、操作程序

1、将救援撑顶杆取出，摘下快速接口防尘帽，分别与机动泵或手动泵的阴口和阳口插接牢靠（防尘帽同时相互对接防尘）。与机动泵连接时，要通过带快速接口的液压软管。当油泵供油时，逆时针转动换向手轮时，做回缩动作。手轮在中位时，顶杆静止不动

2、将救援顶杆放在需要撑顶的物体或工作对象之间。注意：应使用固定支撑（3）和移动支撑（6）支撑在受力平衡位置，并确保支撑防滑，顶杆不应倾斜。

3、操作者转动换向手柄，另一操作者操作油泵供油（手动泵），即可利用救援顶杆移动支撑的伸出实现撑顶和扩张。在撑顶过程中，换向手柄回中位时，顶杆将静止不动。

4、工作完毕后，使顶杆并拢后再反向伸出3-5mm，以便下次使用。

5、打开机动泵或手动泵开关阀，机动泵关闭发动机，脱开快速接口。盖好接口防尘帽，除尘后，用固定装置固定或装箱保存。

五、注意事项

1、液压锁体上的安全阀，是顶杆安全工作的保证，决不允许用户任意调整。否则将造成工具损坏及人员伤害。

2、救援顶杆液压部分的维修与调整应在指定维修部门由专业维修人员进行

3、使用前对救援顶杆做外观检查，各部分是否有松动，损坏等异常现象，确认各部分正常后方可进行工作

4、固定支撑3和活动支撑6上带有防滑齿，在作用过程中，应使它们与被扩张对象接触牢固，防止打滑以免发生危险或损坏工具。

5、由于救援顶杆的活塞行程较长，活塞杆伸出部分也较长，在使用过程中应注意保护，避免硬物划伤，造成工具损坏。

6、在救援顶杆负载过程中，应避免使活塞杆到侧向力或侧向冲击，以免活塞失稳或使顶杆滑脱

7、济宁隆泰消防设备有限公司保留更改此手册内容而不事先通知和不承担任何责任的权利。

六、保修说明

济宁隆泰消防设备有限公司对该抢险救援工具在正常使用情况下出现的材质和制造方面的质量问题进行免费维修。从产品出厂之日起一年为保修期，在保修期内本公司负责对出现问题的工具或零部件进行免费维修或更换。保修不包括因操作者错误操作、疏忽或未经本公司同意私自改变工具结构等造成的工具或零部件损坏。
