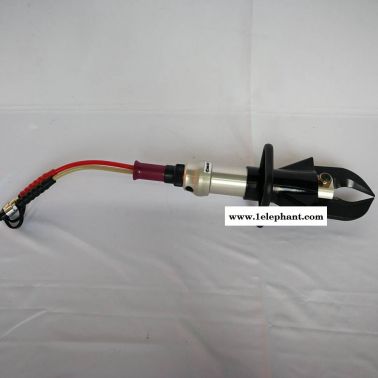

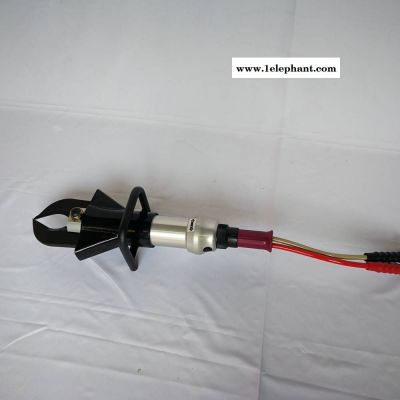

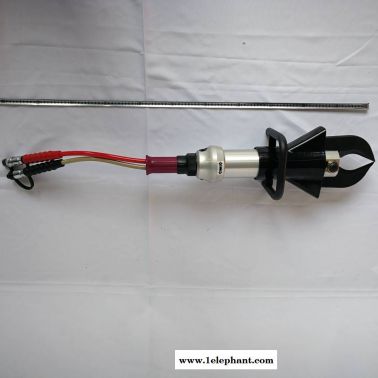

液压剪切器
*未经过专业培训的人员不得使用。
*严禁在可燃性气体和液体存在的环境下使用。
*产品颜色以实物为准，所述产品规格资料修正权为隆泰公司所有，恕不事先通知！
一、工作原理
液压剪切器是一种以剪切板材或圆钢为主，可用于破拆金属或非金属结构，解救被困于危险环境中的受难者。
液压剪切器的工作原理：通过高压软管连接机动泵或手动泵，泵工作为工具输送液压油，液压油推动活塞，通过连杆将活塞的动力传递给转动的刀具，从而对破拆对象实施剪、夹的救援作业。手控阀控制刀具的张开和闭合,手控阀处于中位时，刀具不运动，压力油直接回油箱
二、主要结构
图1液压剪扩钳的结构图
（1） 多功能切刀
（2） 中心销轴锁母
（3） 快速接口阳口及防尘帽
（4） 快速接口阴口及防尘帽
（5） 高压软管
（6） 手控换向阀及手柄
（7） 工作油缸
三、技术参数
项目 | 参数 |
额定工作压力 | 63MPa |
剪刀端部开口距离 | 125mm |
剪断能力（Q235） | ф28mm 钢板厚度 10mm |
剪切力 | 420KN |
质量 | ≤14.5kg |
外形尺寸：长*宽*高 | 760×210×170mm |
四、操作程序
1、将剪切器从固定装置或储藏箱内取出，将其快速接口的阳口和阴口分别与手动泵或机动泵的阴口和阳口连接。快速接口对接后，阴阳口防尘帽扣在一起，避免染上灰尘。
2、用机动泵作动力源时必须注意：确保插接好快速接口后才允许启动发动机。待发动机转速稳定后，关闭机动泵的开关阀，（顺时针旋转）即可使连接的多功能钳进入正常工作状态。
五、注意事项
1、液压剪切器用于剪切时，只能剪切Q235或HRC≤20的材料，不允许剪切淬硬的钢材，否则将会损坏刀具或崩裂伤人。为此提醒用户：如果对所剪材料不清楚，应进行试剪，即剪切结构1-2毫米（mm）后退出刀具，察看切入情况，发现为淬硬材料时，应停止作业，换用其他工具。
2、再次重申当两件切刀端口部刃口的垂直分离距离大于3mm时应即刻停止工作并退刀，调整剪切角度后重新进行剪切。(否则，将损坏刀具)
3、剪切作业时应使被剪工件与切刀平面锤直，、以免切刀因受侧向力而产生侧弯损坏。液压剪切器剪切作业时，剪切超过10mm的板料或20mm的圆钢（Q235材料）时，为防止刀具损坏，应注意不要刻意一次切断，可在待剪部分多次、多方向剪切。
4、剪切作业时，做好安全防护，待剪物体应做适当安全固定。
5、多功能刀中心销轴锁紧螺母的拧紧力矩为150～180Nm。
6、剪切器液压部分的维修与调整应在指定的维修部门由专业维修人员进行。
7、济宁隆泰消防设备有限公司保留更改此手册内容而不事先通知和不承担任何责任的权利。
六、保修说明
济宁隆泰消防设备有限公司对该产品抢险救援工具在正常使用情况下出现的材质和制造方面的质量问题进行免费维修。从产品出厂之日起一年为保修期，在保修期内本公司负责对出现问题的工具或零件部件进行免费维修或更换。保修不包括因操作作者错误操作、疏忽或未经本公司同意私自改变工具等造成的工具或零部件损坏。
