| 品牌 | 上海澳岩电力 |
|---|---|
| 型号 | SAY |

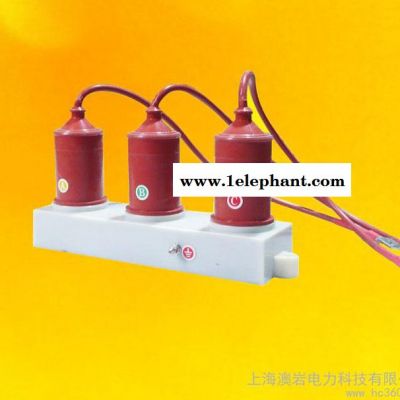

产品描述： 概述： SAY三相组合式过电压保护器（以下简称保护器）是一种新型的过电压保护器，用于限制大气过电压和各种真空开关引起的操作过电压。在对相地之间的过电压提供保护的同时，又对相间过电压提供保护，一台保护器可代替六台常规R型避雷器的功能，是普通避雷器性能上无法相比的。特别适合与不同型号的KYN、XGN、GBC、JYN、GZS等35kV及以下成套开关柜配套或直接使用于小型箱式变电站内（户外型产品可露天使用）。 用途及执行标准：本保护器结构新颖独特，外型小巧，大大缩减了使用空间，技术性能合理可靠。无间隙产品执行JB/T 10496-2005《交流三相组合式无间隙金属氧化物避雷器》标准；有间隙产品执行JB/T 10609-2006《交流三相组合式有串联间隙金属氧化物避雷器》标准；对以上标准中未明确定义的其它重要电气参数，依据DL/T 620-1997《交流电气装置的过电压保护和绝缘配合》进行设计。 性能优点： 1、采用四星型接法（即俗称的三叉戟式接法），设公共中性点，不但可以大大降低相 间过电压，而且相对地保护水平也有质的提高，真正起到了对真空开关操作过电压的有效限制； 2、选用抗老化、憎水性强的硅橡胶复合材料作为外绝缘，整体硫化一次成型法生产。具有重量轻、散热性好、耐震动、防爆、耐污秽、密封性高等优点，电气绝缘和机械性能优于瓷外套和采用常规套装复合外套工艺生产的产品； 3、高压侧采用绝缘电缆从产品内部引出接线，极大的缩小了并排保护器各单元之间的相间绝缘距离，外型结构紧凑轻巧，安装使用方便； 4、无间隙保护器采用通流容量大、残压比低（不高于1.65）的**非线性金属氧化物阀片作为主工作电气元件，性能远远优于GB11032-2000的要求，无重大系统故障正常使用下，可安全运行数年； 5、有间隙保护器选用了特种均压照射间隙，冲击系数可降低到0.75左右，与阀片达到**配合，工作特性和安全特性均更优于常规串联间隙产品，保护性能优异，小能量操作过电压下，间隙动作寿命可达10万次，特别适用于操作较频繁的环境使用。使用条件： 1、适用于户内、外（详见具体产品型号）； 2、环境温度-40℃ ~ +40℃； 3、海拔高度2000m及以下（高于2000m应选用专用高原型产品）； 4、电源频率不小于48Hz，不大于62Hz； 5、地震烈度8度及以下； 6**大风速35m/s及以下； 7、重污秽及以下； 8、对有间隙结构，安装点短时工频电压升高不应超过保护器额定电压； 对无间隙结构，安装点持续电压波动不应超过保护器持续运行电压； 型号定义：
