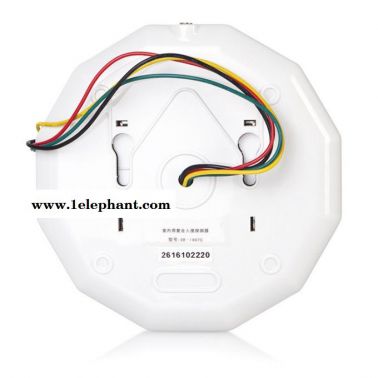

| 产地 | 北京 |
|---|---|
| 等级 | 合格品 |
| 额定电压 | 12V |
| 功率 | 5W |
| 类型 | 红外探测器 |
| 适用范围 | 学校、小区、银行、家庭、仓库 |
| 售后服务 | 保修一年 |
| 包装类型 | 盒 |
| 型号 | YA-I607C |
● RS485标准Modbus-RTU通讯协议。
● RS485通讯接口，异步半双工模式。
● 通讯波特率、4800、9600、19200bps 可设置，出厂默认值为9600 bps。
● 数据格式：N，8，1；无校验位、8个数据位、1个停止位。
● 设备地址：1~255可设置，出厂默认地址为10。
通信协议本机目前支持01H、02H、03H、04H读命令，
01H、02H、04H读命令功能相同，发送和返回除功能码不同，其他都相同；
03H功能码数据特殊，下面分别说明
报文格式说明：
命令：读命令
主机请求： 地址 + 命令 + 数据地址 + 数据长度 + CRC校验码
1byte + 1byte + 2byte + 2byte + 2byte
地址：为所要查询仪表地址码，可以在 1~255内设置，占用 1个字节
命令： 读命令，长度为 1个字节
数据地址：欲读取的数据起始地址，占用 2个字节数据长度：欲读取的数据字长度
CRC16校验码：低8位在前，高8位在后，占用2个字节
从机响应：地址 + 命令 + 数据长度 + 数据信息 + CRC校验码
1byte + 1byte + 1byte + nbyte + 2byte
地址：为响应仪表地址码，长度为 1个字节
命令：长度为 1个字节
数据长度：将要发送的数据字节长度
数据信息：读取的数据，具体见仪表参数地址表
CRC16校验码：占用2个字节，低8位在前，高8位在后
通信报文举例：(1) 读数据寄存器(功能代码01H)：读微波红外双鉴状态，仪表地址为10，举例说明。
主机读数据帧：
| 地址 | 命令 | 起始地址(高位在前) | 寄存器数(高位在前) | 校验码(低位在前) |
| 0AH | 01H | 00H,00H | 00H,01H | FCH,B1H |
仪表回应数据帧：微波红外双鉴正常
| 地址 | 命令 | 数据长度 | 数据段1个字节为微波红外双鉴数据 | 校验码 |
| 0AH | 01H | 01H | 00H, | 53H,ACH |
仪表回应数据帧：微波红外双鉴报警
| 地址 | 命令 | 数据长度 | 数据段1个字节为微波红外双鉴数据 | 校验码 |
| 0AH | 01H | 01H | 01H, | 92H,6CH |
其中返回数据的第3个字节为微波红外双鉴有效数据位。如果为00，则微波红外双鉴正常，
01为微波红外双鉴报警。
(2) 读数据寄存器(功能代码02H)：读微波红外双鉴状态，仪表地址为10，举例说明。
主机读数据帧：
| 地址 | 命令 | 起始地址(高位在前) | 寄存器数(高位在前) | 校验码(低位在前) |
| 0AH | 02H | 00H,00H | 00H,01H | B8H,B1H |
仪表回应数据帧：微波红外双鉴正常
| 地址 | 命令 | 数据长度 | 数据段1个字节为微波红外双鉴数据 | 校验码 |
| 0AH | 02H | 01H | 00H, | A3H,ACH |
仪表回应数据帧：微波红外双鉴报警
| 地址 | 命令 | 数据长度 | 数据段1个字节为微波红外双鉴数据 | 校验码 |
| 0AH | 02H | 01H | 01H, | 62H,6CH |
其中返回数据的第3个字节为微波红外双鉴有效数据位。如果为00，则微波红外双鉴正常，
01为微波红外双鉴报警。
