| 防护等级 | IP54 |
|---|---|
| 额定功率 | 15（W） |
| 颜色 | 黄色 |
| 中心光强 | 30（cd） |
| 长度 | 60~80（mm） |
| 电压 | DC12V DC24V DC36V AC110V AC220V AC380V |
| 额定电压 | 220（V） |

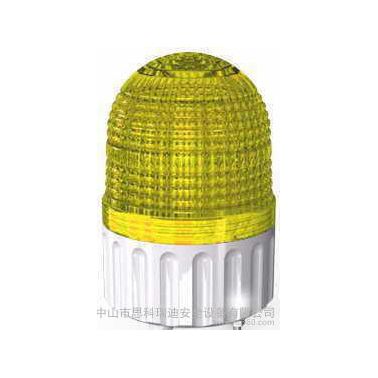

| 类型 | LED信号灯 |
| 品牌 | TALENT |
| 型号 | TL80L |
| 加工定制 | 是 |
产品功能介绍 |
| ||||||
1.新型光学聚射结构的工业安全警示产品 ,使发光更均匀,效率更高 | |||||||
2.自主设计，高亮度LED长亮/闪亮/旋转亮/警示灯,信号灯 | |||||||
3.应用于现场安全警示,安全提示,警告等作用. | |||||||
4.产品内部电路板配装有发光模式选择开关，使用者可以根据现场需求选择长亮,闪亮,详细的选择方式见下表 | |||||||
5.适合用于集装箱吊具, 港口产业, 各种屋外搬运机械等信号传达用 | |||||||

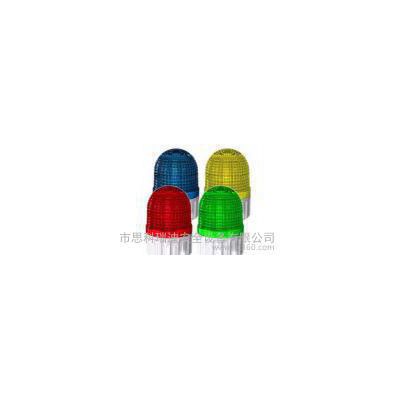

6.灯罩颜色 :红色-R 黄-Y 绿-G 蓝-B 白-W | |||||||
7.闪亮次数 : 60~80/mim | |||||||
8.音量: (内装蜂鸣器时):90dB (内装32音时):110dB | |||||||
9.材质 : 灯罩-PC, 底座-ABS. | |||||||
10.保护等级 : IP54 (可根据客户定制IP56) | |||||||
产品规格 | |||||||
型号 | 内装音 | 电压 | 电流 | 重量 | 闪亮次数/flashe | 颜色 | |
TL80L(长亮) | 断续蜂鸣-90DB | DC12V | 0.136A | 0.165Kg | 60-80Per/Min | 红-R | |
TL80LF(闪亮) | DC24V | 0.116A | 黄-Y | ||||
TL80LR(旋转亮) | 连续蜂鸣-90DB | AC110V | 0.056A | 0.197Kg | 绿-G | ||
TL80LS(频闪亮) | 32音-110DB | AC220V | 0.033A | 蓝-B | |||
CS86HL(超高亮) | AC380V | 0.023A | 白-W | ||||
可以定制内容: | |||||||
1. 超高亮LED(HL型)产品,和特殊电压产品(DC220V,DC110V, AC48V,DC48V, AC440V 等)可以定做. | |||||||
2.遥控,声控,光控,声光分控,带蓄电池,可充电,停电报警等特殊要求可定制. | |||||||
* 外形安装图 | * 接线方法 | ||||||
| 电源线 引入口(CABLE ENTRY) | ||||||
| |||||||
1.电源线 接入口:标准规格 : M5 | |||||||
| |||||||
| |||||||
接线方法 | |||||||
1.AC交流电源产品：不用分正负极,直接连接电源. | |||||||
2.DC直流电源产品：黑色线端子连接在负极(-)。 | |||||||
| |||||||
| |||||||
定做产品:引出电源线和信号线。 | |||||||
1.引出电源线规格: UL1015-NO18(0.75sq) x 2c 400mm | |||||||
2.引出信号线规格: UL1007-NO.22(0.3sq) 400mm | |||||||
* 使用时注意事项 | |||||||
1.本产品是室外用防水、防尘结构的产品，连接电源线或操作其他开关等作业时，进行拆卸、装配的时候必须把各部位的固定螺栓拧紧，保证产品防水、防尘性能。 | |||||||
2.电源线连接入口用防水用接头或防爆型接头，保证产品的封闭性能。 没有封闭电源线入口的状态放在室外时，会因水分或灰尘等异物的侵入而损伤产品。 | |||||||
3.使用的电压比额定电压上升或下降的幅度过大的时候会缩短产品的寿命或导致产品动作不良等问题。请保证使用电压在额定电压的±5% 以内的范围。 | |||||||
4.灯罩或者身体的表面,接触带腐蚀性的化学物质的时候会损伤产品导致产品变形或退色等问题，用户要特别注意。 | |||||||
5.不要给产品强的冲击，这会成为部件的损坏或断路的原因 | |||||||
6.不要把外露在产品上的电线强制的拉长。 这是引起产品故障的原因之一。 | |||||||
请用户仔细阅读使用说明书和参考产品结构图按照正确的使用方法操作. | |||||||
* 信号灯的长亮/闪亮选择 | |||||||
为了方便用户的使用，安装板上有长亮/闪亮选择开关。希望仔细阅读使用说明书和参考产品结构图按照正确的方法操作。 | |||||||
1.灯罩的分离:逆时针旋转灯罩分离灯罩，确认LED线路板上的长亮/闪亮选择开关。(如下图) | |||||||
2.长亮/闪亮动作选择开关: |
| ||||||
a). 用长亮/闪亮选择开关，选择需要的动作 | |||||||
b). 开关在L的位置的时候常亮。 | |||||||
c). 在LF的位置的时候闪亮。 | |||||||
| |||||||
* 型号选择 |
|
|
| ||||
TL80L | - BZ1 - | 220 - | R - | YK |
|
| |
型号 | 声音 | 电压 | 灯罩颜色 | 控制方式 |
|
| |
TL80L(长亮) | BZ1(连续声-90DB) | 12-DC12V | 红-R | 无-标准型 |
|
| |
TL80LF(闪亮) | BZ2(断续声-90DB) | 24-DC24V | 黄-A | YK-遥控 |
|
| |
TL80LR(旋转亮) | Y32(32种警告音-110DB) | 36-AC36V | 绿-G | GK-光控 |
|
| |
TL80LS(频闪亮) | 110-AC110V | 蓝-B | O-其它方式 |
|
| ||
CS86HL(超高亮) | 220-AC220V | 白-W |
|
| |||
| 380-AC380V | ||||||
