| 标称放电电流 | 10ka |
|---|---|
| 温度范围 | 1 |
| 响应时间 | 0.25s |
| 最大操作电压 | 385V |
| 最大放电电流 | 20KA |
| 品牌 | 其他 |
| 型号 | V20-C |
| 加工定制 | 是 |

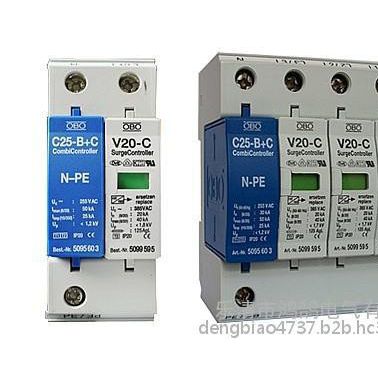

V20-C主要技术参数
型号-------------------------------------V20-C/3+NPE浪涌保护器
测试标准--------------------------------E DIN VDE 0675-6:1989-11和-6/A2:1996-10
额定电压（**大持续工作电压）--385V
标称放电电流（8/20）---------------20 kA
**大放电浪涌电流（8/80）---------40 kA
持续电流的**大允许值--------------200A
雷电脉冲电流（10/350）------------10KA
电压保护等级在5KA(8/20)--------＜1KV
雷电脉冲冲击电压1.2/50------------＜1.5KV
响应时间---------------------------------＜25ns
**大保险丝强度------------------------125A gL/gG
短路电流强度---------------------------50KA/50Hz
工作温度---------------------------------－400C~＋800C
保护模块NPE标称电压UC------------------------C25-B+C/NPE 230 V/50-60 HZ
导体截面-----------------------------**小10mm2单导线,**大35mm2多绞线/25mm2的单导线
安装支架-----------------------------35mm导轨，依据EN 50 022
外壳材料-----------------------------白色强化热塑性玻纤材料
保护等级-----------------------------普通型
规格尺寸-----------------------------4个标准模块DIN 43880
**OBO浪涌保护器分 为B、C、D三级。依据IEC(国际电工委员会)标准的分区防雷、多级保护的理论，B级防雷属于**级防雷器，可应用于建筑物内的主配电柜上；C级属第二级防雷器，应用于建筑物的分路配电柜中；D级属第三级防雷器，应用于重要设备的前端，对设备进行精细保护。
□德国制造--安全可靠。
□保护功能强大--**大通**（8/20us），残压低。
□保护更全面--选用NPE防雷模块更适用于不同电网制式。
□适应不同需求--配有声光（AS）、遥信（FS）、遥信电压监控（FS-SU）报警功能。
□维护极简便--模块化设计，保护投资。
□故障功能显示--防雷器工作状态一目了然。
□安装方便--标准尺寸，体积小。
OBO浪涌保护器使用优点1、防雷器可以应付频繁的动作，寿命长；
2、防雷器模块损坏后可以带电插拔方便进行测试或更换；
3、使用安全，防雷器的工作状态一目了然；
4、使用范围（适用于TN、TT和IT电网），结构更安全；
5、接线标识清楚，安装简单；
OBO浪涌保护器安装obo V20-C防雷器能够容易地安装于任何配电箱或者开关箱内的35mm导轨上。使用新型MB低座，提供180度正反安装，适合不同场合需要。
产 品 型 号 产 品 说 明

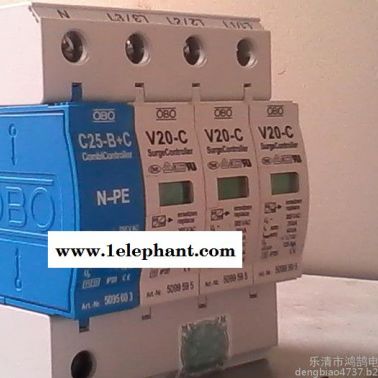

OBO V20-C/3+NPE 三相四线普通型电源防雷器带防爆模块
OBO V20-C/4 三相四线普通型电源防雷器
OBO V20-C/2 单相二线普通型电源防雷器
OBO V20-C/3+NPE-AS 三相四线普通型电源防雷器带防爆模块声光报警
OBO V20-C/1+NPE 单相二线普通型电源防雷模块
OBO V25-B+C/3+NPE 三相四线B+C级电源防雷器带防爆模块
OBO V25-B+C/4 三相四线B+C级电源防雷器
OBO V25-B+C/2 单相二线B+C级电源防雷器
OBO V25-B+C/3+NPE-AS 三相四线B+C级电源防雷器带防爆模块声光报警
OBO V25-B+C/1+NPE 单相二线B+C级电源防雷器带防爆模块
