| 材质 | 630/ 17-4ph不锈钢板 |
|---|---|
| 产地 | 国产 |
| 厂家 | 宝钢 |
| 规格 | 20.0*1500*C,16.0*1500*C,12.0*1500*C,10.0*1500*C,8.0*1500*C,6.0*1500*C,5.0*1500*C |
| 加工工艺 | 钻孔,开平,锻压,冲压 |
| 品名 | 不锈钢板 |
| 形状 | 长方形 |
| 用途范围 | 餐饮厨具,压力容器,太阳能,汽车用,精密电子,家用电器,核电 |
| 制作工艺 | 热轧 |
| 质量等级 | A级 |
| 种类 | 不锈钢板材 |
| 表面 | 光亮 |
| 品牌 | 宝钢 |
| 型号 | 630 |
| 配送服务 | 可配送到厂 |
| 货物销售类型 | 现货 |
17-4PH合金是由铜、铌/钶构成的沉淀、硬化、马氏体不锈钢。
特性：经过热处理后，产品的机械性能更加完善，可以达到高达1100-1300 Mpa (160-190 ksi) 的耐压强度。这个等级不能用于高于300℃ (572℉) 或非常低的温度下,它对大气及稀释酸或盐都具有良好的抗腐蚀能力,它的抗腐蚀能力与304和430一样。
简介
17-4PH是马氏体沉淀硬化型不锈钢.17-4PH性能特点是易于调整强度级别,即可通过变动热处理工艺予以调整.马氏体相变和时效处理形成沉淀硬化相是其主要强化手段,17-4PH衰减性能好,抗腐蚀疲劳及抗水滴性能强.
应用领域
· 甲板、其他平台
· 食品工业
· 纸浆及造纸
· 机械部件
17-4PH 17-4PH合金是沉淀、硬化、马氏体不锈钢。
17-4PH合金是由铜、铌/钶构成的沉淀、硬化、马氏体不锈钢。
这个等级具有高强度、硬度(高达300o C/572o F)和抗腐蚀等特性。
经过热处理后,产品的机械性能更加完善,可以达到高达1100-1300 mpa (160-190 ksi) 的耐压强度。
这个等级不能用于高于300o C (572o F) 或非常低的温度下,它对大气及稀释酸或盐都具有良好的抗腐蚀能力,它的抗腐蚀能力与304和430一样。

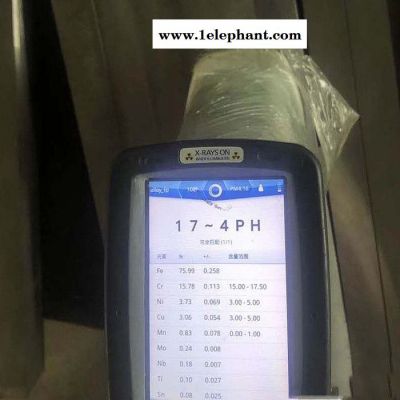

化学成分
"中国牌号 0Cr17Ni4Cu4Nb 05Cr17Ni4Cu4Nb
C:≤0.07
Si: ≤1.00
Mn:≤1.00
P:≤0.035
S:≤0.030
Ni:3.00-5.00
Cr:15.0-17.5
Mo:-
Cu:3.00-5.00
Nb:0.15-0.45
其他:-
美国ASTMS17400，ASTM A564 630，UNS630
化学成分
C:≤0.07
Si:≤1.00
Mn:≤1.00
P:≤0.040
S:≤0.030
Ni:3.00-5.00
Cr:15.0-17.5
Mo:-
Cu:3.00-5.00
Nb:0.15-0.45
其他:-
日本SUS630
化学成分
C:≤0.07
Si:≤1.00
Mn:≤1.00
P:≤0.040
S:≤0.030
Ni:3.00-5.00
Cr:15.0-17.5
Mo:-
Cu:3.00-5.00
Nb Tao:0.15-0.45
其他:-
欧洲X5CrNiCuNb16-4
化学成分
C:≤0.07
Si:≤1.00
Mn:≤1.00
P:≤0.040
S:≤0.030
Ni:3.00-5.00
Cr:15.0-17.0
Mo:-
Cu:3.00-5.00
Nb Tao:0.15-0.45
其他:-
力学性能
抗拉强度 σb (MPa)：480℃时效,≥1310; 550℃时效,≥1060; 580℃时效,≥1000; 620℃时效,≥930
条件屈服强度 σ0.2 (MPa)：480℃时效,≥1180;550℃时效,≥1000;580℃时效,≥865;620℃时效,≥725
伸长率 δ5 (%)：480℃时效,≥10;550℃时效,≥12;580℃时效,≥13;620℃时效,≥16
断面收缩率 ψ (%)：480℃时效,≥40;550℃时效,≥45;580℃时效,≥45;620℃时效,≥50
硬度 ：固溶≤363HB和≤38HRC;480℃时效,≥375HB和≥40HRC; 550℃时效,≥331HB和≥35HRC;580℃时效,≥302HB和≥31HRC;620℃时效,≥277HB和≥28HRC
密度：7.80g/cm3
热处理规范
热处理规范：1)固溶1020～1060℃快冷
2)480℃时效,经固溶处理后,470～490℃空冷
3)550℃时效,经固溶处理后,540～560℃空冷
4)580℃时效,经固溶处理后,570～590℃空冷
5)620℃时效,经固溶处理后,610～630℃空冷。
金相组织：组织特征为沉淀硬化型。
