| 加工定制 | 是 |
|---|---|
| 类型 | 固定式 |
| 测量范围 | 标准为0—**LEL，其它范围可以组态 |
| 测量对象 | 可以对大多数的碳氢类蒸汽进行检测 |
| 测量精度 | +/- 3% (0 — 50% LEL)+/-5% LEL (51%—** LEL ) |
| 电压 | 24 vdc 范围18-32 vdc（v） |
| 尺寸 | 236x117（mm） |
| 电源 | 最大7.5瓦（24VDC）， 最大10瓦 （32VDC） |
| 品牌 | 迪创 |
| 型号 | EclipseTM PIRECL 型 |
-----输入电压 24 vdc 范围18-32 vdc
-----电源消耗 **大7.5瓦（24VDC）
**大10瓦（32VDC）
-----短路电流 Isc： 5.4A
Isc(保险)：3.1A
-----启动时间 从冷供电到正常模式需要2分钟,推荐**少1小时
-----电流输出
线性4—20mA (电流源/接收器，隔离/非隔离)，回路阻抗**大600欧姆@24VDC工作电压
-----检测范围 标准为0—**LEL，其它范围可以组态
-----可检测气体种类
可以对大多数的碳氢类蒸汽进行检测。标准的气体包括甲烷、乙烷，丙烷，丁烷，乙烯，丙烯。检测非标准气体可使用HART协议手操器进行组态
-----标定
所有单元出厂时均设定为甲烷标定。对甲烷以外的其它蒸汽进行检测时需要进行组态
------设备组态
组态参数包括设备位号、测量范围、气体信号处理算法、报警级别及其它可选参数
-----响应时间（秒） T50 T60 T90
（安装防护罩）
不带碳氢过滤器 3 4 16
带碳氢过滤器 6 7 12
-----温度范围
操作温度 –40°C to +75°C
存储温度 –55°C to +85°C
-----湿度范围
0-99%RH（Det-Tronics验证）
5-95%RH（FM/CSA/CENELEC验证）
-----报警设定点范围
低报警：5到60%LEL
高报警：5到60%LEL
-----精度 +/- 3% LEL (0—50% LEL)
+/-5% LEL (51%—** LEL )
-----自珍断测试
所有的严格测试每隔一秒都进行一次
-----入口保护
IP66 （CENELEC验证）
-----探测器表箱材质
CF8M不锈钢
-----导线入口选项
两入口，3/4英寸NPT或25mm

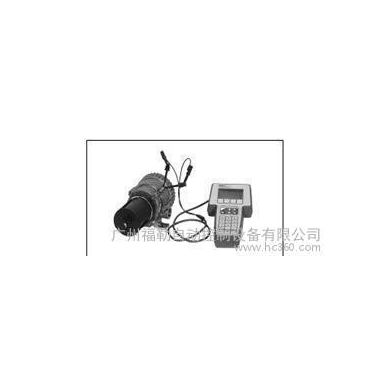

-----HART通信端口
本安输出
----光学保护
天气防护罩装配件为工程塑料，抗紫外辐射及静态黑体
-----视觉状态指示器
三色LED 红色 报警
绿色 供电/OK
黄色 故障
------接线端子
现场接线螺钉按UL/CSA规定适用于14到24 AWG，按DIN/VDE规定适用于2.5mm2线径。螺钉端子所需的力矩范围是0.4到0.5N.m。接线部件附合隔爆和本安（Eex e）双重要求。
-----防爆认证
FMRC/CSA:
Class I, Div. 1, Groups B, C & D（T4）
HART通信器带有I.S输出
CENELEC:
DEMKO 01 ATEX 129485X
EEx de [ib] IIC T6
(T amb = –40°C to +40°C)
EEx de [ib] IIC T5
(T amb = –40°C to +50°C).
EEx de [ib] IIC T4
(T amb = –40°C to +75°C).
IP66
CE: 附合:
低电压指示: 73/23/EEC
EMC指示: 89/336/EEC
ATEX指示: 94/9/EC
-----本安输出端口 UO=4.0V
IO=100mA
CO=20Uf
LO=500nH
-----装船重量 3.4kg
