| 分辨率 | 1 |
|---|---|
| 测量对象 | 六氟化硫 |
| 类型 | 其他 |
| 显示方式 | 其他 |
| 结构型式 | 便携式 |
| 品牌 | 河南驰诚电气 |
| 型号 | CFL-2000 |
| 加工定制 | 否 |

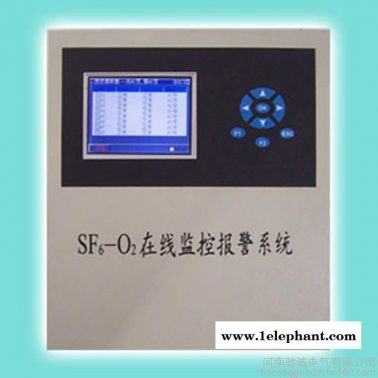

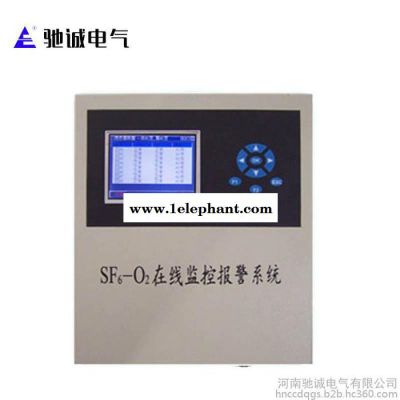

CFL-2000在线监测报警系统
产品介绍：
??CFL-2000在线监测报警系统是根据当前电力系统强调安全生产的形势，为在安装有SF6设备的配电装置室的工作人员提供人身健康安全保护而设计、开发的智能型在线监测系统。它主要检测环境空气中SF6气体含量和氧气含量，当环境中SF6气体含量超标或缺氧，能实时进行报警，同时自动开启通风机进行通风，并具有温湿度检测、工作状态语音提示、远传报警、历史数据查询等诸多丰富功能。它独有的微量SF6气体检测技术，能检测到1000ppm浓度的SF6气体，不仅可以达到保障人身安全的目的，而且还能确保设备正常运行；进口高稳定的氧传感器，可以为现场工作人员提供更多一层可靠保护。 如果传感器的使用寿命延长5倍，可以节省几倍成本，如果存在误报，用户需要不断地去现场，如果解决降低误报、远程遥测遥信，可以大大节省人力成本.
??该系统主要应用在变电站内35KV SF6开关室及500KV、220KV、110KV GIS室。
功能特点：
◆ 支持红外人体感应开风机，同时支持语音红外报警
◆ 空气中氧气含量监测显示功能，环境中SF6气体含量监测显示功能
◆ SF6气体浓度超限报警，声光提示，SF6气体含量超标或缺氧时，泄漏时自动排风
◆ 空气中的氧气含量检测，缺氧报警
◆ SF6和氧气可同时检测
◆ 在线自动补偿修正环境变化引起的误差，测量精度高、稳定性好，不会发生任何误报警；高性能热导传感器**无误地检测到泄漏量，发生报警
◆ 可通过远程网络进行监控系统运行状态，直接控制主机或变送器的运行
◆ 自动定时排风及泄漏超标自动排风
◆ 手动排风按键控制，上次排风时间提示，也可自动定时排风
◆ 自动监测环境温湿度?
◆ 可根据需要扩展气体检测点
◆ 可选择与计算机连接，实现远程监控，并进行事件记录与历史数据记录
◆ 检测点环状组网，便于安装布线
◆ 大屏彩色背景LCD显示，人性化操作界面
◆ 双气体检测，符合《电业安全工作规程》要求
◆ 长寿命设计，为客户节约成本
◆ 采用双CPU结构设计，监控测量更可靠、实时
主要特点：
◆ 多重检测功能
主要针对SF6气体泄漏和缺氧状况进行检测，并兼有温度、湿度等环境数据的辅助检测功能，完全符合《电业安全工作规程》要求。
◆ 先进的气体传感器
采用的是国际长寿命**先进的热导探头，正常使用10年，保证寿命5年。
低浓度SF6气体检测技术，报警误差≤5％设定值，氧气报警误差≤0.5％。
◆ 早期现场报警技术
微量监测技术能发出早期现场警报，并指示气体泄漏位置，及时通知危险地点内人员疏散，寻找及消除泄漏源，保护运行设备。
◆ 现场总线设计
一根电缆连接所有变送器及主机，可分立可组合，具有很高的现场适应性。
◆ 多点组网检测
**多128点同时检测，满足现场环境需要，提高检测可靠性。
◆ 遥测遥信能力
数据可传送到远方控制中心，控制中心也可直接远程查询、控制监控系统。
◆ 长寿型设计
充分利用单片机的工作灵活性，传感器采取间歇式工作测量，大大提高了传感器的工作稳定性和使用寿命。?
◆ 历史数据记录和查询
大容量数据存储器，可直接在监控主机上进行快捷查询。
◆ 自动语音提示、报警
自动语音提示实时检测结果，加强现场工作人员的直观感觉。
技术指标：
◆ 主机安装方式：壁挂式或柜式
◆ 主机外形尺寸：壁挂式： L270×W130×H480（mm3）；柜 式： L480×W270×H130（mm3)
◆ SF6和O2综合变送器尺寸： L180×W70×H140（mm3）
◆ 温湿度变送器尺寸： L180×W70×H140（mm3）
◆ 风机控制器尺寸：L145×W75×H185（mm3）
◆ SF6浓度超限报警点： 900PPM（可调），精度 ≤ 5%（设定值）
◆ O2浓度检测范围： 0～25.0%，缺氧报警点：18%，精度 ≤0.5%
◆ 温度显示范围： -25～+99℃
◆ 湿度显示范围： 0～**RH
◆ 电 源： AC 185～265V，50Hz
◆ 报警输出接点功率： 3A
◆ 风机输出接点功率： 8A
◆ 风机控制器输出功率：30A
◆ 风机启动： 发生泄漏报警时，自动启动风机每次启动时间15min或自定义，可手动强制或定时启动风机，自动复位SF6检漏仪 SF6检测仪 卤素检漏仪 卤素检测仪
◆ 满足远方控制和监测
◆ 声光报警功能提示：通过声音和光提醒用户
◆ 通 讯： RS485 接口，其它接口可定制
◆ 海量报警信息存储设计，监测控制系统满足128个监测点
