| 测量范围 | 1~100 |
|---|---|
| 产地 | 厦门 |
| 工作温度 | -50-150℃ |
| 工作压力 | 1.6MPa |
| 精度等级 | 1.5级 |
| 类型 | 质量流量计 |
| 适用介质 | 液体 |
| 执行质量标准 | 国标 |
| 品牌 | HOMKOM/宏控 |
| 型号 | HKTMF |
| 质量认证 | ISO9001-2000 |
氧气热式流量计HOMKOM宏控
本公司自主研发的产品HKTMF型热式质量流量计是一种测量气体流量的气体仪表。它是利用流体流过外热源加热的管道时产生的温度场变化来测量流体质量流量，或利用加热流体时流体温度上升某一值所需的能量与流体质量之间的关系来测量流体质量流量的一种流量仪表。
即使在恶劣的工作环境下也能表现出优异的性能。其内部没有活动部件，不需复杂的安装，对工况条件也没有苛刻的要求。每台传感器都由不锈钢材料制造，变送器的多种输出能满足您的各种需求。
恒温差热式气体质量流量计不但不受温度影响，而且不受压力的影响，热式气体质量流量计是真正的直接式质量流量计，用户不必对压力和温度进行修正。
氧气工作原理
热式流量计是基于热扩散原理而设计的流量仪表.即利用流体流过发热物体时,发热物体的热量散失多少与流体的流量呈一定的比例关系.该系列流量计的传感器有两只标准级的RTD,一只用来做热源,一只用来测量流体温度,当流体流动时,两者之间的温度差与流量的大小成线性关系,再通过微电子控制技术,将这种关系转换为测量流量信号的线性输出。
氧气技术参数
适用介质：与不锈钢相兼容的一切气体
测量范围：0.05 - 120m/s
工作温度：-40℃ - 510℃
环境温度：-40℃ - 85℃湿度小于90%RH
对于直径大于或等于3英寸的管道可以忽略不计电源要求：
18 - 30VDC600mA
180 - 230VAC2.5W
100VAC3.15W
输出信号：与质量流量成比例的线形4-20mA与温度成比例的线形4-20mA
精 度：1%的读数±0.5%的满量程
重 复 性：±0.2%F.S
耐 压：4.2MPa
响应时间：≤850ms
外壳材料：压铸铝，A2/A4可选
材料：316L，钽，钛等可选
球 阀：316L
紧压接头：316L/304
法 兰：316L/304
报警输出：继电器常开触点容量220AC/3A或24VDC（只针对流量值的报警输出）、可以温度输出
显 示：宽屏LCD显示，参数及变量可通过面板上按键设定（带保护）
防护等级：IP65（不同厂家不同等级）
如何安装气体质量流量计
气体质量流量计是基于热扩散原理而设计的，从外观上看热式气体质量流量计有两个直径φ3左右的不锈钢棒，这两个钢棒**是流量计的传感器。

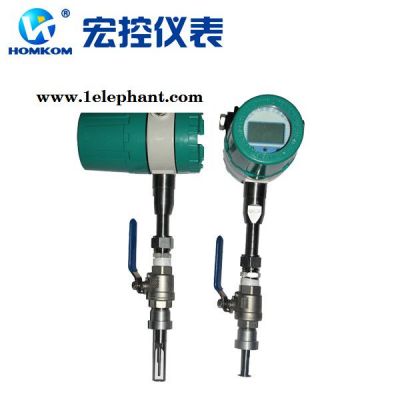

1.插入式仪表安装 将仪表传感器杆上的止退螺母松开，使腔式连接螺母能够沿传感器杆滑向传感器护套，使护套完全缩入腔式连接螺母中。
2.将腔式连接螺母紧固于专用球阀上（需在它们之间加装密封垫）
3.打开专用球阀，将传感器杆管道，直至止退螺母能够与腔式连接螺母锁紧。
4.转动传感杆，使标记点能与介质流动方向同向，锁紧止退螺母。
5.更改显示屏方向。 如果显示屏的方向不能满足现场显示角度的要求，可以更改显示屏的方向。显示表头可在水平6个方向上转动，更改方法是：切断电源，打开转换器前盖，断开传感器与转换器连线（两组共4根或3组6根，组与组之间不能互换，同一组两根线可互换），松开表头法兰（旋掉6颗M6的内六角螺栓），此时可转动转换器（不要让转换器跌落），直到观测方便，重新固定法兰，并连接传感器与转换器连线,盖紧转换器前盖，接通电源。

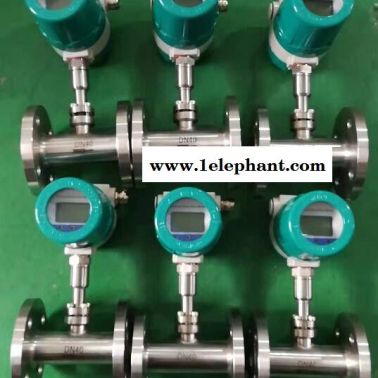

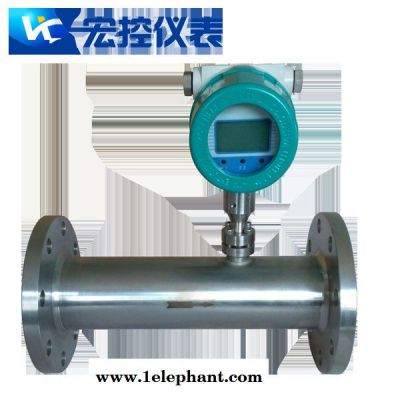

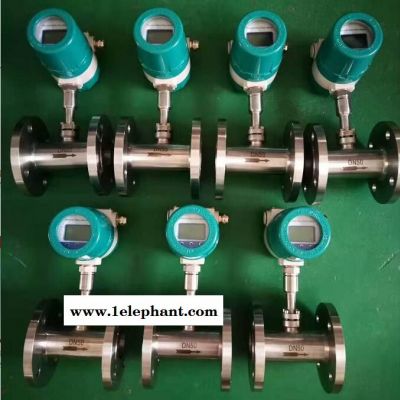

6.管段式仪表安装 确认管段的连接方式（法兰连接或螺纹连接）。管段式仪表已在出厂时把传感器装配在专用管段上，用户只需把管段再装配到现场，因此相对现场插入式仪表的安装要简单。首先按照现场插入式仪表安装的**部选择安装点。然后按照管段式传感器的尺寸切割管道、安装配对法兰或螺纹。后用螺栓安装管段仪表，安装时要保证仪表的标记方向和介质流体方向同向，并且显示平面要垂直于水平面，管道轴心线要平行于水平面，误差不能超过±5度 。
氧气的应用
火炬气测量垃圾
填埋气回收
燃气行业各类气体测量
水处理行业加气流量测量
冶炼行业风机流量测量
半导体制造业加气流量测量
水泥、玻璃制造行业加气流量测量
大管径低流速气体流量测量的低成本应用

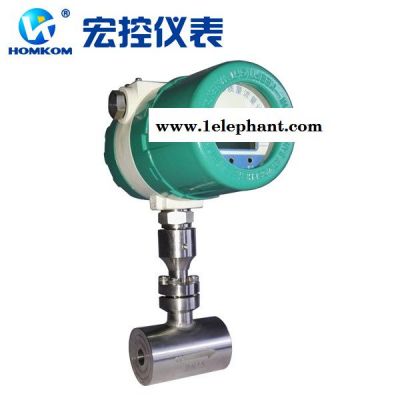

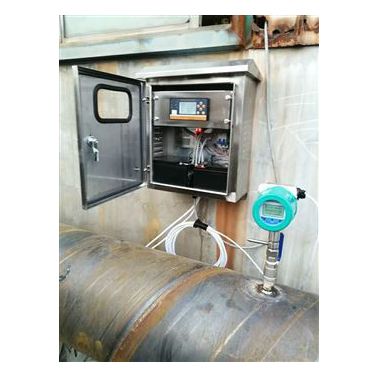

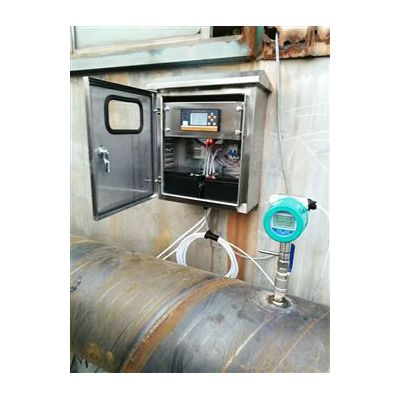

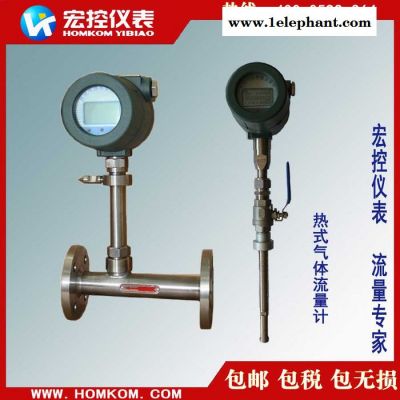

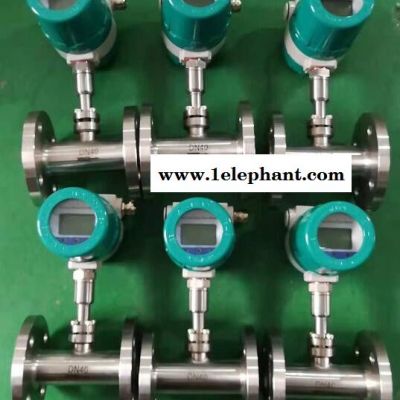

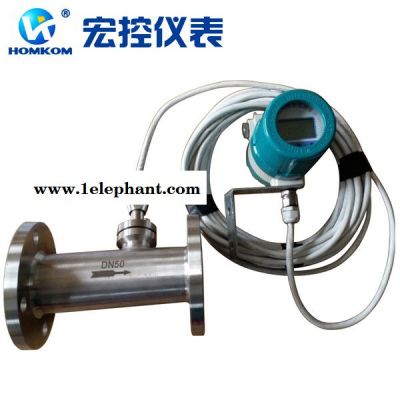

氧气图片
热式气体质量流量计安装需要注意的事项
热式气体质量流量计是利用热传导原理测流量的仪表，这个仪表是通过恒温差的方法对气体的质量流量进行测量，热式气体质量流量计所占据的优点是很多的，毕竟他们的体积是比较小的，而且安装也很方便，测量也是很准确的。
热式气体质量流量计
当然热式气体质量流量计在安装的时候有很多的事项需要注意，热式气体质量流量计传感器的部位有两个基准级铂电阻温度传感器组成的，一个传感器测量流量的温度，而另一个传感器维持高于温度的恒温差。
热式气体质量流量计在安装的时候，需要注意的**是不要在的环境里面进行焊接的这个操作，在安装的时候，需要根据底座不要来进行，一般被分为了标准型和精简型，安装的时候要让底座位于管道截面方向的顶端。
热式气体质量流量计在安装的时候，要将不锈钢专用阀门与焊接管道上的底座紧固前，这个是安装球阀，在安装之后是需要打孔的，打孔之前需要确定现场环境，保证操作安装的安全性，在打孔之后，需要及时的将阀门给关闭好，避免出现了漏气的情况。
仪表的安装也是大家所需要注意的，注意显示屏的方向问题，这个方向是可以进行更改的。
总之大家需要将这些安装的问题给注意好，不要盲目的去进行热式气体质量流量计的安装，这个对于自身安装的安全性是有很大影响的。
