| 产地 | 北京 |
|---|---|
| 工作温度 | 高温 |
| 显示方式 | 数显式 |
| 执行质量标准 | 国标 |
| 结构型式 | 台式 |
| 经营模式 | 经销批发 |
| 品牌 | 环诺 |
| 型号 | BM-21A |
| 加工定制 | 是 |
系统设计
油烟在线监控系统由监控设备、传输网络和软件平台三部分部分组成。
监控设备：包括油烟监测探头和BM-21A油烟监控主机。油烟监测探头实时监测油烟废气中的油烟浓度信息，通过RS485或232总线连接到BM-21A油烟监控主机；BM-21A实时采集油烟监测探头的数据，同时，监测烟道风机和油烟净化器的工作状态，监测烟气通道大气压力和温湿度数，BS-21A监控主机通过串口总线实时采集这些工作状态与环境信息。并可通过无线网络把数据上传至监控中心。
传输网络：根据餐饮企业的设备安装现场情况与通用性稳定性考虑，采用CDMA/GPRS/3G无线通信方式。
软件平台：软件平台主要完成数据解析入库、报表统计、报警管理等功能。且系统兼容环保国标212协议，可直连环保部门监控中心。

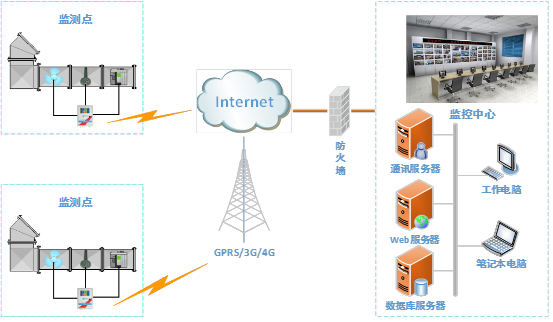

系统拓扑图如下：图1-1 油烟监测系统
油烟监控仪功能参数
CPU型号 STM32
人机界面 液晶屏（LCD液晶显示器，4位贴膜按键）
通讯方式 无线接入方式（GPRS/3G）
通讯接口 串口通讯（RS232/RS485）
模拟量输入（2路差分 4～20mA / 0～20mA / 0～5V）
开关量输入（2路）
供电电源 直流 9～36V（标准值 24V）
外形尺寸 325*240*105mm
工作环境 湿度（%～90%）
温度（-10～60℃）
系统参数 精度≤0.2%
电磁兼容（IEC三级）
电源输入电压范围100~240VAC 50/60HZ
功耗≤10W
油烟探测器 测量原理（电化学式）
量程0-100mg/m3(可配置)
测量精度±5%FSD
响应时间T90≤45s
线性度±5%FSD
采样方式虹吸式
采样流量500mL/min
过滤器丝网过滤
安装方式（4只10mm螺钉固定4）
探头尺寸300mm
