| 材质 | 不锈钢 |
|---|---|
| 测量精度 | ±1% |
| 产地 | 山东 |
| 电压 | 220V |
| 外形尺寸 | 480*330*700 |
| 重量 | 约50KG |
| 品牌 | 德天 |
| 型号 | HP-XNR400KA |
DT-XNR400KA口罩熔体流动速率仪
一、 设备原理
DT-XNR400KA熔体流动速率仪是一种塑料挤出仪器。符合GB/T9643、GB/T30923-2014,GB/T3682-2018、JB/T5456、ISO1133标准。它是在规定温度条件下，用高温加热炉使被测物成熔融状态。这种熔融状态的被测物，在规定的负荷下通过一定直径的小孔进行挤出试验。在塑料生产中，常用熔指数来表示高分子材料在熔融状态下的流动性、粘度等物理性能，所谓熔体质量流动速率**是指挤出的各段试样的平均重量折算为10分钟的挤出量。
二、 设备用途
主要用于聚乙烯、聚苯乙烯、聚丙烯、ABS树脂、聚甲醛树脂、聚碳酸脂、尼龙、氟塑料等多种高聚物塑料的溶指数试验
三、 技术指标
1、温度范围
室温―400℃范围内任意设定控温点
采用PID调解，十五分钟达到控温点
2、 控温精度：出料口上端10毫米处温度波动≤±0.5℃
3、 加热功率：1000瓦
4、 温度梯度：出料口上端10―140毫米内温度梯度<1℃。
5、 电源： 220±22V，50HZ。
6、 挤压出料，出料口内径：Φ2.095±0.005mm
出口长度: 8.000±0.025mm
自动切料，间隔0-9999秒可调
7、 装料筒内径: Φ9.550±0.025mm
装料筒长度: 160mm
8、 活塞杆头直径: Φ9.474±0.007mm
9、 活塞杆头长度: 6.350±0.100mm
10、标准试验压力：PE、PP砝码
材质：45#钢镀铬。
11、仪器外型尺寸：480*330*700
12、仪器重量：约50KG
13、位移分辨率0.001mm
14、温度分辨率0.1摄氏度
15、熔指测试范围0-2000g/10min
四、相关标准
GB/T30923-2014《聚丙烯（PP）熔喷专用料）》
GB/T9643 《聚乙烯(PE)管材和管件熔体流动速率试验方法》
GB/T3682 《热塑性塑料熔体流动速率的测定方法》
JB/T5456 《熔体流动速率仪技术条件》
ISO1133 《塑料--热塑性塑料熔体流动速率的测定方法》
五、 硬件配置和系统构成
1、控制系统 一套
2、触摸屏 一套
3、微型打印机 一台
4、步进电机 一台
5、自动切料系统 一套
6、防漏料系统 一套
7、精密位移传感器 一套
六、基本实验过程
1、 开机
连接好电源线，打开电源。
2、 水平仪
把水平仪放置在设备顶端，以保证设备是否水平
3、 放砝码
当温度升到设定温度，负载杆预热之后放料。待温度稳定后，放砝码（砝码有槽的一面朝下正好卡在负载杆上）。
4、 取料 称重
打开自动按钮，从第三段开始取用千分之一的分析天平称重，依次称量出三到五段重量，求其平均值，然后用平均值乘以十**是熔指数（单位是克/10分钟）。
5、 清理设备
①挤出余料 按压砝码即可，按手动键将料切掉。
②负载杆 拿掉砝码，取出负载杆用棉布料将其擦拭干净。
③取口模 用口模杆在底部顶出口模，用口模钻在上端取出口模，同样用棉布料擦拭干净。
④清洁内壁 剪一块纱布平铺在放料口，用擦料杆旋转擦拭机器内壁，直到干净为止
6、 清理结束，关闭电源
7、 对于熔指数超过100的高流动性聚丙烯，请使用口模塞塞住口模出料口，然后选择体积法试验，先加料，等待3-4分钟再加砝码。加砝码后去除口模塞，同时点开始试验。

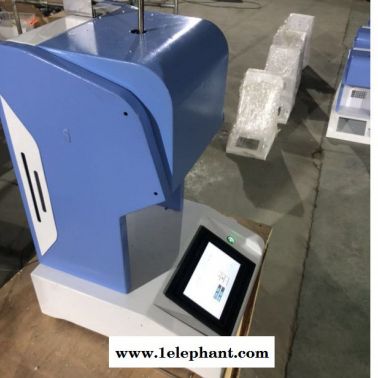

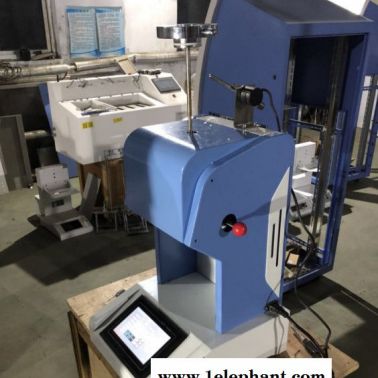

七、设备外观图
