1、产品简介：残疾人升降机是我公司采用欧美标准，联合为中高档小区、别墅研制的无障碍升降设备，产品采用钢结构框架，精密螺杆驱动或液压动力单元系统驱动的一款垂直型升降平台。安全的性能、无坑式的安装设计给您带来使用电梯的享受及无障碍通道施工的便捷，广泛适用于居民小区、宾馆饭店、行政办公大楼、地铁、银行、体育馆、医院等公共场所；设备具有设计新颖、安全平稳、外形美观、低噪音、耐低温等特点，符合ASME A18-1和CSA-B613标准，深受国内外客户的一致好评。

2、产品用途：残疾人升降机是结合低层电梯和升降平台两者的优点，为楼层高差较大的无障碍通道所设计的垂直型无障碍升降设备，稳定的精密螺杆驱动或液压动力单元系统，独特的安全配置与井道相结合给您带来电梯般的便捷，广泛适用于居民小区及老楼无障碍通道改造、别墅、宾馆饭店、行政办公大楼、医院等公共场所。

3、产品特点

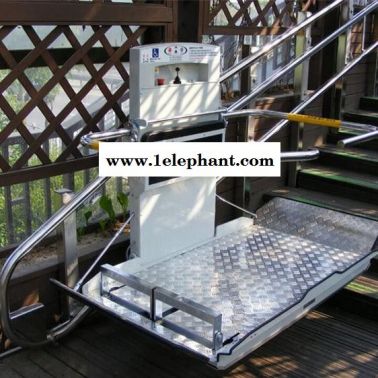

（1） 残疾人升降机具有结构紧凑、操作简单、保养方便等特点.轮椅斜挂平台更好的解决了残疾人在公共场所上下楼梯的问题,最大的优点就是不用改变原有土建,适用于不适合做坡道和升降电梯的场所。
（2）楼梯最窄处不得少于1200MM,可安装于墙壁或者楼梯扶手,操作方便，安全可靠。
（3）载重：150KG-240KG，行驶速度：0.2M/S可任意拐弯。
（4）残疾人升降机无须底坑,井道,机房,无杂音,无场地限制,无需要频繁维修保养安全可靠,公司依托可靠的产品质量和优良的售后服务,竭诚为您服务.
（5）残疾人升降机是专门为残疾人设计制造的升降机,残疾人升降平台主要用于医院、学校、宾馆、酒店、商场等公共场所,残疾人升降平台可容纳轮椅车出入,残疾人或行动不便者只需按一下两端的求助按钮,值班人员就会立刻开启自动升降机.

4、技术参数
（1）电源220V/50HZ/25A 升降底板尺寸1200mm（长度）×900mm（宽度）（可按要求定制）.
（2）升降底板最低高度65mm (离地面)最大提升高度1500mm(离地面)-8000mm(离地面).
（3）升降速度30mm/s最大载重量300kg进出方式90°或180°护板形式90°或180°.
（4）互换配置平台底板面板花纹防滑板安全翘板工作角度75°（上升翘起）自重<400 kg.
（5）驱动系统液压动力单元系统控制电源电压24V/DC电机0.75kw 220V/AC或110V/AC.
（6）升降控制翘板自复位开关操作运行过载保护过电流继电器控制.
（7）工作环境室内外适用工作温度-20°C—60°C.
（8）安装方式无基坑式安装（直接固定于混凝土地面）.
（9）紧急停止按下紧急按纽开关可控制机器运行上升或下降手动操作手动阀卸压式下降安全网升降底板下降时,安全网遇障碍物立即停止运行.

5、主要配置

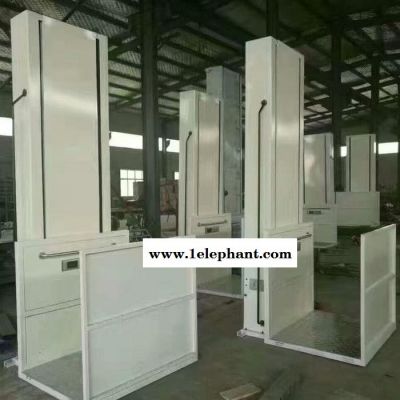

6、产品图片

7、操作规程及注意事项

（1）使用升降平台前的安全规程

 1．为确保使用安全，使用本机械时，务必详细了解使用说明，使用前、应先进行外观性能检查：
  a.电源线是否完好.
  b.各按钮是否有效.
  c.交叉螺母是否紧固.
  d.输油管等是否有漏油现象.
2．操作流程：
  a.接通电源并打开电源，待指示灯亮后按上升或下降开关；
  b.空载3-5次试运行后，即可进行正常使用.

（2）使用升降平台中的注意事项

1、不许在升降平台上进行带电作业；

2、升降平台处于工作状态时，不许在升降机台上摇晃物品；

3、没有安全护栏的升降平台不许载乘人员；

4、在处于运行时的升降平台上，不许移动升降平台；

5、严禁超载使用，在特殊情况不许超荷超过10%；

6、刮大风，大于5级，或雷电暴雨时天气不许使用升降平台；

7、如果在使用过程中，升降平台工作压力太高或声音异常，应该停机检查，避免发生事故或损坏机器。

（3）使用升降平台后的维护方法

1、不是专业技术人员，不许随意调整溢流阀，因为液压系统中的每个元件都是在规定压力下工作的，如果随意调整溢流阀，可能会导致液压系统产生不正常运转，对人、机、物都会造成不必要的损伤；

2、如果要在升降平台台面下进行维修工作时，注意吊住升降台工作平台，防止升降台突然下降，造成人员事故；

3、运动元件间要不定期加注润滑油，可以延长轴承使用寿命；

4、要定期检查液压油油质和油位，油位处于说明书的标准位，查看油质是否变暗，是否有杂物等；不是电气专业技术人员，不许任意拆装电源电器，止防产生错接使不正常工作或漏电；

5、卸液压系统任何部位在使用之前，要先进行卸压，以免压力油喷出，升降平台突然下滑。

8、常见故障问题以及应对措施

1、升降平台液压油不干净。更换干净的液压油，清洗滤清器和油箱。
2、油箱内液压油量不足。添加液压油，加到油箱满载的2/3以上。
3、液压油管泄漏。主要是液压管损坏或液压油管接头密封不严，应及时更换或修复，杜绝漏油。
4、液压油泵磨损，密封件不密封。应修复或更换损坏的液压油泵和密封件。
5、油路中有空气。油箱换油后或液压油量不足时，油路中进入空气，导致割台挂不起，需要排除空气。排气的方法:将液压泵出油口螺母和割台挂降油缸进油口的螺母拧松两圈，启动发动机，使液压泵工作，观察液压泵出油口处溢出的油，若没有气泡，就将螺母拧紧，然后操纵升降手柄使割台升降，当割台升降到最高和最低两极限位置，油缸进油口螺母处溢出的液压油均没有汽泡时，将螺母拧紧。注意在拧紧螺母时，发动机应熄火停机，以确保人员安全。
6、升降平台油缸或油封磨损损坏。检查油缸和油封的磨损损坏情况，更换或修复。
7、安全阀(溢流阀)工作不正常。使用一段时间后，安全阀闭小严，调压弹簧变形。液压油压力降低，导致割台挂不起或提挂缓慢。这时需进行调整，方法是:启动发动机后，使发动机中速运转，将挂降手柄放到升的位置，拧松安全阀锁紧螺母，再将调节螺栓拧松，使割台完全降到最低位置，然后重新慢慢拧入调节螺栓，直到割台刚能顺利提升，此时液压系统内调到的压力为最佳压力。若压力太高，会引起油液发热，齿轮油泵等会因负荷过人而损坏;若压力太低，则使割台不能顺利挂起。调整后，拧紧锁紧螺母。

8、油缸为双向油缸，工作方式为伸缩运动。

9、液压保护：配备安全防爆阀，防止油管爆裂，保障升降平台安全稳定工作。

10、断电保护：配备断电专用泵站，泵站内含电磁阀。断电后，电磁阀不工作，升降平台保持断电前状态，不升不降。泵站有手动下降螺栓，松动螺栓，液压油回落升降平台自行下降。

9、培训验收

1、液压升降平台商务合同签订时，供方应提供本本设备现场验收交接时设备技术性能验收项目和技术标准。由甲需方确认同意作为本协议附件。

2、现场验收时，在供方工程师指导下，对该设备连续三天运行应无故障以及升降平台的载重能力、各安全报警系统进行全面测试。

3、随机备品配件清点。

4、供方有责任协助需方办理需方当地质监部门特种设备安全检测合格证。

达到上述四项和本技术协议和检验验收标准时方为验收合格。

5、本设备在需方现场验收交接时，由供方免费对设备使用操作和维护人员进行培训。

6、由甲方安排培训时间人员。乙方向甲方提供培训方案双方确认后实施培训。

7、培训包括操作培训、理论培训、及快捷维护、维修培训。

10、质保期

1、整机保修12个月（不含易损件）；

2、主要结构件保修5年；

3、免费提供发动机及整机首次保养（不含耗材）。

11、运输进场方案

产品由本公司委托专业运输公司平板车公路运输至规定交货地点。由贵方提供吊车卸下即可。

12、售后服务

1、备件更换

在质保期内，产品若发生由于因设计、制造质量或采购错误所导致的零部件损坏等问题，乙方将到现场免费维修更换损坏的产品，所更换的零部件从更换之日起重新计算保质期（人为造成设备的损坏甲方负全部责任）。免费每季回访检查1次，确保设备正常运行；质保期外每年巡检2次，并根据甲方的要求进行有偿服务。

2、故障响应

乙方所提供的软硬件系统发生严重的甲方无能力处理和修复的故障后，甲方应立即通知乙方，乙方在接到故障通知后4个小时做出响应，24小时内派技术人员到达现场。如属于软件故障，乙方亦可在接到故障通知两小时内给予电话、传真解答，若解答不了，乙方在24小时内派技术人员到达现场。

在接到甲方的故障通知后，若乙方未能在24小时内到达现场，甲方有权要求乙方给予赔偿（自然因素顺延）。

3、软件升级及故障

乙方有责任及时向甲方通报软件升级情况，并免费提供软件升级服务。如由于软件原因发生严重故障造成设备不能工作，乙方保证终身免费程序恢复。

4、备件服务

乙方备有充足的备件、配件，可及时向甲方提供技术服务和备件服务。乙方保证对设备所需配件提供终身备件和技术支持。
