 主机盒功能介绍

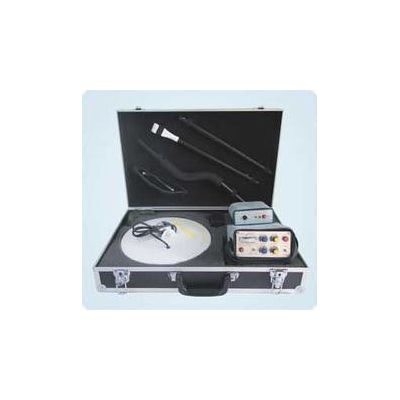

  地下金属探宝仪

  一、记忆按钮    MEMO

      在面板左下方的红色按钮，叫做记忆按钮。把它按一下**能启动   机内的记忆电路记住仪器的工作环境。譬如探头在泥土上方，泥土对仪器产生一定的信号，按一下按钮之后，泥土的信号**没有了。如果按住按钮不放，仪器**老是处在记忆的状态，对什么信号都不会有反应。

      在调节仪器的任何一个旋钮之前，都应先按下记忆按钮，调好之 后，放松按钮，仪器工作时，随着环境的变化电表的指标会偏离零点，按、放一次按钮，指针**回零了，在整个探测过程中按钮老是被按个不停。

   二、调谐器旋钮  TUNER

      探测时应正确使用调谐器。把调谐器旋钮由左边顺时针旋转，仪器的声音从无到有，从小到大。当声音刚刚开始出现，勉强可以听到时**是我们所需的声音“临界声”。只有调出这种微弱的“临界声”，仪器才具有**高的灵敏度，声音太大或根本没有声音都会降低探测效果。在调“临界声”时，一定要按下按钮，调好之后，松开按钮。在仪器的使用过程中如果“临界声”逐渐增大或减小甚至消失**按一下按钮使它恢复。

   三、灵敏度旋钮   SENSI

     灵敏度旋钮可以控制仪器的灵敏度。把旋钮反时针方向拧到尽头，仪器的灵敏度会降到**低，探测深度也很小；若把旋钮往顺时针方向旋转，灵敏度**会逐渐提高，拧到**右边时，灵敏度**高，探测深度也**大。此按钮适合地平衡模式和识别模式

     我们在使用仪器时总是希望探得深一些，但千万不能忽略“矿化反应”的影响。在“矿化反应”大的地段，提高了灵敏度之后会引起假信号，仪器到处乱响，反而探不到东西。遇到这种情况时，应当把灵敏度适当降低，以减少复杂的地层对仪器的影响。在土质均匀而又没有杂物的地方，可以调到**高的灵敏度，此时仪器达到**大的探测深度。

      每调一次灵敏度旋钮时都要按住按钮，调好之后才松开按钮。

   四、地平衡旋钮   GROBAL

      由于“矿化反应”的原因，旧式地下金属探测器的探头接近地面时会产生信号，在探头沿着地面搜索的过程中，探头与地面距离的变化引起“临界声”忽大忽小地变化，使人分不清到底是金属的信号还是“矿化反应”的信号。为了解决这个问题，本仪器设计了地平衡线路，把“矿化反应”的影响降到**低。

      地平衡的探测方式首先要把操作方式开关放在地平衡档，然后调节地平衡旋钮。

      把地平衡旋钮拧到10的刻度，使探头抬离地面调出“临界声”之后在降到地面上，仪器的声音**会增大；如果拧到0刻度再按上述的刻度，上述的过程做一次，仪器的声音便减小了。说明了地平衡旋钮在全刻度范围内一端使声音增大，另一端使声音减小，那么它在中间必然存在这样一个刻度，旋钮对准这个刻度之后由地面引起的声音既不增大也不减小，它**是我们所要调到的地平衡点。

    具体做法如下：

      ● 操作方式开关拨到地平衡档；

      ● 把探头抬离地面约60公分左右，调出“临界声”；

      ● 把探头降落到离地面20公分左右，如果声音变大了**抬起探头（60公分左右）把地平衡旋钮朝反时针方向拧转一点靠近地面试一试，如果声音仍然增大，又再往反时针方向转一点，直到抬起和放下探头声音不变为止。如果按上述的过程实验声音是减小的，则需把地平衡旋钮朝顺时针方向调整直到声音不变为止；

      ● 如果在某一地点调试时不管怎样调整声音都是增大的， 说明该处埋有金属，应该换一个地方调试；

      ● 每次提起探头拧转地平衡旋钮时，都应该先按下按钮，拧好之后 松开按钮在向地面降落。

          按照上面的方法调好地平衡之后，仪器基本上消除了“矿化反应”的信号，探头在地面上随意移动也不会引起声音变化，只有在遇到金属时才发出声响。

    五、识别旋钮   RECOG

       识别旋钮是在识别工作方式使用的，因此在调节这个旋钮之前应 先把工作方式开关拨到识别档。在识别旋钮的周围刻有0-10的刻度，把旋钮对准不同的刻度可以选择不同的信号，利用这个特点我们能够区分有色金属和黑色金属。

       识别旋钮能够在同类金属中排除黑色金属而选择有色金属。所有有色金属都能发出声音，而黑色金属因没有信号而被排除掉。

       注意：每调整一次识别旋钮之前要按下按钮，调好之后在松开按钮。

    六、操作方式开关

       操作方法开关有两个档位，一个档位是地平衡，另一档位是识别。

       在地平衡文件，仪器对所有的金属都发出响声，没有识别的作用，但是能够排除地层中“矿化反应”的影响。在仪器调好地平衡之后，它具有足够的穿透力，工作稳定，指示准确，因此一般开始对某一地段探测时都采用这个方式。

       识别方式是配合地平衡方式使用的。用地平衡方式探明存在金属之后，再用识别档去区分金属的种类。或者在那些有大量废金属的地方选择大件的有价值的金属。

    七、常规设定开关

       主机盒的左上方安装有一个常规设定开关。在一般的情况下，开关拨到常规一边，仪器处在常规工作状态，常规档具有足够的灵敏度和**大的探测深度。如果把开关拨到设定一边，仪器处于设定工作状态，在设定工作状态下，仪器灵敏度会有所降低。而且只有当探头在金属目标上移动时才有信号发生，如果探头停在金属上方不动，信号便消失了。因此使用设定档探测时，应使探头在地面上来回移动，遇到金属时，喇叭**会发出短促有力的声音。

       如果地下埋有两块金属，它们的距离只有一米左右，我们用常规探测时，在这一米的范围之内都有声音，叫人弄不清两块金属的准确位置，这时可以把开关拨到设定一边，让探头扫过发出信号的区域，地下金属探测器**会发出两次短促的响声，发声的地方**是这两块金属的具体位置。

       在实际工作中设定档是很有用的。有些地方地下的金属杂物较多，探测器到处是信号声，遇到这样的情况应该首先使用设定档，让探头在整个探测区扫一遍，把浅土层中的金属杂物挖掉，在表层干净的情况下再使用常规档向纵深的部位探测。

       注意：设定档的灵敏度较低，在探测埋得很深的目标时不要用设定档。

电池盒介绍

电池盒上有充电接口，耳机插孔，电源开关，电源插口，LED指示灯。

充电接口：用于给内置电池充电

充电方法

   1. 将充电器接头插入主机充电插孔。

   2. 将充电器插上电源，这时充电器显示灯为红色，表示主机充电中。当   显示灯转为绿色，表明充电已经完成。这个过程一般需要大于6小时。注意：充电期 间，充电器出现变热的现象是正常情况。

   3. 充电时一定要置于+5℃~+40℃的通风处，并且一定使用厂商提供的充电器。使用未经认可的充电器可能会引起危险，并将违反对本仪器的认可和保修条例。

   4. 建议仪器**次充电时在冲满转绿灯后继续充2小时再断开电源。

   5. 当用户使用仪器时发现对金属的报警声音小，请注意这是“电量过低”。请及时充电后再使用。若电池电量没有用完，主机会自动减少充电时间。

   6. 充电结束后，请您将充电器与主机和电源断开。

耳机插孔：可插入3.5毫米单声道耳机。此时内置扬声器将断,操作人员从耳机听到信号声，以便于在嘈杂的环境中或夜间工作。

电源开关：当按下电源开关时，LED指示灯亮，电池盒电源通过电源插口向外供电，充电不能再向电池盒充电。

具体操作方法介绍

    打开电池盒电源开关，再打开主机的电源开关,仪器即通电工作。刚开机时请注意观察电表，一般情况下表针不在中位而是偏往一边，按、放一次按钮后表针暂时回到中间，但又慢慢向一边偏移，这表明仪器的工作状态尚未稳定，不能马上使用。你可多按几次按钮，过些时间之后指针**不在偏移了。上述现象是正常的，TD型仪器开机后都有短暂的预热时间，在这段时间应把探头提到空中不动，待表针回复零位之后才可以进行探测工作。

   TD型仪器实际探测时握着手柄让探头缓缓地沿着地面移动，整个探测过程中应保持探头与地面距离为20公分左右，尽量不要使距离忽大忽小的变化。探到金属时，仪器便发出声音，同时电表的指标也会有刻度指示。

    注意：本仪器装有自动跟踪系统，当探到金属之后，该系统会跟踪金属的信号使报警声慢慢地减小消失，电表的指标也慢慢的回零，因此探头不要在目标的上方停留太久，为了再一次证实金属的存在，可以把探头移开目标区域之后，按、放一次按钮恢复“临界声”再探一次。

一、地平衡方式

     把操作方式开关拨到地平衡文件，仪器**处在地平衡的工作方式。这种方式能排除大地的“矿化反应”，而且又具有较佳的穿透力，因此不管是室内搜寻还是野外作业通常使用这一方式。探明地下确实存在金属之后，才用识别方式去区分金属的种类。在地平衡工作方式中，只要探头对准了目标，仪器便发出响声，电表也有刻度指示，不管是有色还是黑色金属都会使声音增大。

    操作程序如下

    1、打开电源开关；

    2、把操作方式开关拨到地平衡档；

    3、把探头提离地面60公分左右不动，按、放几次按钮，让仪器预热片刻，直到电表的指针回复零位之后不再偏移为止；

    4、调出“临界声”；

    5、按前面介绍过的方法调好地平衡；

    6、探头沿着地面搜索，注意与地面保持20公分左右的距离。

二、识别方式

    这种操作方式能区分有色金属和黑色金属，也能在同一类金属中除小块的而选择较大块的金属。识别方式没有地平衡的作用，因而土层的“矿化反应”很大，操作人员要谨慎使用。

    操作过程如下：

    1、打开电源开关；

    2、把操作方式开关拨到识别档；

    3、预热；

    4、调出“临界声”；

    5、区分黑色、有色金属：排除不需要的目标：

    如果探测的地点在室内或是一片废墟，土层中有很多废弃的金属杂物，它们一般都没有什么用处，探测时可以把它们排除掉。例如在一个废铁钉很多的地方探测时，到处是铁钉的信号，给探测工作带来不便。遇到这样的情况时，可以预先放一颗铁钉在地上，让探头扫过它的上方，如果仪器的声音增大了**按下按钮，把识别旋钮向右（顺时针方向）拧到一点，松开旋钮再探一次，经过反复调节直到扫过铁钉上方刚好没有声音变化为止。调好之后，地面埋藏的铁钉以及比铁钉小的黑色金属都不会使仪器的声音增大，而所有的有色金属以及比铁钉大的黑色金属都有较大的信号声。

三、探测实例

    以上介绍了仪器的两种操作方式，在实际探测时操作者要根据具体情况来选择不同的方式，有时又需要交替地使用这两种方式。

    例如在一座古老的房子里寻找埋藏较深的遗物，由于长期以来地下掩埋着各种被丢弃的金属杂物如铁钉、铜丝、旧锁、铁锅的碎片……等，这些东西一般埋在浅表层中，距离探头较近，信号自然是很大的。

    为了排除这些杂物而去探测埋藏深处的目标，应该采用什么操作方式呢？

    这**要看信息的准确程度了。如果只听到人们的传说可能该处埋有东西，但是并不十分肯定，我们可以采用识别档，把识别旋钮拧到排除铁钉那一点然后进行粗略的扫描，假若地下埋有比铁钉大的黑色金属或有色金属，仪器都会发出响声，但是这种探测方式不能排除地层的“矿化反应”，探测的结果是不够准确的。如果所获的信息非常真切，甚至是由埋藏者或者目击者带到现场去的，那么**必须采用地平衡操作方式了。我们首先应把屋内的金属家具搬出去，略为降低灵敏度并仔细地调好地平衡。探测时，每发现有金属**必须挖出来，经过细致的清理工作，浅土层的金属杂物基本上清除掉了，在土层干净的情况下用探头向纵深的部位搜寻。探测工作是一项细致而又艰苦的工作，它要求操作者有耐心、信心和毅力。任何地下金属探测器都不可能将地下的金属物体显示的一清二楚，它只能大概地预示金属目标的位置，要能准确地找到所需的东西，还要求操作者具有丰富的经验，根据仪器的反应仔细地分析，以作出正确的判断。

地下寻宝仪

    发射频率：5.99--6.99 KHz

    信号频率：367--477Hz

    电    压：±7.2V

    探测深度：13米

   1. 不可超出电源供电系统指定电压，并请使用规定的外部设备。

   2. 无论在任何情况下，都不可拆开仪器或充电器，并且严禁对设备进行修  改。仪器防拆标签若有损坏，保修保换服务即失效。

   3. 仪器不能在雷雨天和烈日下暴晒使用。

   4. 仪器不能放置在火炉旁或其他高温的环境中。

   5. 探头电缆所连的插头不能受潮，遇到这种情况要把插头烘干再使用否则将丧失探测能力。

   6.使用仪器是，探盘要与地面保持平行，扫动速度要慢，速度快可能错过要探测的目标。
