| 品牌 | ZOWIN |
|---|---|
| 加工定制 | 否 |

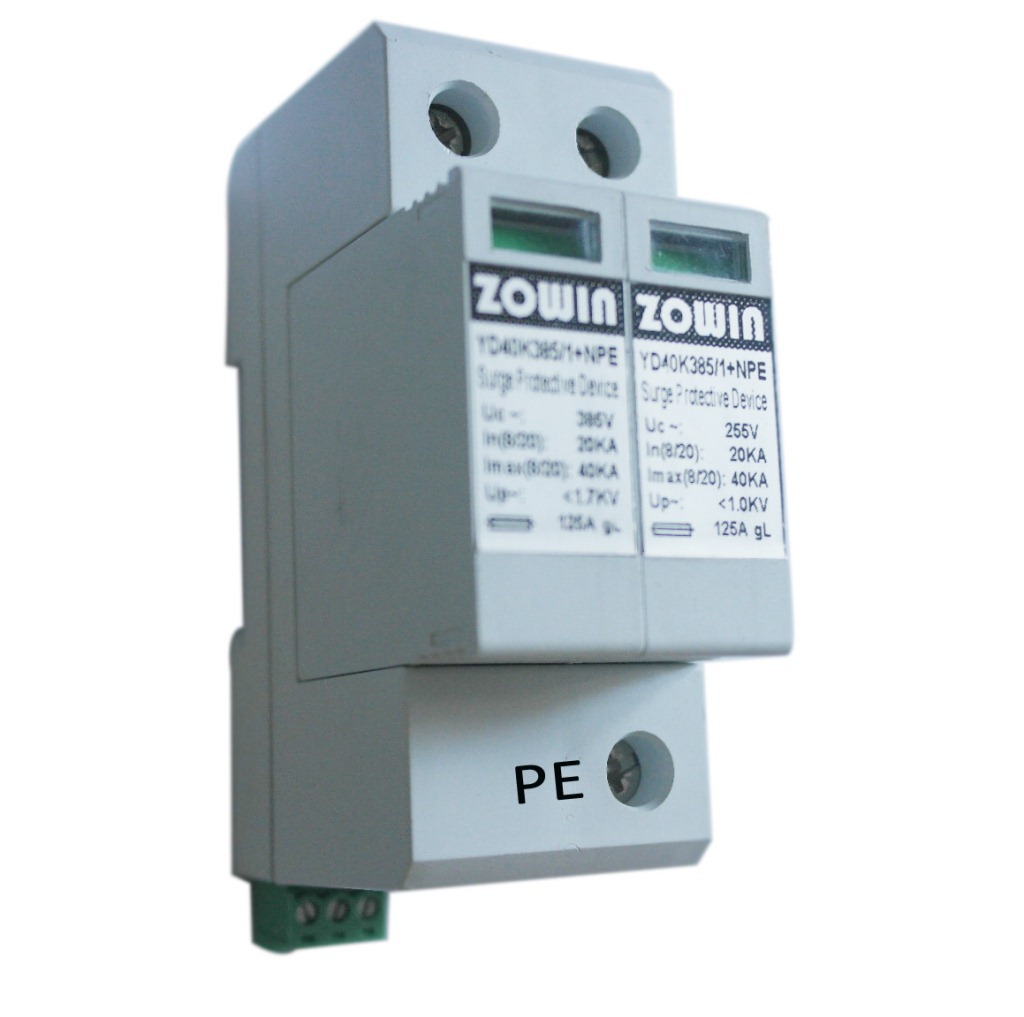

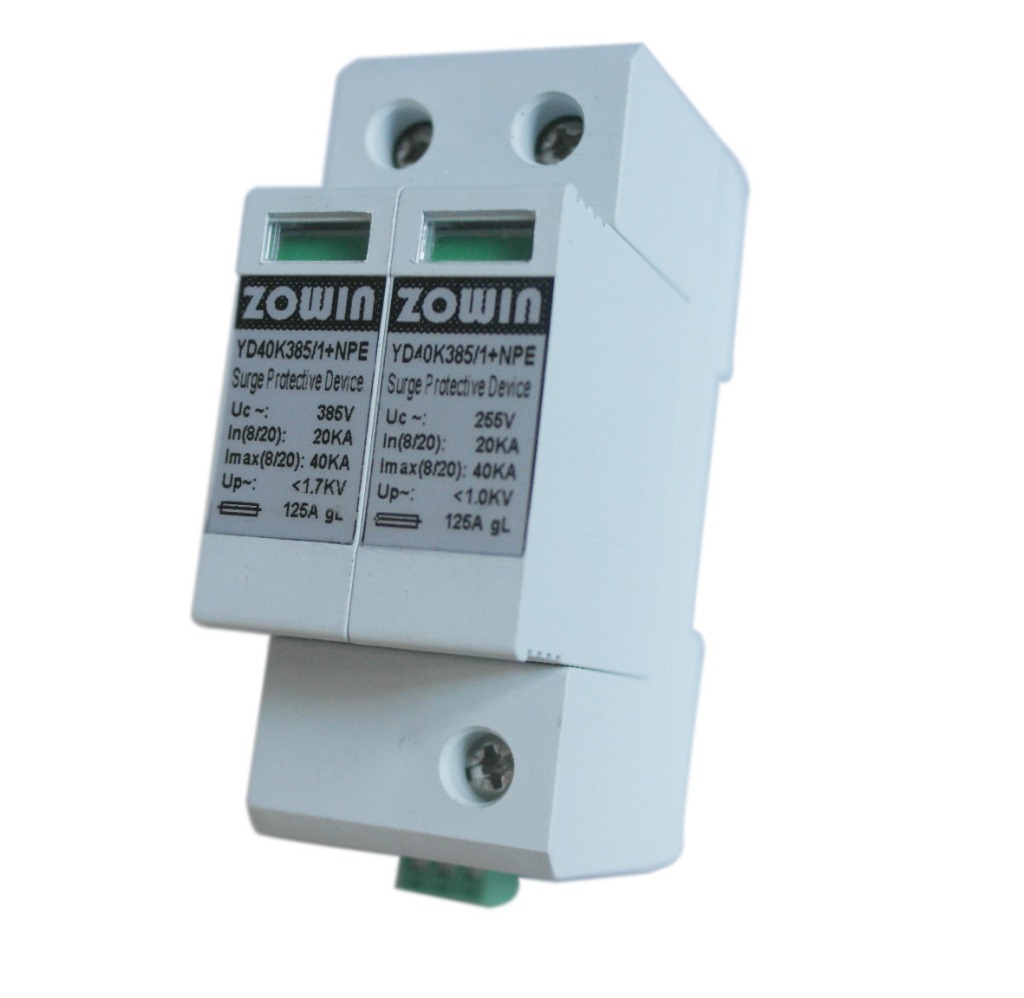

YD电涌防雷器系列
1．适用范围
YD系列浪涌保护器（电源防雷模块）主要适用于三相电源系统，工作频率50Hz/60Hz、400V及以下的TT、IT、TN-S、TN-C-S等制式，低压工频电源系统中的等电位连接，对电网因雷击或浪涌过电压进行有效保护。
2．正常工作条件
环境温度：-40℃～+70℃；
相对湿度：≤95%；
海拔高度：≤3千米；
请勿安装到有**危险介质中；
请勿安装有腐蚀金属和破坏绝缘的气体及尘埃中。
3．主要结构及工作原理
正常情况下保护器处于高阻状态，当电网或其它原因出现浪涌过电压时，保护器将立即在纳秒级时间内迅速导通，将浪涌过电压引入大地，从而保护电网中用电设备的安全。
保护器模块上设置有失效脱离装置，当保护器因过热、击穿失效时，失效脱离器能自动地将其从电网上脱离，同时给出指示信号。保护器正常工作时，指示器显示绿色，脱离失效后显示红色。
4．主要技术参数
型号 | YD20K385 | YD40K385 | YD80K385 |
标称放电电流KA In（8/20us） | 10KA | 20KA | 40KA |
**大放电电流KA Imax（8/20us） | 20KA | 40KA | 80KA |
标称电压Un (v) | 220V | 220V | 220V |
**大持续运行电压Uc | 385V | 385V | 385V |
电压保护水平Up(KV) | ﹤1.3 | ﹤1.5 | ﹤1.7 |
漏泄电流mA | ≤20 | ||
响应时间ns | ≤25 | ||
外壳防护等级 | IP20 | ||
标准符合认证 | IEC61643-1 ；YD/T1235.1 | ||
5．安装与维护
安装方式与TH35mm宽轨道配用；
保护器采用4mm2~35mm2多股铜导线连接；
为了防止保护器失效后影响电网正常运行，连与L线的保护器前端根据线路电流，串接一个至少25A以上的熔断器；
保护器指示器显示为红色时，请及时更换。
外型尺寸：（L×W×H）
单模：90×18×62 ;双模：90×32×62
三模：90×54×62 ;四模：90×72×62
安装接线图
