| 品牌 | ZOWIN |
|---|---|
| 加工定制 | 否 |
工控信号防雷器概述
本浪涌保护器参照**标准GB/T18802.21-2004/IEC61643-21:2000设计。
2.功能特点
用途：用于工业控制互联网、RS422/485接口、专线、自动控制和仪表线路、数据线及设备保护，还可用于电流环中的传感器、二次仪表的保护;使被保护设备免受感应过电压、操作过电压和静电放电等所造成的损坏,安装在PLC,DCS柜；多级保护、通流容量大、限制电压低、响应时间快、传输速率高；此外采用标准导轨式设计，方便安装在机柜等。
3.使用环境
温度：-40℃～70℃；相对湿度：≤95%；大气压：70kPa～106 kPa.
4.工作原理
浪涌保护器串接于被保护设备的前端，当传输线遭到感应雷及其它瞬时过电压冲击时，冲击电流通过浪涌保护器的保护支路将其泄放到大地，并将输出电压拑位在设备允许的电压范围内，从而确保了运行设备的安全。
5.技术指标
型号 | LD-RS485 |
标称工作电压Un(V) | 24V |
**大持续工作电压Uc(V) | 30V |
标称放电电流In（8/20ms）(KA) | 2.5KA |
**大放电电流Imax（8/20ms）(KA) | 5KA |
额定负载电流IL | 3A |
冲击限制电压Up 10/700/ms(4kV)线间 | ≤60V |
冲击限制电压Up（1.2/50μs 6KV） | ≤120V |
响应时间Ta | 1ns |
连接导线 | 1-2.5 mm2 |
插入损耗 | ＜0.5dB |
外壳防护等级 | IP20 |
外壳材料 | 阻燃热塑材料 |
适应对像 | 4~20mA标准信号
|
外形尺寸 | 90*65*23 mm |
接线形式 | 安装于35mm2标准导轨 |
6安装、使用和维护
6.1安装说明
6.1.1将保护器接入系统前，先检查地网接地电阻，应符合规范要求。
6.1.2将保护器接入被保护设备前端，必须连接可靠。
6.1.3将保护器的接地线尽可能短地连接到保护接地母线上。
6.2注意事项
6.2.1保护器上有输入（IN）、输出（OUT）标志，输出端与被保护设备连接，切勿接反。否则会造成保护器的损坏，设备也无法得到保护。
6.2.2若由于插头座连接不良等因素引起损耗增大，应重新连接或更换保护器。
6.2.3用户不可随意拆卸保护器各部位的紧固件，以免造成损坏，影响正常工作。

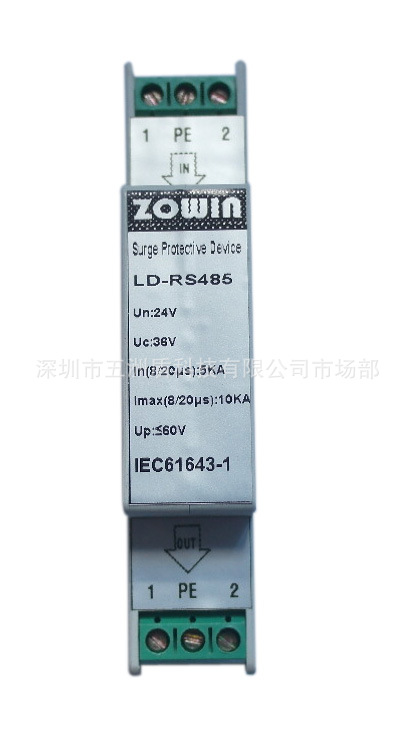

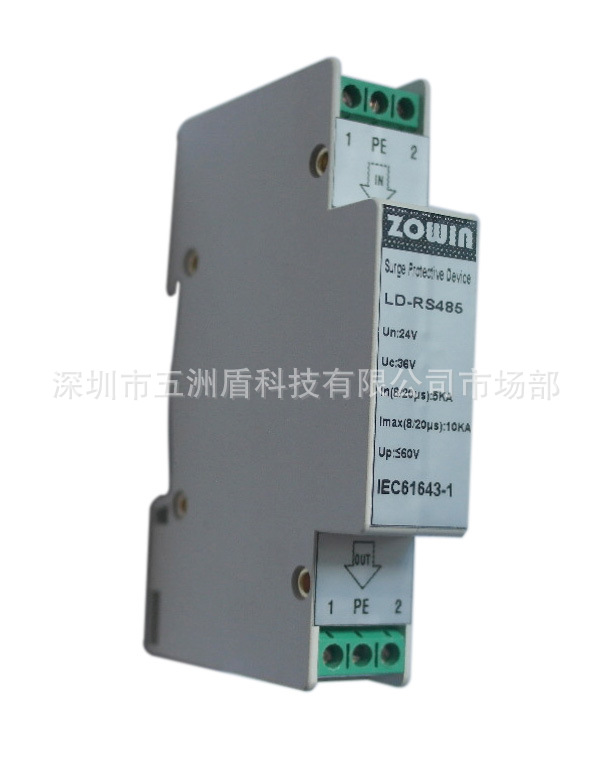

7.产品尺寸及安装示意图
注：1为进线端，2接被保护设备；左边PE端（上下相通），按您的方便接法，上下任一端子接地即可。
