监控系统信号组合防雷保护器
（三合一系列）
1.概述
本浪涌保护器依据国家标准GB/T18802.21-2004/IEC61643-21:2000设计。
2.功能特点
电源、控制信号、视频信号为一体的监控系统信号过电压防护，使其免受感应过电压、操作过电压和静电放电等所造成的损坏；多级保护、通流容量大、限制电压低、响应时间快、插入损耗小等。
3.使用环境
温度：-40℃～70℃；相对湿度：≤95%；大气压：70kPa～106 kPa.
4.工作原理
浪涌保护器串接于被保护设备的前端，当传输线遭到感应雷及其它瞬时过电压冲击时，冲击电流通过浪涌保护器的保护支路将其泄放到大地，并将输出电压拑位在设备允许的电压范围内，从而确保了运行设备的安全。
5.技术指标
型 号 | LD-VPD3N1/24V | |||||||||
保护线路 | 视频线路 | 电源线路 | 控制线路 | |||||||
标称工作电压Un | 5V | 12V | 24V | 220V | 5V | 12V | 24V | |||
最大持续工作电压Uc | 6V | 18 | 36 | 275V | 6V | 15V | 32V | |||
标称放电电流In（8/20μs） | 5KA | 5KA/10KA | 5KA | |||||||
最大放电电流Imax（8/20μs） | 10KA | 10KA/20KA | 10KA | |||||||
电压保护水平Up（10/700/μs） | ＜20V |
| ＜20V | ＜40V | ＜60V | |||||
限制电压Up（8/20μs） |
| ＜120V | ＜200V | ＜900V |
| |||||
额定负载电流IL |
| ≤10A/15A | 3A/5A | |||||||
漏电流IA | ≤5μA |
| ||||||||
响应时间Ta | ≤1ns | ≤25ns | 1ns | |||||||
插入损耗 | ≤0.2dB |
| ≤0.2dB | |||||||
插入电阻 | ≤1Ω | ≤4Ω | ||||||||
带宽FG | (0.3~10)M | (0.3~2)M | ||||||||
数据传输速率Vs | 10M | 2M | ||||||||
保护等级 | IP20 | |||||||||
外形尺寸 | 88*36*27mm | |||||||||
外壳材料 | 屏蔽金属铝 | |||||||||
接口方式（可选配） | BNC（K/K、K/J） | 接线2P端子 | 接线2P端子 | |||||||
6安装、使用和维护
6.1安装说明
6.1.1将保护器接入系统前，先检查地网接地电阻，应符合规范要求。
6.1.2将保护器接入被保护设备前端，必须连接可靠。
6.1.3将保护器的接地线尽可能短地连接到机房的保护接地母线上。
6.2注意事项
6.2.1保护器上有输入（IN）、输出（OUT）标志，输出端与被保护设备连接，切勿接反。否则会造成保护器的损坏，设备也无法得到保护。
6.2.2若由于插头座连接不良等因素引起损耗增大，应重新连接或更换保护器。
6.2.3用户不可随意拆卸保护器各部位的紧固件，以免造成损坏，影响正常工作。
6.3保护器的检查
6.3.1保护器无需特别维护，如被高压、雷击损坏，（LED指示灯熄灭时，表示已失去防雷保护功能）应更换保护器。
6.3.2用三用表“Ω×1”档测量保护器输入芯线与输出芯线之间的电阻约为4.7Ω；若开路，则不正常，应更换保护器。
6.3.3用三用表“Ω×10K”档测量芯线对雷地阻值，约为400kΩ。若测得的阻值与上不符，应更换保护器。

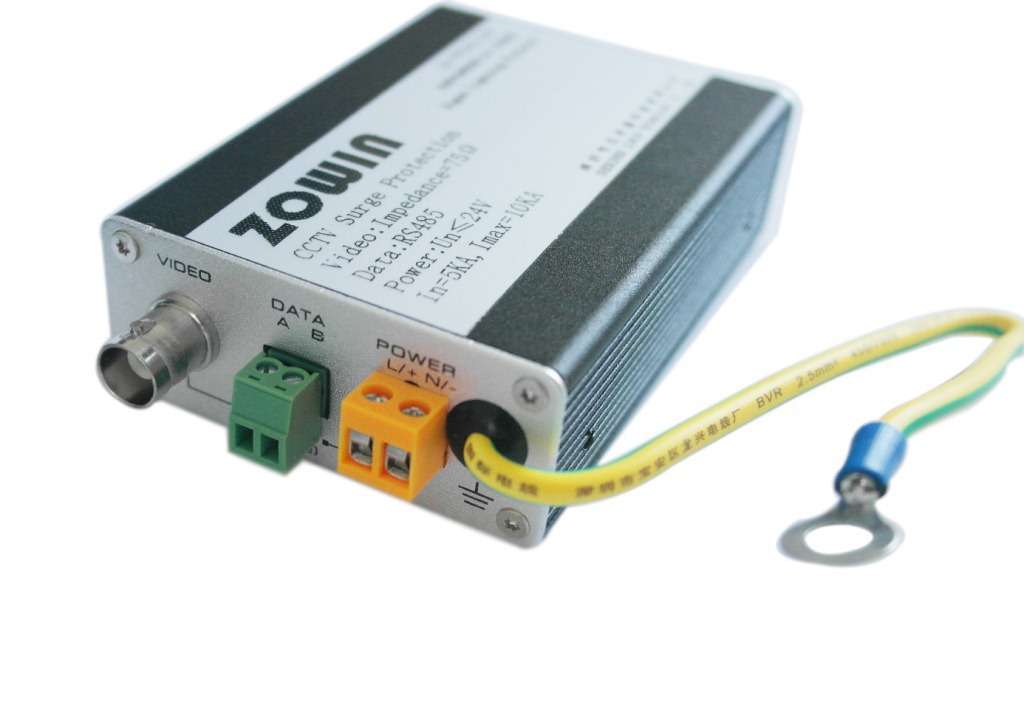

7.产品外观及接线图
