POE供电网络防雷器
LDPOE-E100M
1. 概述
本浪涌保护器参照国家标准GB/T18802.21-2004/IEC61643-21:2000设计。
2. 功能特点
适用于对以太网供电线路的数据线和供电电源设备进行浪涌保护的复合防雷器，内部结构包含数据线和电源线两种保护方案，确保系统过电压精确防护，使其免受感应过电压、操作过电压和静电放电等所造成的损坏；同时带有不同电压等级的信号电源的防雷保护。整个产品的特点为：多级保护、通流容量大、限制电压低、响应时间快、插入损耗小、传输速率高等优点。
3. 使用环境
温度：-40℃～70℃；相对湿度：≤95%；大气压：70kPa～106 kPa.
4. 工作原理
浪涌保护器串接于被保护设备的前端，当传输线遭到感应雷及其它瞬时过电压冲击时，冲击电流通过浪涌保护器的保护支路将其泄放到大地，并将感应过电压拑位在设备允许的电压范围内，从而确保了运行设备的安全。
5. 技术指标
型 号 | |||
保护内容 | 网络单元 | 电源单元 | |
额定工作电压Un | 5V | 48V | |
最大持续运行电压Uc | 6V | 60V | |
最大放电电流Imax（8/20ms） | 1-2 | 0.3KA | 10KA |
3-6 | 0.3KA | ||
1、2、3、6-PE | 5KA | ||
SE-PE | 3KA | ||
限制电压Up 10/700/ms | 1-2 | ＜20V | ＜110V |
3-6 | ＜20V | ||
绝缘电阻MΩ | ≥0.4 | ||
传输速率Vs | 100 M | ||
插入损耗dB | ≤0.5 | ||
近端串扰dB | ≥60（PASS） | ||
带宽FG | (0.3~100)M | ||
响应时间Ta | ≤1ns | ||
外壳防护等级 | IP20 | ||
外形尺寸 | 90×66×30mm | ||
外壳材料 | 屏蔽金属铝 | ||
保护线对 | 2对（1、2、3、6） | 1对（45-78） | |
接口方式 | RJ45 | RJ45 | |
6 安装、使用和维护
6.1安装说明
6.1.1将保护器接入系统前，先检查地网接地电阻，应符合规范要求。
6.1.2将保护器接入被保护设备前端，必须连接可靠。
6.1.3将保护器的接地线尽可能短地连接到保护接地母线上。
6.2注意事项
6.2.1保护器上有输入（IN）、输出（OUT）标志，输出端与被保护设备连接，切勿接反。否则会造成保护器的损坏，设备也无法得到保护。
6.2.2若由于插头座连接不良等因素引起损耗增大，应重新连接或更换保护器。
6.2.3用户不可随意拆卸保护器各部位的紧固件，以免造成损坏，影响正常工作。
6.3保护器的检查
6.3.1用万用表“Ω×1”档测量网络信号的对应输入对输出阻值约为3Ω，若阻过大和异常应更换保护器。
6.3.2用万用表“Ω×10K”档测量网络信号线对雷地阻值，约为400kΩ；线对雷地、外壳对雷地的电阻，应为无穷大。若测得的阻值与上不符，应更换保护器。

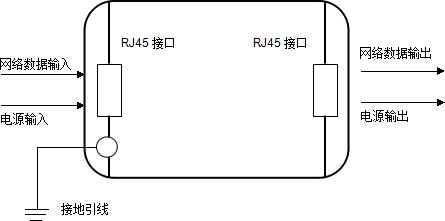

7. 产品外观及接线图
