| 规格 | 24000×3000×4200mm |
|---|---|
| 类型 | 辊式涂布机 |
| 涂布宽度 | 1100mm |
| 涂布速度 | 10-80m/min |
| 用途 | 广泛适用于生产PET太阳能背板材料等需涂布的产品 |
| 品牌 | 建升 |
| 型号 | SW-1200型 |
| 加工定制 | 是 |

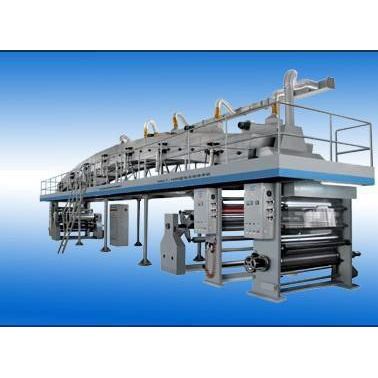

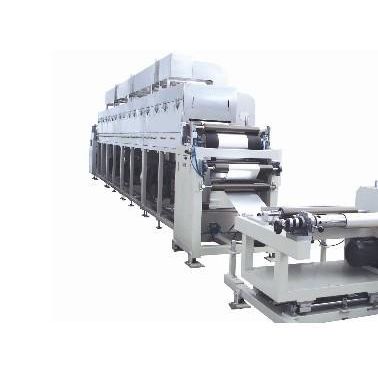

一、用途
该机引进国外先进涂布机技术结合自身多年生产涂布机经验综合而成，广泛适用于生产PET太阳能背板材料等需涂布的产品。
二、主要技术参数
| 型号 | SW-1200型 |
| 涂布方式 | 微凹辊涂布 |
| 涂布宽度 | 1100mm |
| 收放卷形式 | 单工位 |
| 放卷直径 | Ф1000mm |
| 收卷直径 | Ф1000mm |
| 烘箱长度 | 21米 |
| 加热方式 | 电加热 |
| 烘箱温度 | 常温-130℃ |
| 工作速度 | 10-80m/min |
| 机械速度 | 100m/min |
| 外形尺寸 | 24000×3000×4200mm |
| 机器重量 | 约19000kg |
三、性能及特点
1．整机采用4变频电机控制，整机张力（涂布、烘箱、牵引、收卷）采用浮动摆臂控制，提高整机张力的可靠性。
2．放料架独立，采用磁粉自动张力控制。
3．微凹辊涂布，采用伺服电机控制，气动刮刀调节，上胶均匀。
4．烘箱为21米分7段独立控温，加热采用电加热循环加热，热风进入式干燥系统，可调式内循环吸排气装置，进、排风风力强劲，干燥彻底。
5．烘箱内导轮采用独立电机与主机同步，传动采用同步带传动式，减免材料拉伸和变形，气缸开顶式烘箱及穿膜操作平台，使操作工人便于工作。
6．涂布辊---牵引钢辊中间张力同步采用浮动摆臂式。
7．自动计米计速控制装置。
8．纠偏采用LPC光电对边机，为了材料收卷更整齐。
9．收放采用键子式气胀轴，为了装卸料操作方便、快捷。
10．高精度上压式牵引装置，钢辊冷却采用水循环式，通过冷却辊使膜更平整、更能达到冷却效果。
四、工艺流程
基材放卷--涂布单元---干燥单元--牵引单元--收卷单元
