| 其他 | 带故障指示，雷电计数 |
|---|---|
| 标称放电电流 | 40KA |
| 尺寸 | 350*215*95 |
| 接线方式 | 并联/多股线 |
| 外壳材质 | 阻燃 |
| 温度范围 | -40--+80 |
| 响应时间 | 小于等于25ns |
| 最大操作电压 | 220V |
| 最大放电电流 | 60KA |
| 品牌 | 胜雷 |
| 型号 | SLB-60/220 |
| 加工定制 | 是 |
| 保护等级 | 二级 |
| 防爆功能 | 有 |
一、产品用途
标称通流容量为60kA以上的防雷箱适用于重要场所的总电源防雷保护；标称通流容量为20kA-40kA的防雷箱适用于各种电源系统（如UPS电源，机房电源等）的防雷保护；标称通流容量为10kA的防雷箱适用于各种设备电源的防雷保护。该产品广泛用于移动通信基站、微波通信局/站、电信机房、工业厂矿、民航、金融、证券等电源系统，如各种配电站、配电房、配电柜、交直流配电屏、开关箱以及其它各种重要且易遭受雷击的设备。
二、产品特点
•状态指示灯，指示防雷箱工作状态。
•通流容量大，残压低。
•使用范围广，ns级响应速度。
•实现差模、共模全方位保护。
•采用特殊冲击熔片，可靠性高。
•核心元件采用国际知名品牌，性能优越，使用寿命长。
•内部设有温控、限流电路，彻底避免火灾发生。
•节能、环保，安装简单、方便，无须特殊维护。
三、技术参数
名称 | 订货号 | 型号 | 规格 | **大通流容量(KA) | 标准通流容量(KA) | 保护水平(KV) | 外形尺寸(mm) | 用途 |

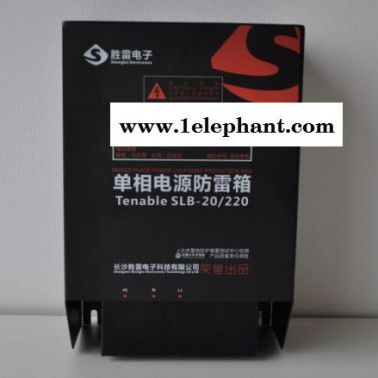

单相电源防雷箱 | 12001 | SLB-160/220 | 翻盖式、液晶屏、雷击计数、遥信 | 160 | 80 | 3.2 | 350×250×100 | 适用于**、二、三级电源防雷保护，如楼层配电间、机房、基站或设备前端的电源防雷保护。 |
12002 | SLB-120/220 | 120 | 60 | 3.0 | ||||
12003 | SLB-100/220 | 100 | 50 | 2.8 | ||||
12004 | SLB-80/220 | 80 | 40 | 2.5 |
| |||
12005 | SLB-60/220 | 60 | 30 | 1.95 | ||||
12006 | SLB-40/220 | 40 | 20 | 1.7 | ||||
12007 | SLB-20/220 | 20 | 10 | 1.5 |
四、安装注意事项
1．安装前必须切断电源，严禁带电操作。
2．防雷箱可悬挂在墙上或水平放置。
3．安装时请根据安装示意图所示连接，其中L为相线，N为零线，PE为地线，切勿错接。安装完成后，检查工作状态是否正常。
4．防雷箱使用期间，应定期检测并查看指示灯工作状态：指示灯呈绿色，防雷箱工作正常；指示灯呈红色，防雷箱出现故障，应及时维修或更换。
5．连接线应采用不小于6mm²的多股铜线，且要求短、粗、直。
6．非专业人员请勿拆卸。
