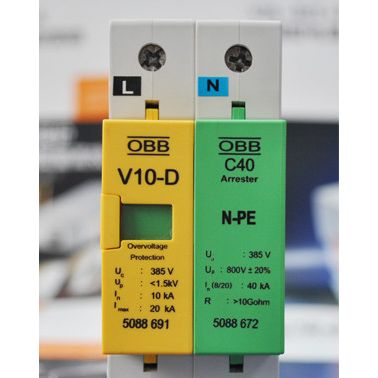

电涌保护器型号

V 10-D

75

150

280

320

385

440

550

最大持续操作电压 UC AC
（最大允许操作电压） UC DC

75 V~
100 V-

150 V~
200 V-

280 V~
350 V-

320 V~
420 V-

385 V~
505 V-

440 V~
585 V-

550 V~
745 V-

雷电保护区

1→2  2--3

等级－按照DIN VDE 0675 Part 6（Draft 11.89）A1,A2
－按照IEC 61643-1

D类

测试标准

IEC 61643-1,prEN 61643-1,
E DIN VDE 0675-6:1989-11 and Part 6/A1

标称放电电流 In（8/20）

10 kA

最大放电电流
（单模块） Imax（8/20）

20kA

电压保护水平
Up在In时

≤1.8kV

响应时间 TA

<25 ns

短路耐受能力25 kA时的最大后备保险丝

125 A gl/gG

连接线橫截面积

2.5-25 mm2（多股软线，连接端加护套）
2.5-35 mm2（单股、多股线）

安装位置

35 mm导轨（符合EN 50022）

Ip等级

IP 20

温度范围 υ

-40℃到+80℃
