| 标称放电电流 | 50KA |
|---|---|
| 产品认证 | CE |
| 类型 | 避雷器 |
| 温度范围 | -40+80 |
| 响应时间 | 25s |
| 颜色 | 橙色 |
| 最大操作电压 | 385V |
| 最大放电电流 | 100KA |
| 品牌 | 德国obo |

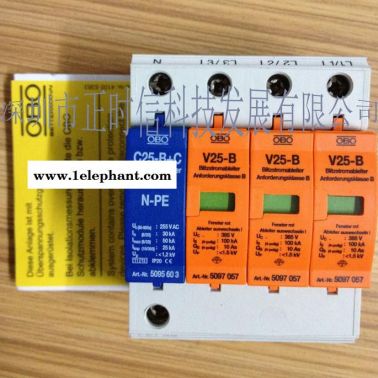

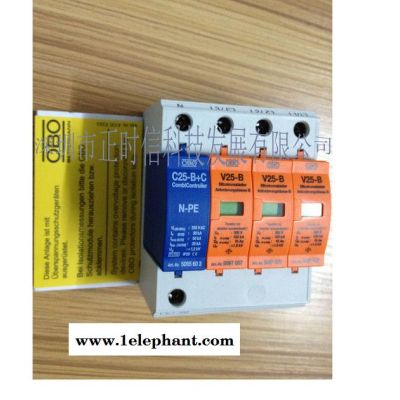

| 型号 | V25-B/3+NPE-385V |
| 加工定制 | 否 |
V25-B防雷器功能
OBO V25-B高能量防雷器内含一个特别的压敏电阻电路，该电路由具备性能良好的非线性特性（>30）的氧化锌压敏电阻组成。这使得该防雷器即使在高能量的过电压冲击下，也能够**大限度地实现保护。其保护水平为在100KA/10As冲击下，残压不超过2kV。因此，该防雷器能够承受来自于直接雷击下的部分雷电流。当线路过载情况发生时，防雷器内部的断路器，会自动将失效的防雷器模块从主电路分断开来，同时模块上用于监视工作状态的显示窗口的颜色会由绿色转变为红色。V25-B防雷器特殊配置
AS 声光报警模块 附带声音与灯光报警的功能底座，给该底座供一220V单相市电，在正常的情况下灯光显示为绿等，当有模块损坏时，报警灯由绿色变成闪烁的红灯，并伴有“嘀嘀”报警声，提醒维护人员更换。 FS遥信触点模块附带遥信触点功能底座,可根据实际需要选用端子1-2（常开触点）或1-3（常闭触点）连接。而端子接线可使用0.14-2.5mm2多股线或单芯线。 AS 声光报警模块 、FS遥信触点模块 可使维护人员实时对防雷器工作状态进行监视。当发现防雷器不能正常工作时，维护人员只需对已失效的防雷器模块进行更换，这样可降低维护费用，更换时并不需停电。
V25-B防雷器的技术参数
| 型号 | V25-B |
| 正常工作电压 UN | 230V~ |
| **大持续工作电压 UcAC UcDC | 385 505 |
| 根据VDE 0675，Part 6标准下的分类级别 | B |
| 在5KA（8/20）冲击电流下的电压保护水平 Up | <1.0KV |
| 单模块**大通流量 Imax (8/20us) | 60KA |
| 根据IEC1312-1、ENV61024-1标准，采用（10/350）直击雷脉冲电流波形测试下的量值 峰值电流 ismax 电量 Q 特定能量 W/R | 25KA 12.5AS 160 KJ/W |
| 承受25Karpm短路电流的**大保险丝规格 | 160A gl |
| 连接导线选择范围 | 2.5-35mm2 |
| 安装 | 按DIN EN50052标准要求，固定于35mm宽之金属导轨上 |
| 颜色 模块 底座 | 橙色 灰色 |
| 700g | |
| 材料 | 聚酰亚胺 |
| 体积(长*宽*高) | 90mm*89mm*62mm |
| 额定反应直流电压 UagN | 500V±20% |
| 额定工作电压 Ur | 250V~ 50/60HZ |
| 在100V下的绝缘电阻 Riso | >10 Gohm |
| 依据IEC 529的雷电流测试（10/350） **大通流量 is max 电量 Q 比能 W/R | 25KA 12.5As 160 KJ/Ω |
| **大通流量 （8/20us） Is max | 50KA |
| **雷击浪涌反应电压（1.2/50）UAS 100 | ≤1KV |
| 保护水平 | ≤1KV |
| 反应时间 tA | ≤100 ns |
| 使用温度范围 | -40℃-----+80℃ |
