| 材质 | 塑胶 |
|---|---|
| 类型 | 浪涌保护器 |
| 产地 | 德国 |
| 可否定制 | 不可以 |
| 适用星级 | 所有星级 |
| 安装方式 | 固定式 |
| 标称放电电流 | 20KA |
| 产品认证 | CCC |
| 额定频率 | 50Hz |
| 防护等级 | IP20 |
| 极数 | 2P |
| 结构 | 塑壳式 |
| 速度 | 快速型 |
| 温度范围 | -40°至+80℃ |
| 响应时间 | 25s |
| 最大操作电压 | 385V |
| 最大放电电流 | 40KA |
| 外壳材料 | PVC |
| 灭弧介质 | 空气式 |
| 操作方式 | 手动操作 |
| 品牌 | OBO |

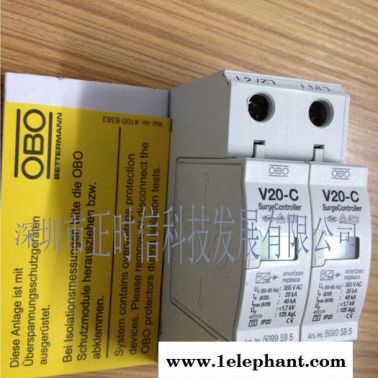

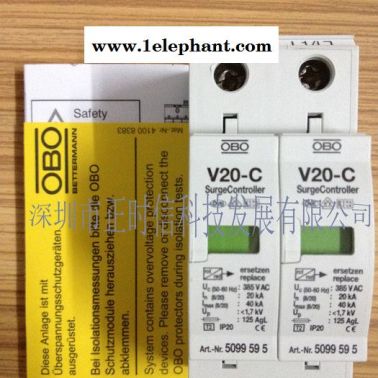

| 型号 | 单相二线C级保护器 V20-C/2 |
| 电涌保护器 | V 20-C | ||||||
| 75 | 150 | 280 | 320 | 385 | 440 | 550 | |
| **大持续操作电压 UC AC （**大允许操作电压） UC DC | 75 V~ 100 V- | 150 V~ 200 V- | 280 V~ 350 V- | 320 V~ 420 V- | 385 V~ 505 V- | 440 V~ 585 V- | 550 V~ 745 V- |
| 雷电保护区 | 0→2 | ||||||
| 等级－按照DIN VDE 0675 Part 6（Draft 11.89）A1,A2 －按照IEC 61643-1 | C Ⅱ级 | ||||||
| 测试标准 | IEC 61643-1,prEN 61643-1, E DIN VDE 0675-6:1989-11 and Part 6/A1 | ||||||
| 标称放电电流 In（8/20） | 15 kA | 20 kA | 15 kA | ||||
| 整体**大放电电流 Imax（8/20） V 25-B+C/1 V 25-B+C/2 V 25-B+C/3 V 25-B+C/4 | 40 kA 75 kA 110 kA 150 kA | ||||||
| **大放电电流 （单模块） Imax（8/20） | 40 kA | ||||||
| 电压保护水平 Up在1 kA（8/20） Up在5 kA（8/20） Up在In时 | ≤300 V ≤350 V ≤400 V | ≤500 V ≤650 V ≤700 V | ≤900 V ≤1.1 kV ≤1.4 kV | ≤1.0 kV ≤1.3 kV ≤1.6 kV | ≤1.2 kV ≤1.5kV ≤1.8 kV | ≤1.5 kV ≤1.8kV ≤2.2 kV | ≤1.7 kV ≤2.1 kV ≤2.5 kV |
| 响应时间 TA | <25 ns | ||||||
| 短路耐受能力25 kA时的**大后备保险丝 | 125 A gl/gG | ||||||
| 连接线橫截面积 | 2.5-25 mm2（多股软线，连接端加护套） 2.5-35 mm2（单股、多股线） | ||||||
| 安装位置 | 35 mm导轨（符合EN 50022） | ||||||
| Ip等级 | IP 20 | ||||||
| 温度范围 υ | -40℃到+85℃ | ||||||

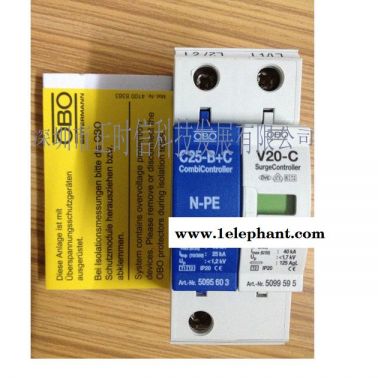

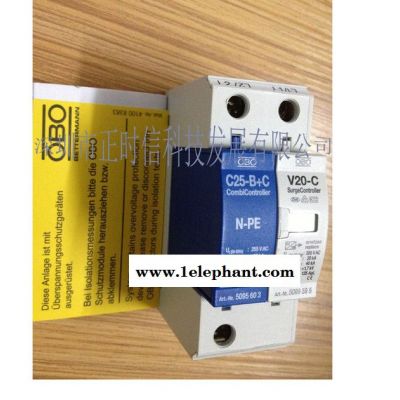

| 模块NPE 标称电压 UC | C 25-B+C/NPE 230 V/50-60 HZ | ||||||
| 100 V下的绝缘电阻 Rins 浪涌电压测试（10/350）－根据IEC 61312-1(02.95)规定的雷电参数 峰值电流 Iimp 电量 Q 单位能量 W/R 标称放电电流 In（8/20） 电压保护水平 Up 响应时间 tA UC下的后续电流 IF 温度范围 υ | >10 GΩ 25 kA 12.5 As 160 kJ/Ω 50 kA <1.2 kV <100 ns 100 Arms -40℃到+85℃ | ||||||
