| 品牌 | 北京凌天 |
|---|---|
| 型号 | L3D V1.0 |
商品详情
产品参数
制造商北京凌天世纪控股股份有限公司型号: L3D V1.0生产/代理:产品检验单位:产品验证证号:**类型:产品介绍应急救援专家远程标绘系统由北京凌天世纪控股股份有限公司联合多家科研单位开发，期间听取救援基地一线指挥人员**安全科技专家委员会专家意见，多次论证后**终成型。

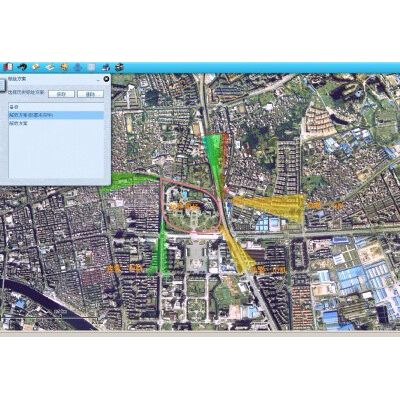

本系统基于自主研发的M3D（Military 3D Simulation System）三维**可视化系统，提供基于全球三维地理信息系统的三维标绘，系统支持动态卫星影像、DEM数据、矢量地图数据的动态加载，具备类似GoogleEarth的基本地理信息系统功能。支持各种三维格式模型的加载与显示，包括.3ds，flt，ive，.x，obj等常见的三维格式模型文件，同时支持大规模三维模型数据的动态加载，支持多级LOD显示，系统提供了二维标绘系统。该系统完全能够支持军方对高品质和大规模的高逼真度的电子沙盘系统的开发。
产品特点：
本系统将应急救援专家远程会商、定位、绘图、传输等功能融为一体，可应用它快速准确的定位灾区和标绘灾区态势图。
侦查标绘系统可采集GPS信号，实现了在电子地图上进行实时**。观察员可随时在屏幕上看到自己的位置、坐标、航迹、 航线、航向、高度、速度、偏航距离等**信息，又可直观地在电子地图上看到所在位置周围的地物、地貌信息。标绘系统方便简单的操作步骤，更适合实战应用。同样，救援队伍亦可随时知道自己的准确地理位置，并且指挥员可以利用GPRS和CDMA无线网络，将标绘好的火场态势图和文字形式的火情报告及时上传到上级应急指挥部门。
功能简介：
1、手写功能
方便了观察员在空中的作业，观察员可以用标绘仪的“磁笔”把要反映的灾区信息标绘在态势图上。方便专家标绘火场。
2、传输功能
利用GPRS或CDMA网络实现空中与地面数据的无线传输，传输功能简化工作流程、提高工作效率，提供了准确、清晰的火场情况，为航空护林指挥者提供实时信息。
3、基本地理信息功能：
地图模式下，实现基础地理数据、地形图、相图和专题的分层显示。显示地图的当前比例尺，并可按指定比例尺设置显示。通过地图浏览工具，可实现放大、缩小、漫游、全图、选择、查看、查找、定位、量算等操作。图层控制树可浏览各图层，显示并设置图层属性信息（如动态改变图层的显示比例范围等）。
GPS跟踪定位功能：
1、设置GPS的连接方式和位置跟踪的符号等轨迹参数。
2、实时跟踪：随时显示当前位置（坐标、速度、高度、方向等）和跟踪轨迹，同时可按飞行方向旋转地图。
3、按时间、设备编号等信息查询并回放跟踪轨迹。
标绘功能：

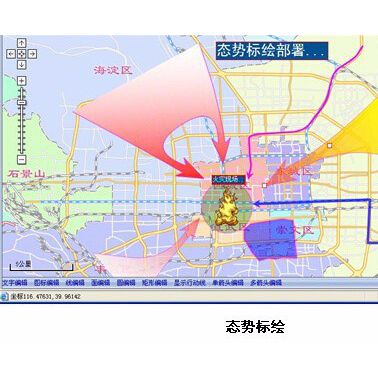

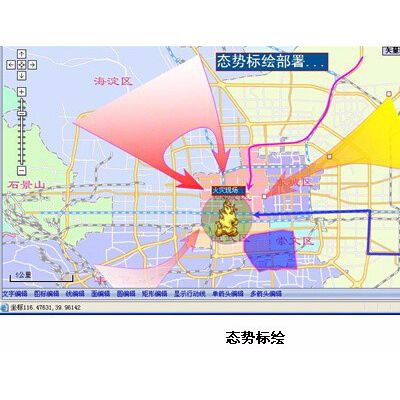

在电子地图上可自动(或手工)标绘灾区态势图
1、墨水绘制：用手写笔可在地形图上直接用光亮笔和高亮笔工具任意画图。
2、擦除：可象橡皮一样使用，分段或全部擦除所绘之图。
3、元素标绘：在地形图上可绘制点、线、面、文本、标注、军标等元素，并可执行顶点编辑、符号修改、旋转等操作。
4、元素布局：元素合并、相交、移除、叠加、移动、排序、对齐、翻转等。
成果输入输出功能：
标绘成果导入、导出：保存或加载绘制的火场态势。
1、地图输出：将当前地形图以jpg、gif、bmp等图片格式进行保存。
2、地图打印：选择订制地图模版、设置纸张等，打印输出当前地图。
3、数据导入：支持 DXF、TAB、ShapeFile、E00等格式的转换，作为临时图层添加到视图中。
4、影像配准：按指定坐标系匹配图像 （jpg空间数据文件）， 将火场的和图上要素进行关联， 可以方便地获知现场照片的所在位置及关联的火场或地物，同一火场或地物可关联多幅图像。
