| 标称放电电流 | 25KA |
|---|---|
| 放电电流 | 50KA |
| 类型 | 避雷器 |
| 温度范围 | 85 |
| 响应时间 | 25s |
| 颜色 | 白色 |
| 品牌 | OBO |

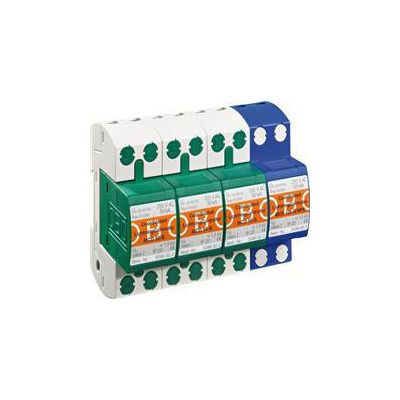

| 型号 | MCD50-B/3+NPE |
| 加工定制 | 否 |
| 质量认证 | CCC |
| 操作电压 | 385V |
MCD50-B、MCD125-B/NPE加强型防雷器功能和特点
OBO MCD 50-B和MCD 125－B/NPE满足DIN、VDE 6F5 Part （Draft 11.89）A1、A2对B类防雷器的需求条件，以及标准IEC 61643－1（02，89）对第I级防雷器的需求，他们与后级限压型防雷器配合使用时，无需设计退耦装置，可以将两级防雷器安装在一起。该产品是OBO 在间隙型防雷器的多层石墨堆叠技术新发展。
MCD 50-B以其保护水平在50KA（10/350us）冲击下Up≤1.3KV）的特性，确保了与C级防雷器配合使用时，不需要设计退耦装置或者在B级和C级之间留一定的安装距离。这样它可以节省超过45％的安装空间，MCD 50-B这个特性特别对紧凑EMC概念有着特殊的贡献。另外，NPE放电间隙MCD 125－B/NPE防雷器其大通流量的特性在TT、TN－S系统中使用，可以同时作为B级和C级防雷器的NPE保护模块，节省费用及安装空间。
新的MCD 50-B和MCD 125－B/NPE防雷器的应用环境是:需要有紧凑的防雷器保护概念或者需要在一个独立的小型机房内安装B和C级防雷器的环境。例如：移动微波通讯机站。
MCD50-B、MCD125-B/NPE加强型防雷器技术参数
测试依据： IEC 61643-1 (02.98),
and DIN VDE 0675 Part 6 (Draft 11.89) A1/ A2
型号 MCD 125-B/NPE
额定工作电压 UN 230 V/ 50- 60 Hz
**大持续工作电压 Uc 255 V
保护级别 依据于VDE 0675/Part 6
测试级别 依据于IEC 61643- 1 B
class I
绝缘阻抗 Risol > 100 MW
保护水平 Up < 1.3kV
响应时间 tA < 100 ns
测试雷电电流数值 (10/350) 依据国际标准IEC 1312-1 (02.95)的雷电电流参数
**大电流 Iimp
电量 Q
能量 W/R
125 kA
62,5 As
3,9 MJ/W
灭弧能力 at Uc If 3 100 Arms
工作温度 J -40°C up to + 85°C
接线线径 单股/多股
线规 10 – 50 / 10 – 35 mm2
AWG 8-2
安装 固定于 35 mm DIN 型轨道上
颜色 蓝色
结构 密封火花隙
尺寸 依据于 DIN 43880
高
宽
深 100 mm
35 mm
75 mm
测试依据： IEC 61643-1 (02.98),
and DIN VDE 0675 Part 6 (Draft 11.89) A1/ A2
型号 MCD 50-B
额定工作电压 UN 230 V/ 50- 60 Hz
**大持续工作电压 Uc 255 V
保护级别 依据于VDE 0675 Part 6
测试级别 依据于IEC 61643- 1 B
class I
绝缘阻抗 Rinsl > 100 MW
保护水平 Up < 1.3kV
响应时间 tA < 100 ns
测试雷电电流数值 (10/350) 依据国际标准IEC 1312-1 (02.95)的雷电电流参数
**大电流 Iimp
电量 Q
能量 W/R
50 kA
25 As
0,63 MJ/W
灭弧能力 at Uc If 25 KArms
工作温度 J -40°C up to + 85°C
接线线径 单股/多股
线规 10 – 50 / 10 – 35 mm2
AWG 8-2
安装 固定于 35 mm DIN 型轨道上
颜色 灰
灰-绿
结构 密封火花隙
尺寸 依据于 DIN 43880
高
宽
深 100 mm
35 mm
75 mm
安装规范 基本要求
1、MCD 50-B应安装于基站内低压主配电柜内，它并联于主断路器的出线侧。
2、防雷器与供电系统的连接线长度应小于50cm.
3、导线截面的选择（依据VDE0100标准） 单位： mm2
配电电源线 ≤35 50 ≥70
连接电线 10 16 25
接地线 ≥16 25 ≥35
4、由于MCD系列的特点，在安装时不需在其前端串接空开。
注意：不可将已保护的线路与未保护的线路或地线并行布线。
