| 产地 | 江苏 |
|---|---|
| 产品别名 | 炒货机 |
| 产品用途 | 干果类，五谷杂粮类，榨油业，茶叶，中药材 |
| 电压 | 380V |
| 功率 | 25.2（kw） |
| 规格 | 550 |
| 净重 | 340 |
| 适用范围 | 休闲食品厂设备 |
| 外形尺寸 | 3100*1900*1600mm |
| 种类 | 电炒机 |
| 品牌 | 腾阳 |
| 型号 | TY-LC-550 |

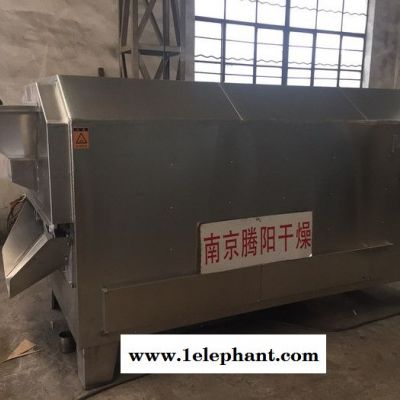

猫眼豆烘炒机配置说明
一．性能、特点：
本机主要用于中草药材清炒、麦炒、沙炒、醋炒、炒炭、密炙等的连续式炒制加工，也可以进行果品炒制、土特产炒制、炒麦、炒苦荞米、炒青稞、加工及中温条件下的烘干。该设备广泛用于西藏、青海、四川、云南等地，用户有个人，和农机合作社等。本机由机架、筒体、螺旋扬料板、除尘装置、不锈钢电加热管、保温层、电机蜗轮箱传动装置、进料口、出料口、外热滚筒和内不锈钢网桶，两层滚筒之间有正反螺旋组成，在网桶个外桶之间有专用炒货沙在内外桶之间穿梭等部件组装而成。烘炒机是一个与水平方向略成倾斜的圆筒，物料从较高的一端加入，高温热空气与物料并流进入筒体，随着筒体的转动，物料由于重力的作用运行到较低一端。在圆筒内壁上焊有弧形抄板，把物料抄起又洒下，使物料与气流的接触表面增大，以提高干燥速率并促进物料前行。烘炒后的产品从低端的出料口直接流向接料斗，有条件的大产量的用户用直线震动筛选机，经过一层二出口的筛选机筛选后，成品和杂质分别从各自出口趟出，这样也降低了物料堆积温度。、
二． 结构说明：
机架用**槽钢、角钢、不锈钢板等组成。
筒体用304不锈钢板卷制而成，筒体内壁焊有螺旋抄板，筒体正方向旋转时使物料反复翻炒和前行，筒体可调整速度转动、可根据转速和温度以及产量来综合考虑出料时间。
进出料口用不锈钢板、圆钢、钢管等制成，有进料量调节板，有效地控制进料的快慢或多和少，筒体正转时，从上面进料。
调速电机、蜗轮箱采用国标、外购。筒体的转速由调速电机的调速器控制。
内网桶支撑架由铸铁轮和钢板制成以保持筒体运转平衡。
不锈钢加热管采用翅片式加热管，共分2组，每组约32只，经久耐用，加热管可以质保3年。
保温层采用**、耐高温硅酸铝和保温棉，达到耐热、保温。保温层厚度为120mm.
三. 猫眼豆烘炒机主要技术参数：
生产率： 80-100 kg/小时
炒制时间： 根据需要，适当增减。
温 度： 180—320℃
转 速： 0--8转/分
加热总功率： 电热30 KW
调速电机功率： 1.5 KW
进料鼓风机功率： 180W
减速机型号： WPA100 30:1
筒体及抄板材料： 不锈钢3.0 mm板
加热段外包板： 不锈钢1.0mm板
网桶直径规格： 直径550mm,304不锈钢10目
底框架材料： 8 #槽钢40*80方管
加热段框架： 5#角钢8#矩形钢
加热管： 304 不锈钢翅片式
外筒体尺寸： ￠670×2000 mm
进料口高度： 1200 mm
整体设备外形尺寸： 长2900×宽900×高1300 mm
设备重量： 约650 kg
四．服务承若: 一年内非人为事故免费维修,终身维护,出现故障用户不能排除的,供方接到通知24小时内赶到现场,属需方责任,其人员工资.差旅费由需方出,反之由供方承担。
