| 标称放电电流 | 20 |
|---|---|
| 温度范围 | -40℃~+85℃ |
| 响应时间 | ≤25ns |
| 最大操作电压 | 1000 |
| 最大放电电流 | 40 |
| 品牌 | 欧姆雷盾 |
| 型号 | OMP-DPV40/1000 OMP-DPV40/800 OMP-DPV40/500 |
| 加工定制 | 是 |

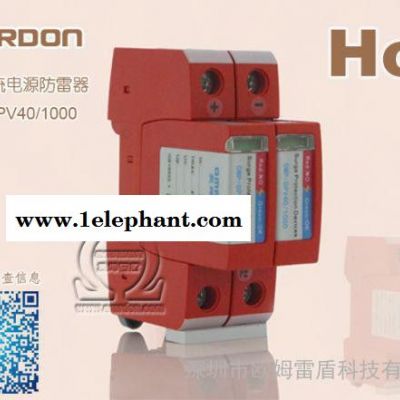

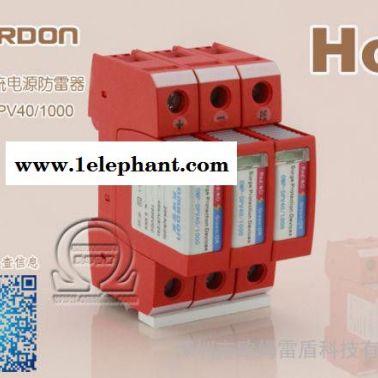

产品介绍：
欧姆雷盾（omrdon）光伏直流电源防雷器（SPD/浪涌保护器/电涌保护器)是按SPD II级类试验要求专业设计的用于太阳能发电系统的电涌保护器，具有较强的雷电流汇放能力；适用于太阳能发电系统的直流供电线路设备的电涌保护。
功能特点：
1、选用世界知名元器件，运用先进的生产工艺制造，能在酸、碱、尘、盐雾及潮湿等恶劣环境下长期工作。
2、具有较强的雷电流汇放能力，适用于太阳能发电系统。
3、模块化分离结构，运行维护方便。
4、可选遥信接点，实现远程监控。
5、双重热脱扣装置，温控断路技术。
6、可视告警窗口颜色表示保护的工作状态，绿色(正常)、红色(故障)。
技术参数：
名称 | 光伏直流电源防雷器 | ||
型号 | OMP-DPV40/1000 | OMP-DPV40/800 | OMP-DPV40/500 |
SPD类别 | 限压型 | 限压型 | 限压型 |
**大持续工作电压 (Uc) | DC1000V | DC800V | DC500V |
电压保护水平(Up) 在In时 | ≤3.0kV | ≤2.5kV | ≤2.0kV |
标称放电电流 (In) | 20kA(8/20us) | ||
**大放电电流 (Imax) | 40kA(8/20us) | ||
响应时间 (Ta) | ≤25ns | ||
接入导线截面 (L/N) | 16-25mm2 | ||
安装方式 | 电气导轨 | ||
后备保险丝 | 100A | ||
工作环境 | -40℃~+85℃ | ||
相对湿度 | ≤95% | ||
外型尺寸 | 2P：94×69×36mm/3P：94×69×54mm | ||
外壳材料 | 强化热熔塑料 | ||
保护等级 | IP20 | ||

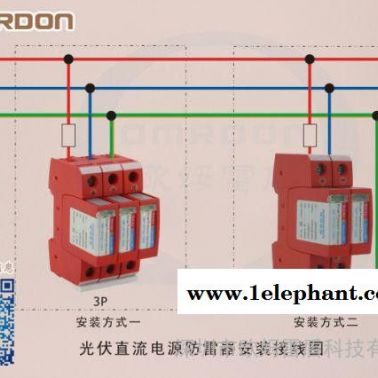

防雷器安装指导：
1、本产品并联安装在LPZ1区界面及后续分区：太阳能电池电源输出口、电源控制器、电源转换器等处。
2、电源连接：正极接“＋”，负极接“—”。
3、防雷器产品标有“PE”标志的接地端应接上地线，接好地线后，务必要旋紧螺钉。接地线选用16mm2以上的铜芯线，地线到接地汇流排的长度应小于1m且尽量粗短，接地电阻应小于40Ω。
4、防雷器接地用尽可能**短的线连接。该保护器接地采用端子接地方式，接地线必须与防雷地线相连。
5、该防雷器在不超过要求的条件下安装是不需要长期维护的，只需系统例行维护；如在使用过程中，可视告警窗口颜色由绿色(正常)变为红色(故障)，说明电涌保护器已经损坏，需维修或更换。
