| 标称放电电流 | 5kA |
|---|---|
| 温度范围 | -40℃…+85℃ |
| 响应时间 | ≤25ns ≤1ns |
| 最大操作电压 | 320V |
| 最大放电电流 | 10kA |
| 品牌 | 欧姆雷盾 |
| 型号 | OMPS-12/2 OMPS-24/2 OMPS-220/2 |
| 加工定制 | 是 |
产品介绍：

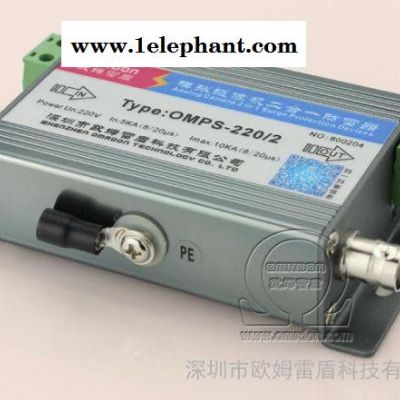

欧姆雷盾（OMRDON）CCTV安防监控系统模拟摄像机二合一防雷器（又称：二合一电涌保护器、二合一浪涌保护器、二合一避雷器）是依据IEC和GB标准设计，适用于不带云台控制的模拟摄像机（Analog Camera）的电源和信号线路的雷击电磁脉冲（LEMP）电涌保护，是一体化多功能电涌保护器。主要于对监控模拟摄像机的电源、视频线路实施电涌保护，可充分保护最新技术的监控设备。
功能特点：
1、通流容量大：10KA(8/20μS)，高速反应（10-12纳秒），低损耗；
2、电源、视频防雷二合一设计理念，不占空间，适用于不带云台控制的监控模拟摄像机的防雷保护；
3、能有效防止摄像机电源、视频、云台控制等设备间电位差瞬时增大而造成的设备损坏；
4、内部采用两级串联式联动保护，残压低，使用寿命长；
5、电源电涌保护端口带LED失效指示（绿色:正常；熄灭:失效）；
6、二合一防雷器采用集成化结构、体积小、接线简易、安装方便。
技术指标：
名称 | 模拟摄像机视频二合一防雷器 | |||||
SPD类别 | 复合型SPD | |||||
SPD功能 | 具有限压、限流功能 | |||||
型号 | OMPS-12/2 | OMPS-24/2 | OMPS-220/2 | |||
类型 | 电源 | 视频 | 电源 | 视频 | 电源 | 视频 |
标称工作电压Un | 12V | 5V | 24V | 5V | 220V | 5V |
最大持续运行电压Uc | 18V | 8V | 36V | 8V | 320V | 8V |
标称负载电流IL | 5A | 2A | 5A | 2A | 5A | 2A |
标称放电电流(8/20μS) In | 5kA | |||||
最大放电电流(8/20μS) Imax | 10kA | |||||
电压保护水平(In下) Up | ≤36V (8/20μs) | ≤18V x-x(1.2/50μs) | ≤75V (8/20μs) | ≤18V x-x(1.2/50μs) | ≤900V (8/20μs) | ≤18V x-x(1.2/50μs) |
响应时间Ta | ≤25ns | ≤1ns | ≤25ns | ≤1ns | ≤25ns | ≤1ns |
传输速率Vs | - | 20M bps | - | 20M bps | - | 20M bps |
插入损耗Ae | - | ≤0.5db | - | ≤0.5db | - | ≤0.5db |
接口类型 | 接线端子 | BNC | 接线端子 | BNC | 接线端子 | BNC |
安装接线规格 | 2.5mm2 | - | 2.5mm2 | - | 2.5mm2 | - |
失效指示 | 绿色:正常 熄灭:失效 | -- | 绿色:正常 熄灭:失效 | -- | 绿色:正常 熄灭:失效 | -- |
过载故障模式 | SPD的限压部分网络侧内部开路，线路不运行，但是设备仍受到开路保护 | |||||
温度范围 | -40℃…+85℃ | |||||
安装方式 | 墙面固定或水平固定（放置） | |||||

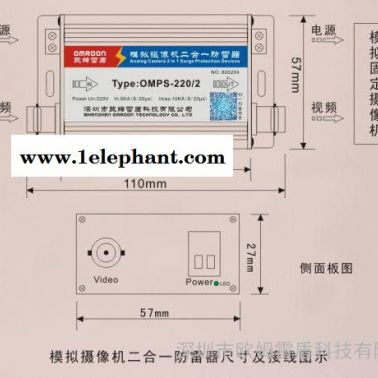

外形尺寸 | 110mmx57mmx27mm | |||||
外壳材料 | 铝合金 | |||||
外壳保护等级 | IP20 | |||||
测试标准 | GB18802.1 GB/T 18802.21 | |||||
安装方法
1、二合一防雷器串联安装在摄像机端口前（“IN”标识端接入线路，“OUT”标识端与被保护摄像机相连接）,然后直接接地。
2、线路端子接法（电源部分）：电源两端分别对应接“L/+”“N/-”。
3、BNC视频线接法:直接使用同轴连接线的BNC公母头卡接即可。
4、接地线截面应≥4mm2，且尽可能短。安装本防雷产品要求接地电阻小于4Ω，在接地线及接地电阻合格下防雷性能最优。
5、本防雷器免维护，雷雨后应及时检查和记录避雷器的工作状况。
�u0005�#u0010mu0002�5bu000f�dbu000font-family:宋体;color:#666666;mso-font-kerning:0pt'>；3对4”相对应连接。
4、接地线截面应≥4mm2，且尽可能短。安装本防雷产品要求接地电阻小于4Ω，在接地线及接地电阻合格下防雷性能最优。
5、本防雷器免维护，雷雨后应及时检查和记录避雷器的工作状况。
注意事项
1、防雷器输出端所有端口均连接被保护设备。
2、正负线路不要接反或接错。
3、防雷器安装在被保护设备前端越近效果越好。
4、设备需要定期检查，产品劣化后必须立即更换。
5、切记不可带电作业。
6、 接地一定要良好且接地电阻不大于4Ω（如环境条件无法达到要求，应不大于10Ω）。
7、电源防雷器前端应加装短路装置确保避免防雷器劣化后短路引起火灾。
