| 电源Un | 24V |
|---|---|
| 网络Un | 5V |
| Imax | 20KA(8/20us) |
| 品牌 | 欧姆雷盾(omrdon) |
产品介绍：

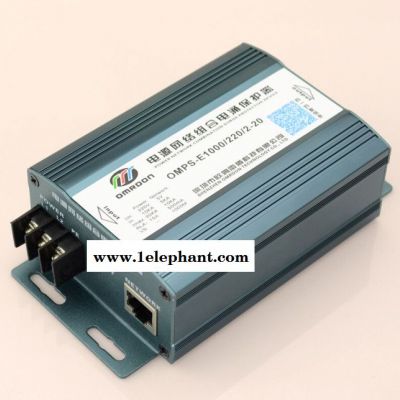

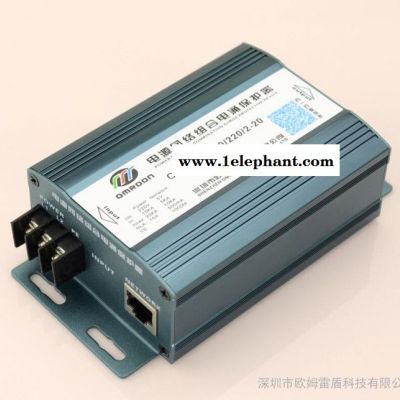

欧姆雷盾（omrdon）千兆网络电源组合电涌保护器（又称：电源网络二合一防雷器，电源网络二合一避雷器，电源网络二合一电涌保护器）是依据IEC和GB标准设计，主要用于各类弱电设备、安防设备、电信设备、网络设备的电源和1000M网络信号线路的雷击电磁脉冲（LEMP）保护，是一体化多功能电涌保护器。
功能特点：
1、最大通流容量：20KA(8/20μS)，电源线路采用两级复合平衡最安全线路，交流可以不分零/火线，零/火线随便接(直流需分正负极），差模(线对线)、共模(线对地)全模保护，残压低，特别适合室外设备，受雷击能量大，对残压值要求比较严酷的安装场所。
2、网络线路内部同样采用两级串联式复合型保护，差模(线对线)、共模(线对地)全模保护，残压低，使用寿命长；
3、能有效防止电源、网络等线路间电位差瞬时增大而造成的设备损坏；
4、采用集成化结构、在符合相关参数的情况下体积做到最小，不占空间;
5、电源电涌保护端口带LED失效指示（绿色:正常；熄灭:失效）；
技术指标：
名称 | 千兆网络电源组合电涌保护器 | |||||
SPD类别 | 复合型SPD | |||||
SPD功能 | 具有限压、限流功能 | |||||
型号 | OMPS-E1000/12/2-20 | OMPS-E1000/24/2-20 | OMPS-E1000/220/2-20 | |||
类型 | 电源 | 网络 | 电源 | 网络 | 电源 | 网络 |
标称工作电压Un | 12V | 5V | 24V | 5V | 220V | 5V |
最大持续运行电压Uc | 18V | 8V | 30V | 8V | 320V | 8V |
负载电流 | 10A | 500mA | 10A | 500mA | 10A | 500mA |
标称放电电流(8/20μS) In | 10kA | 5kA | 10kA | 5kA | 10kA | 5kA |
最大放电电流(8/20μS) Imax | 20kA | 10kA | 20kA | 10kA | 20kA | 10kA |
电压保护水平(In) Up | ≤48V (8/20μS) | ≤15V x-x(1.2/50μs) | ≤75V (8/20μS) | ≤15V x-x(1.2/50μs) | ≤900V (8/20μS) | ≤15V x-x(1.2/50μs) |
响应时间Ta | ≤25ns | ≤1ns | ≤25ns | ≤1ns | ≤25ns | ≤1ns |
传输速率Vs | - | 1000M bps | - | 1000M bps | - | 1000M bps |
插入损耗Ae | - | ≤0.2db | - | ≤0.2db | - | ≤0.2db |
接口类型 | 接线端子 | RJ45/1-8 | 接线端子 | RJ45/1-8 | 接线端子 | RJ45/1-8 |
安装接线规格 | 2.5mm2 | -- | 2.5mm2 | -- | 4mm2 | -- |
失效指示 | 绿色:正常 熄灭:失效 | -- | 绿色:正常 熄灭:失效 | -- | 绿色:正常 熄灭:失效 | -- |
过载故障模式 | SPD的限压部分网络侧内部开路，线路不运行，但是设备仍受到开路保护 | |||||
温度范围 | -40℃…+85℃ | |||||

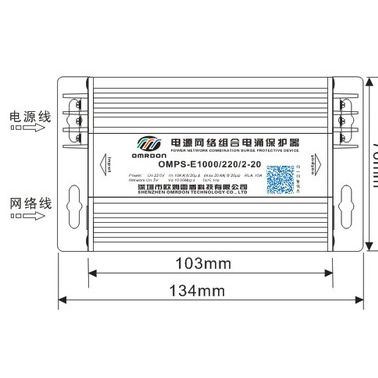

外形尺寸 | 136mmx76mmx41mm | |||||
外壳材料 | 铝合金 | |||||
外壳保护等级 | IP20 | |||||
测试标准 | GB18802.1 GB/T 18802.21 | |||||
安装方法：
1、防雷器串联安装在被保护设备端口前（“INPUT”标识端接入线路，“OUTPUT”标识端与被保护摄像机相连接）,PE端子接防雷地网。
2、线路端子接法（电源部分）：交流电源：两端分别对应接“L1-L1”“L2-L2”,不分零火线；
直流电源：两端分别对应接“L1-L1”“L2-L2”,直流分正负极，正极接L1,负极接L2,且勿接错。
3、RJ45网络信号线路接法：串联安装，RJ45水晶头直接插接即可。
4、接地线截面应≥4mm2，且尽可能短。安装本防雷产品要求接地电阻小于4欧姆，在接地线及接地电阻合格下防雷性能最优。
5、本防雷器免维护，雷雨后应及时检查和记录避雷器的工作状况。
