| 标称放电电流 | 5 |
|---|---|
| 响应时间 | ≤10ns |
| 最大操作电压 | 230 |
| 品牌 | 欧姆雷盾 |
| 型号 | OMS-LSA/1 |
产品介绍：
欧姆雷盾（OMRDON）OMS-LSA/10配线架专用电话防雷器主要用于通信系统程控电话交换机内外线、集团电话等设备提供线/线间及线/地间的浪涌过电压保护,直接插入KRONE( 科龙)LSA-PLUS配线架上，每组10线保护；特别适用于模拟电话交换和ISDN网络系统。应用于用于雷击区域LPZ0- LPZ1分区界面。
功能特点：
1、具有较低的导入阻抗，可减少信号衰减。
2、集成式，低成本保护多路电话线。
3、坚固、防火PC外壳，适合各种危险环境使用。
4、提供线对线，线对地的全保护模式。
5、反应时间快，小于10ns。
6、快速方便的插入式安装。
技术参数：
名称 | LSA配线架专用电话防雷器 | |
型号 | OMS-LSA/10 | |
货号 | 800326 | |
SPD类别 | 开关型 | |
标称工作电压Un | 110V | |
**大持续运行电压Uc | 230V | |
标称放电电流（8/20μS） In | 5kA | |
**大放电电流（8/20μS） Imax | 10kA | |
电压保护水平（In） （8/20μS）Up | 芯线-芯线 | ≤30V |
芯线-接地线 | ≤300V | |
响应时间Ta | ≤10ns | |
插入损耗Ae | ≤0.2db | |
传输速率Vs | 10Mbps | |
温度范围 | -40℃…+85℃ | |
保护线路 | 保护10线，10线一组 | |
接口类型 | LSA-PLUS | |
外壳材料 | 阻燃塑料 | |
外形尺寸 | 113*23*45mm | |
接地线径 | 2.5mm2以上 | |
安装方式 | 直接插接于KRONE(科龙)配线架上 | |
防雷器安装指导：

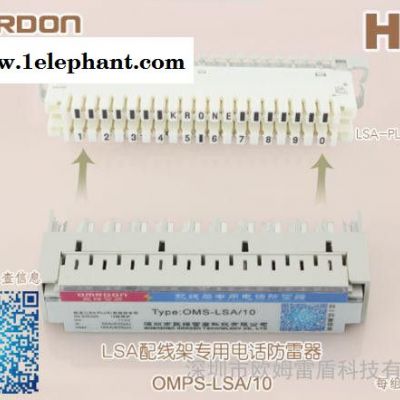

1、本系列电话防雷器的安装方式是直接插接于KRONE(科龙)配线架上；连接线或绝缘皮通过咬紧装置固定到KRONE配线架上，使用LSA-PLUS工具，将通讯线路卡接到底座上，可方便地串联接入线路当中。接地通过配线架系统接地，路径应尽可能短，长度不要超过1.5米。
2 、防雷器的PE线必须要与防雷系统地严格的等电位连接，否则将影响工作性能；为达到良好的防雷效果，防雷器接地宜用尽可能**短的线连接。
3、该防雷器在不超过要求的条件下安装是不需要长期维护的，只需系统例行维护；如在使用过程中，信号传输出现问题，换下防雷器后信号传输恢复正常，说明防雷器已经损坏，需维修或更换。
