| 标称放电电流 | 5 |
|---|---|
| 响应时间 | ≤1ns |
| 最大操作电压 | 15 |
| 品牌 | 欧姆雷盾 |
| 型号 | OMS-RJ45 |

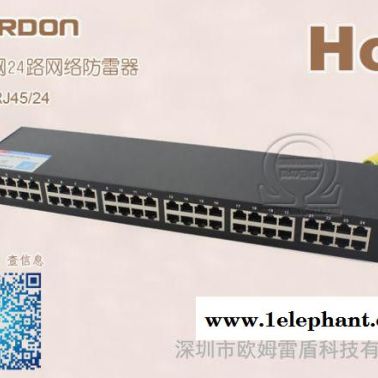

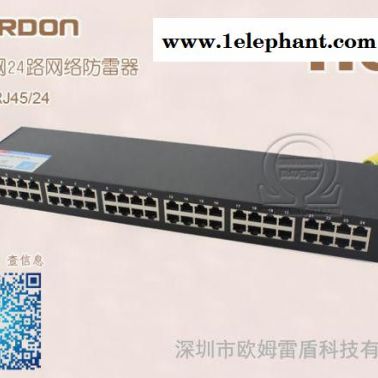

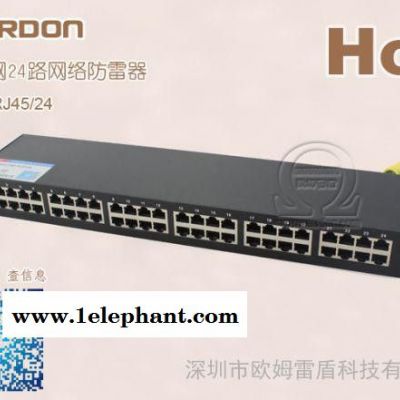

网络防雷器产品介绍：
欧姆雷盾（OMRDON）网络信号防雷器（ 网络电涌保护器、网络信号避雷器、网络信号过压保护器）用于保护敏感的以太网100M高速网络通信线路;广泛用于计算机网络通信传输系统、网络交换机、大型路由器等网络设备;使其免受雷电感应电压、电网电压波动干扰、静电放电和大负载启动产生的瞬间冲击电涌电压所造成的重大损坏。
网络防雷器工作原理：
电涌保护器（SPD）是电子设备雷电防护中不可缺少的一种装置，其作用原理是在正常情况下，电涌保护器处于极高的电阻状态，从而保证信号系统正常工作；当系统线路上出现电涌过电压、过电流时，SPD的电阻突变或持续下降为低阻抗，SPD立即在纳秒级的时间内导通，将电涌能量通过SPD泄放入大地；当电涌过后，电涌保护器又迅速恢复为高阻状态，从而不影响系统正常运行。
网络防雷器功能特点：
1、该产品采用二级复合型保护电路设计。
2、核心元件选用国际**产品，应用先进的生产工艺制造，质量可靠。
3、具有通流容量大、残压水平低、反应灵敏、性能稳定、插入损耗低等特点。
4、单路/8路/16路/24路可自由选择，安装更方便，不占空间。
产品应用和安装位置：
欧姆雷盾（OMRDON）网络信号防雷器适用于雷击区域的LPZ2-3区域或更高界面，一般安装于计算机网络通信传输系统设备、网络交换机、大型路由器等网络设备信号输入端。
网络防雷器技术参数：
名称 | 网络信号防雷器 | ||
产品型号 | OMS-RJ45/8 | OMS-RJ45/16 | OMS-RJ45/24 |
货号 | 800333 | 800310 | 800311 |
SPD类别 | 复合型 | ||
SPD功能 | 具有限压、限流功能 | ||
标称工作电压Un | 5V | ||
标称放电电流In（8/20μs） | 5KA | ||
**大放电电流Imax（8/20μs） | 10KA | ||
限制电压Up | 15V | ||
数据传输速率Vs | 100M bps | ||
插入损耗Ae | ≤0.2dB | ||
响应时间Ta | ≤1ns | ||
接口形式 | RJ45 | ||
保护引脚 | 1/2、3/6 | ||
接口数量 | 8路 | 16路（口） | 24路（口） |
安装方式 | 串联 | 串联，19"机架式 | |
过载故障模式 | SPD的限压部分网络侧内部开路，线路不运行，但是设备仍受到开路保护 | ||
工作环境 | 温度-25～+65℃；湿度≤95%（25～30℃） | ||
外壳保护等级 | IP20 | ||
测试标准 | GB18802.1 -18802.21，IEC61643-21：2000 | ||
