| 标称放电电流 | 5 |
|---|---|
| 响应时间 | ≤1ns |
| 最大操作电压 | 32 |
| 品牌 | 欧姆雷盾 |
| 型号 | OMS-EX24/2 |
产品介绍：

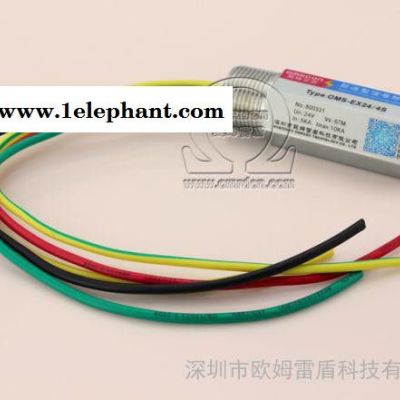

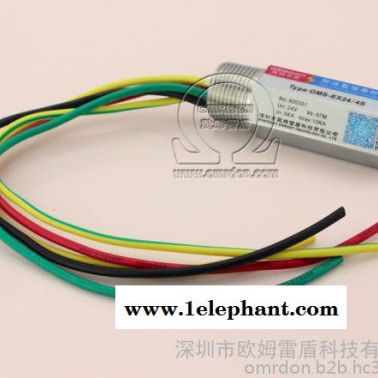

防爆型管式信号防雷器用于危险区域中本质安全电路和总线系统的电涌保护。
功能特点：
◎ 较高的浪涌抑制能力
◎ 安装快速、方便
◎ 全密封整体型防爆外壳
◎ 螺旋安装保证了系统的封闭性
◎ 插入损耗低（≤0.3db)。
◎ 传输速率高，使用频率范围大。
技术参数：
产品名称 | 防爆型信号防雷器 | |
型号 | OMS-EX24/2S | OMS-EX24/4S |
保护线数 | 2线保护 | 4线保护 |
标称工作电压Un | 24V | 24V |
**大持续运行电压Uc | 32V | 32V |
标称负载电流IL | 0.55A | 0.55A |
标称放电电流（8/20μS）In | 5kA | 5kA |
**大放电电流（8/20μS）Imax | 10kA | 10kA |
线-线电压保护水平（In）Up | ≤58V | ≤58V |
线-PG电压保护水平（In）Up | ≤1200 V | ≤1200 V |
带宽fg | 20MHZ | 20MHZ |
温度范围 | -40℃…+80℃ | -40℃…+80℃ |
响应时间Ta | ≤1ns | ≤1ns |
寄生电容 | ≤15pF | ≤15pF |
安装接线规格 | 2.5mm2 | 2.5mm2 |
外壳材料 | 304不锈钢防爆壳体 | 304不锈钢防爆壳体 |
外形尺寸 | ￠28X75mm | ￠28X75mm |
安装方式 | 3/4”螺丝 | 3/4”螺丝 |
典型应用 | 4-20mA测量电路或总线系统 | 4-20mA测量电路或总线系统 |
防护等级 | IP67 | IP67 |
防雷器安装指导：
1、防爆型管式信号防雷器系列可以安装在LPZ0-1区或直接串联安装在被保护设备（或系统）前端，安装时离被保护的设备（或系统）越近越好。
2、防雷器接地用尽可能**短的线连接。该保护器接地采用端子接地方式，接地线必须与防雷地线（或被保护设备的外壳）相连。信号的屏蔽线可直接接到接地端子上。
3、该防雷器在不超过要求的条件下安装是不需要长期维护的，只需系统例行维护；如在使用过程中，信号传输出现问题，换下电涌保护器后信号传输恢复正常，说明电涌保护器已经损坏，需维修或更换。
