| 材质 | 亚克力 |
|---|---|
| 工作电压 | 110V |
| 供电电压 | 120v |
| 环境温度 | 温度：-10℃～+55℃ |
| 监视电流 | 35A |
| 检测范围 | 500米 |
| 类型 | 烟雾探头感应器 |
| 探测方式 | 光电 |
| 外形尺寸 | 100*44.5 |
| 相对湿度 | 相对湿度≤95%，不凝露 |
| 响应时间 | 10s |
| 颜色 | 白色 |
| 重量 | 1kg |
| 主要适用范围 | 家居场所 |
| 品牌 | topscomm |

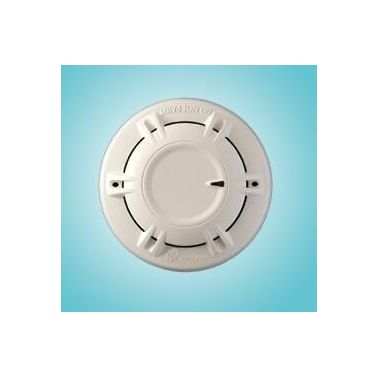

JTY-GM-TS1001点型光电感烟火灾探测器
1.强电保护电路，防止现场总线错接AC220V+20%造成产品损坏。
2.超低功耗设计，低监视及报警电流。
3.自主知识产权通讯芯片及总线协议，一体化单片机，内含放大电路，报警上传时间小于1s。
4.采用后向红外散射技术，黑烟响应性能优良。
5.对灰尘积累采用多级数字调制的漂移补偿技术，清洗周期比普通补偿技术延长3-5倍。
6.通过控制器可快速查询探测器的污染程度及报警烟浓度曲线。
7.超薄外形设计，指示灯360°可见，可通过控制器设置为巡检指示灯关闭状态。
8.底座采用专利免剥线技术，可满足现场复杂线路快速接线。
技术特性| 内容 | 技术参数 |
| 工作电压 | 总线16V～28V |
| 监视电流 | ≤160μA |
| 报警电流 | ≤200μA |
| 指 示 灯 | 红色，巡检时闪亮，报警时常亮 |
| 线 制 | 无极性二总线 |
| 编码方式 | 电子编码，可在1～252之间任意设定 |
| 外形尺寸 | Φ100mm×44.5mm（带底座） |
| 壳体颜色 | 米白色 |
| 使用环境 | 温度：-10℃～+55℃ 相对湿度≤95%，不凝露 |
| 执行标准 | GB 4715-2005《点型感烟火灾探测器》 |
结构特征
本探测器外形结构示意图如图1：
图1
安装方法本探测器安装示意图如图2：
图2
预埋盒可采用86H50标准预埋盒，其外形结构示意图如图3：
图3
TS-DZ-1401探测器通用底座外形结构示意图如图4：
图4
底座上有2个免剥线接线端子，安装时先将总线分别接在免剥线接线端子上（不分极性）。注意：接线时不需剥开线缆，只需将线缆放在免剥线端子的刀口上，用螺丝刀拧紧免剥线端子，线缆与端子即可导通。接线步骤示意图如图所示：
步骤1 抬起免剥线端子
步骤2 将线缆放入免剥线刀口，用螺丝刀拧紧
接线完毕后，将底座固定在86盒上。（备注：也可先将螺钉固定在86盒上，再将底座旋入固定位置，最后再将螺钉拧紧。）
探测器与底座上均有定位凹槽，使探测器具有唯一的安装位置。待底座安装牢固后，将探测器底部的凹槽C对准底座凹槽A处，顺时针旋转至凹槽B处，即可将探测器安装在底座上，见图2。
全新的探测器底座免剥线设计，全新的线路卡扣设计是提高工作效率的核心，从线路的安装到安装结束，仅需短短数秒，您将享受最为便捷的安装过程。
布线要求无极性二总线宜选用RVS-2×1.0mm2或1.5mm2阻燃或耐火双绞线。穿金属管或阻燃管敷设。
注意事项1.随探测器附带的塑料防尘罩，在现场安装后及未检测验收前，请勿摘除，以免探测器受到灰尘污染。房屋进行装修、粉刷施工时，请务必装上防尘罩。
2.有大量粉尘、水雾、蒸汽滞留的场所不宜选用感烟探测器。
