| 加工定制 | 是 |
|---|---|
| 产品规格 | MP |
| 外形尺寸 | 900*700*1100（mm）（mm） |
| 重量 | 100（Kg）（Kg） |
| 产品用途 | 3C认证 |
| 品牌 | 赛思特 |
| 型号 | QBS |

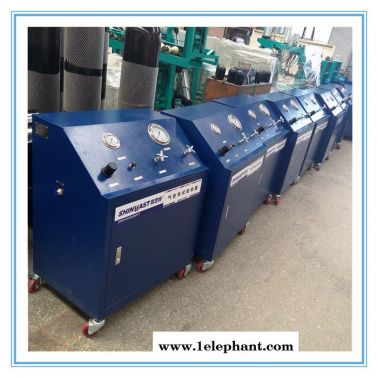

水压试验机

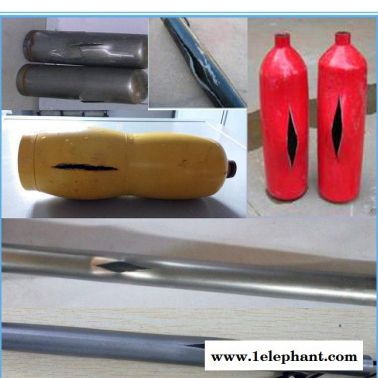

瓶注满水之后进行的水压强度试验，利用水压试验机增压装置连接瓶子，增至所需检测的压力进行强度保压试验。
型号：ZYJ-1
1.气源压力：0.5-0.8Mpa
2.试验压力：≥30MPA
3.每次试压瓶数：1只
4.保压时间：1min
5.气液增压泵型号GD64或40
6.1.6级耐震压力表，高压针阀开关及卸载。
7.箱体蓝色喷塑
8.水源用户自备，先注水，再增压
可选压力出口为两路两个压力表（七氟丙烷/CO2）
七氟丙烷
药剂充装系统
QBS-STA02-MP
一、设备特点及用途
此类充装系统以压缩空气作为动力源，带动药剂的输送灌装，当输送重量达到一定的数值时，通过传感器传送信号至驱动气源电磁阀/高压电磁阀，气源关闭，系统停止工作；连接好氮气源（瓶装氮气），减压阀减至所需要的压力，打开高压氮气针阀，注入氮气，观察设备上的压力表，当七氟丙烷钢瓶压力达到指定压力时，关闭高压氮气针阀，充装完成。此系统具有体积小，重量轻，操作简单，维护方便，性能可靠，使用范围广泛等特点，特别适用与消防行业七氟丙烷等药剂的充装回收等。同时适用于各种气体、液体的高压充装与回收，气密检测等。
二、设备组成：
QBS-STA02-MP丙烷充装系统（标配）+非标配件（压力表、称重台、电控部分、传感器）+真空泵
三、型号意义
QBS-STA02-MP
QBS------------------------------充装增压系统
STA02----------------------------增压比为2:1
MP-------------------------------七氟丙烷专用类别
四、充装流程：
五、产品工作原理
六、技术参数
1. 驱动气源：3-8bar压缩空气2. 充装介质：七氟丙烷药剂 等3. 输出压力：0-1.6MPa （可选）4. 气源接口：Φ12快插 5. 输出接口：ZG1/4内螺纹 6. 充装精度±100g ，±0.1mpa 7. 箱体尺寸及外观：非标订做七、主要配置
序号 | 名 称 | 数量 | 规格型号 | 品牌产地 |
| 1. | 七氟丙烷输送泵 | 1 | STA02 | 济南赛思特 |
| 2. | 高压压力表 | 1 | YN-100-16mpa | 科迈 |
| 3. | 低压压力表 | 1 | YN-60-1mpa | 科迈 |
| 4. | 不锈钢球阀 | 1 | SQV-10 | 济南赛思特 |
| 5. | 手动球阀 | 1 | SQV-16 | 济南赛思特 |
| 6. | 铜球阀 | 1 | SQP-16 | 赛思特/SCV70 |
| 7. | 高压针阀 | 1 | SCV70-70mpa | 赛思特 |
| 8. | 卸荷针阀 | 1 | SCV70-70mpa | 赛思特 |
| 9. | 调压阀 | 1 | UFR04 | 南浦气动 |
| 10. | 油雾器 | 1 | UFRL04 | 南浦气动 |
| 11. | 传感器 | 1 | KSDR-1 | 昆山丹瑞 |
| 12. | 精密电子称 | 1 | 500kg | 赛思特/单片机编程 |
| 13. | 真空泵 | 1 | 380V | 济南赛思特 |
| 14. | 电控盘 | 1 | shineeast | 济南赛思特 |
| 15. | 电磁阀 | 1 | SST-20 | 三立信 |
| 16. | 管路、接头、阀门及组装 | 1 | shineeast | 赛思特 |
| 17. | 箱体 | 1 | 非标定制 | 济南 |

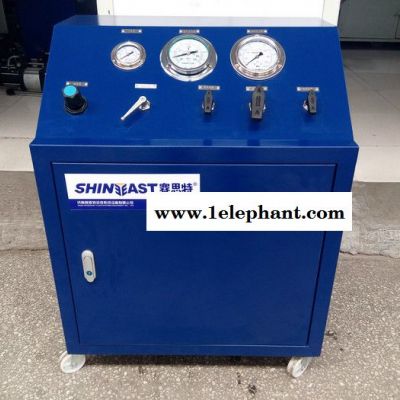

八、设备主机外形参考：
七氟丙烷/CO2瓶检测设备
七氟丙烷/CO2气瓶检测线设备
七氟丙烷/CO2检测设备检测范围：
本检测设备适用于检测公称直径：φ279-φ450mm 长度范围：400-1850mm七氟丙烷及二氧化碳气瓶，满足该气瓶的定期检测与评定。
本检测设备适用于20150901消防CCC认证。
序号 | 产品名称 | 单位 | 数量 | 单价 | 备注 |
1 | 翻转机 | 台 | 2/4 | 00 | 90° |
2 | 内部清洗机 | 台 | 1 | 00 | 含翻转架 |
3 | 翻转注水机 | 台 | 1 | 00 | 含翻转架 |
4 | 内部干燥机 | 台 | 1 | 00 | 蒸汽 |
4 | 内部干燥机 | 台 | 1 | 00 | 电加热 |
5 | 水压试验机 | 台 | 1 | 00 | 30MPa |
6 | 立式瓶阀装卸机 | 台 | 1 | 00 | 2000Nm扭矩 |
7 | 气密性测试机 | 台 | 1 | 00 | 30MPa |
8 | 手动操作台 | 台 | 1 | 00 | 气密配套 |
9 | 滚道架 | 米 | 18 | 00 | 输送线 |
10 | 药剂充装系统 | 台 | 1 | 00 | 充装 |
气瓶内部清洗机
参考图
本设备适用于对直径在φ279m m-φ450mm范围内的气瓶内部进行高压清洗。
工作时气瓶为平躺在翻转架上，气缸加紧固定好瓶子后翻转至瓶口朝下，利用高压喷射泵对瓶内进行清洗，设备下方需要挖地沟或做排水功能。
主要技术参数
型号：ZQX-K
1.处理气瓶直径范围：φ279-φ450mm
长度范围：400-1850mm
2.电机功率：0.75KW 喷射泵380V
3.翻转角度：60°-75°
4.工位数：1
5.气缸125mm
6.控制台灰色喷塑
7.手转阀0-10bar
立式装卸瓶阀
适用于对直径在φ279-φ450m m、高度400-1850mm范围内的各种气瓶进行瓶阀装卸。操作简单，性能安全可靠。
工作时瓶直立在设备底座，液压加紧固定后从上方进行装卸瓶阀，在设备侧面电控箱上设置扭矩力。
主要技术参数
型号：ZLV-ZX
主要技术参数：
1.电机功率：3.0kW；
2.主轴转速：8r/min；
3.气源压力：0.5-0.8MPa；
4.扭矩传感器：2000NM (含仪表显示屏，可设置）
5.动力包液压加紧，减速机，
6.升降装置
7.含三套规格工装
翻转注水机
型号：ZKZ-1
翻转角度：90°
主要技术参数
型号：TFZ-1
(1)适应气瓶长度：400-1850mm
(2)使用气瓶直径：φ279-φ450
(3)气源压力：0.4-0.8MPa
(4)工 位 数：1
在瓶子直立时进行注水，此设备配套检测线为佳，单独设备可选择不需要，只需用水管注满瓶即可。
气瓶内部干燥机（蒸汽或电加热）
参考图
工作时瓶子在翻转架上翻转至瓶口朝下，利用蒸汽发生器或电加热器产生高温对气瓶内部进行干燥。
主要技术参数
型号：GZ-01
1.适用气瓶：直径φ219-φ450mm 长度400-1850mm
2.总 功 率：18KW
3.翻 瓶 架：1工位
4.蒸汽发生器/电加热器
蒸汽加热时间短，电加热时间长。
干燥完毕进行上瓶阀
气密性试验设备
瓶干燥完毕之后装好瓶阀，之后进行气密性试验。做气密性测试，以检验瓶体、阀门及阀座、丝扣等处有否泄漏。本机由水箱、升降架、气动控制系统等组成，结构简单合理、操作灵活、方便安全、操作系统采用气动控制，适用于七氟丙烷/CO2气瓶气密性试验。
型号：QM-3
1、工作效率： 60-80只/h
2、适应气瓶长度：400-1850mm
3、使用气瓶直径：φ219-φ450
4、气源压力： 0.5-0.6Mpa
5.气缸缸径125mm
6.材质：槽钢方管、圆管φ22
7.板材厚度6mm
水箱内可选水高度漫过气瓶300mm
需要客户提供高压气源
翻转机（配合成套检测线使用）
作用是把气瓶从直立状态翻转到翻转架或滚道架，避免人力抬瓶。
型号：ZFZ-1
气瓶长度: 400～1850mm
气源压力：0.3～0.8MPa
翻转角度：90度
气缸125mm
翻转架数量：成套线需一上一下瓶两个，如上阀机也成线的话再需一上一下两台。
滚道架(检测线用）
长度：18M
适应气瓶长度：400-1850mm
气体增压系统
作用于七氟丙烷药剂的充装和瓶内残余气体的抽取 （大罐倒小罐）
型号：GBS-STA02
气体增压泵型号STA02NL
最高出口压力16bar
最大流量：20L/min
进气压力4-8bar
增压泵材质304不锈钢
此充装系统为充装药剂，充满后用氮气加压（系统有氮气入口）
此系统加压只是药剂本身的加压1.6MPa或4.8MPa
此系统无称重装置
赛思特车载气瓶检测设备
设备现场照片
4、检测流程图
