| 产品别名 | 安全阀校验台 |
|---|---|
| 用途 | 用于安全阀的校验 |
| 适用行业 | 安全阀检测行业 |
| 产品用途 | 用于安全阀检测 |
| 规格 | 10*20 |
| 品牌 | 赛思特 |
| 型号 | svt15-200 |
附件二：
.主要设备及参数

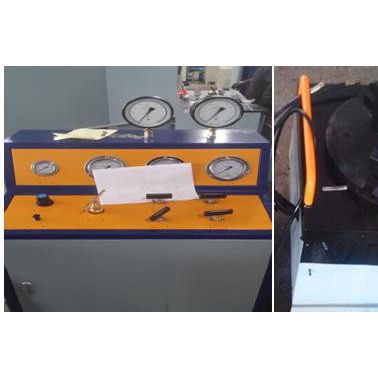

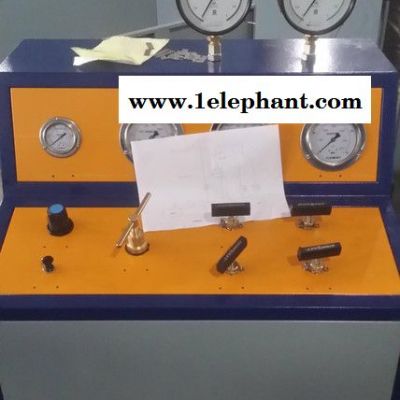

赛思特牌安全阀校验台是根据**相关规定设计算，制造的用于安全阀性能测试的试验设备，主要由动力系统、工件装夹系统、手动操作系统，组成。安全阀试验台是用高压气为介质来检验安全阀的密封性能、起跳压力、回座压力等。
2.设备参数
a) 加压范围：0-40MPa**大输出压力40MPa；
b) 试验介质：空气；
c) 测试压力输出：1路；
d) 测试阀门口径：DN 15-400mm
e) 压力控制精度：≤±1%F.S；
f) 压力测量精度：0.4级压力表；
g) 压力表测量范围：0-2.5MPa，0-16MPa，0-25MPa，0-60MPA
h) 夹紧方式：气动液压液夹紧；
i) 密封方式：密封圈密封；
j) 驱动气源：≤7bar**大耗气量：0.8标准立方米/分；
压缩空气质量要求：过滤精度：15μm；常压露点：3℃；含油量(PPM)：≤5.0
1. 主要配件主要设备清单
序号. | 名称 | 品牌 | 规格 | 产地 | 单位 |
| 1. | 空气增压泵 | SHINEEAST | STT60 | 济南赛思特 | 台 |
| 2. | 气液增压泵 | SHINEEAST | GD80 | 济南赛思特 |
|
| 3. | 夹紧动力包 | SHINEEAST | 16MPa
| 济南赛思特 | 台 |
| 4. | 二联件 | 南普 | UF/O-04 | 温州 | 件 |
| 5. | 手动针阀 | 科纬 | 700bar | 江苏 | 件 |
| 6. | 减压阀 （二位三通） | 敦阳 | 0-40MPa | 上海 | 件 |
| 7. | 精密压力表 | 凯曼 | 0-1.6MPa/0.4级 |
|
|
| 8. | 精密压力表 （0.4级） | 凯曼 | 0-2.5MPa/0.4级 | 南京 | 块 |
| 9. | 精密压力表 （0.4级） | 凯曼 | 0-4Ma/0.4级 | 南京 | 块 |
| 10. | 精密压力表 （0.4级） | 凯曼 | 0-10MPa/0.4级 | 南京 | 块 |
| 11. | 精密压力表 （0.4级） | 凯曼 | 0-25MPa/0.4级 | 南京 | 块 |
| 12. | 精密压力表 （0.4级） | 凯曼 | 0-60MPa/0.4级 |
|
|
| 13. | 压力表 | 科迈 | 0-60MPa/2.5 | 国产 | 块 |
| 14. | 压力表 | 科迈 | 0-1Mpa/2.5 | 国产 | 块 |
| 15. | 数显表 | 赛思特 | 控制调节夹紧力 | 国产 | 快 |
| 16. | 管路连接附件 | SHINEEAST |
| 国产 | 批 |
| 17. | 转换密封座 | SHINEEAST | SPT(12) | 济南赛思特 | 套 |
23 | 焊接式工作台架 | SHINEEAST | SPT(03) | 济南赛思特 | 架 |
25 | 储气罐 | 格瑞特 | 4L | 重庆 | 支 |
26 | 蓄能器 | 国产 | 6.3L | 朝日 | 支 |
27 | 夹紧缸 | SHINEEAST | 20T | 济南赛思特 | 件 |
29 | 机柜 | SHINEEAST | 约1100*1200*700 | 济南赛思特 | 件 |

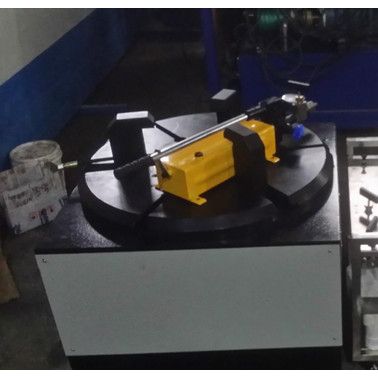

| 夹紧台 | SHINEEAST | 约640*640*560 | 济南赛思特 | 件 |
30 | 不锈钢水箱 | SHINEEAST | 250*300*320 | 济南赛思特 | 件 |
31 | 夹紧卡盘 | SHINEEAST | DN250 | 济南赛思特 | 件 |
