| 往复单元 | 柱塞泵 |
|---|---|
| 材质 | 不锈钢 |
| 驱动方式 | 气动 |
| 性能 | 防爆 |
| 用途 | 增压泵 |
| 叶轮数目 | 单级 |
| 泵轴位置 | 卧式 |
| 叶轮结构 | 半开式叶轮 |
| 功率 | 505（kw） |
| 规格 | 50*20 |
| 转速 | 504 |
| 流量 | 202 |
| 原理 | 柱塞泵 |
| 扬程 | 501 |
| 品牌 | 赛思特 |
| 型号 | STA系列 |

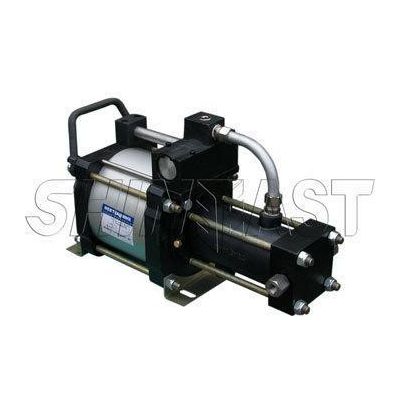

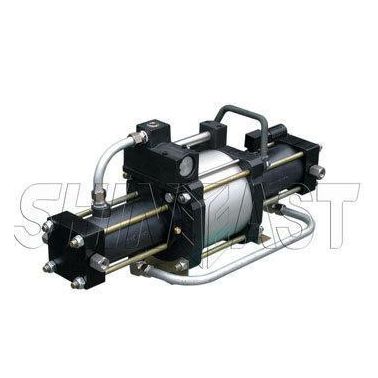

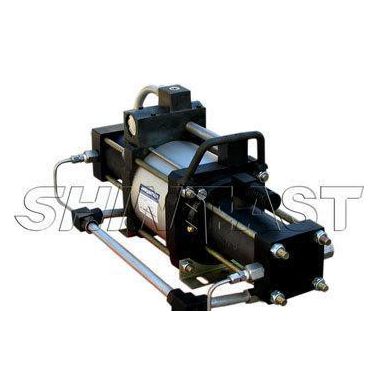

STD系列气体增压泵
STD系列气体增压泵为单级增压泵，为达到所需压力气体输入口输入气压需要一定程度的预增，预增压力因达到的**大压力不同而不同**大可增压至80Mpa。该系列气体增压泵换向方式与STA系列完全相同，不同之处在于该系列气体增压泵泵为STA系列基础上制造的双头泵，整台泵全部采用铝合金及不锈钢制造。该系列泵的驱动活塞直径为160mm，驱动气压≤8bar,两端泵头均带有排气冷却。出厂时两入口及两出口可按用户要求连接好管路。
气体增压泵应用范围比较适合用于高压力、小流量的场合，如气密性试验、高压反应釜充气、汽车制动系统测试、高压气体输助注塑等场合。气体压缩泵可压缩气体介质
空气、氧气(O2)、氮气(N2)、氢气(H2)、氦气(He)、氖气(Ne)、氩气(Ar)、天然气、煤气二氧化碳(CO2)、(CO)**(N2O)、重氢(D2)、制冷剂、灭火剂、甲烷丙烷等烷烃类气体、医院呼吸气体(N2＋O2)、六氟化硫气体(SF6)乙烯(C2H4)、惰性气体等。
| 型号 | 增压比 | **小气体入口压力PA | **大气体入口压力PA | **大气体入口压力PB | 气体出口压力计算公式PB= | 接口尺寸 | **大流量LN/min(PL=6bar) | |||||
| bar | psi | bar | psi | bar | psi | 驱动口 | 入口 | 出口 | ||||
| STD10 | 10:1 | 5 | 72.5 | 80 | 1160 | 80 | 1160 | 10PL+PA | G1/2 | NPT3/8 | NPT3/8 | 372(PA=6 bar) |
| STD25 | 25:1 | 10 | 145 | 200 | 2900 | 200 | 2900 | 25PL+PA | G1/2 | NPT1/4 | NPT1/4 | 154(PA=20bar) |
| STD40 | 40:1 | 15 | 217.5 | 320 | 4640 | 320 | 4640 | 40PL+PA | G1/2 | NPT1/4 | NPT1/4 | 92(PA=20bar) |
| STD60 | 60:1 | 25 | 362.5 | 480 | 6960 | 480 | 6960 | 60PL+PA | G1/2 | NPT1/4 | NPT1/4 | 115(PA=40bar) |
| STD100 | 100:1 | 35 | 507.5 | 800 | 11600 | 800 | 11600 | 100PL+PA | G1/2 | NPT1/4 | M14×1.5 | 74(PA=40bar) |
PL=驱动气压 PA=输入气压 PB=输出气压
气体增压泵产品特点及应用： 赛思特气体增压泵是由赛思特公司引进国外产品技术，不断创新改良而成，赛思特气体增压泵有以下特点：多种气体驱动：压缩空气、氮气、水蒸气、天然气等均可做为泵的驱动气源。应用范围广：工业领域用于机床中的气动卡盘夹紧、蓄能器充气、高压瓶充气，将低压气体转换成高压气体等。凡是气源压力不够高，无论是工业机械或测试装置，均可采用赛思特气气增压泵。自动保压：无论何种原因造成保压回路压力下降，赛思特泵将自动启动，补充泄漏压力，保持回路压力恒定。操作安全：采用气体驱动，无电弧及火花，完全用于有易燃、易爆的液体或气体的场所。维护简单：与其它的气驱泵比较，赛思特泵可完成同样的工作，但其零件及密封少，维护更简单。性价比高：赛思特气气增压泵是一种活塞式泵，工作时，赛思特气体增压泵迅速往复工作，随着输出压力的增高，泵的往复速度减慢直止停止，此时，泵输出的压力恒定，能量消耗**低，各部件停止运动，由于活塞式泵结构简单，故易于维护。 典型应用如下：◆阀门、管件、压力容器等提供静压和测试。◆航空航天附件维修后的静态、动态测试◆安全阀门校定◆阀门及井口装置水中冒泡试验◆气压调节器的检测◆汽车制动系统测试◆通信电缆充气设备◆飞机轮胎和液压蓄能器充氮气◆辅助注塑中高压氮气充气◆超纯气体的压缩(CO2超临萃取)◆高压气体系统和仪器的测试。◆地址标本破坏性测验◆去矿化作用，如反渗透作用及脱盐作用◆提供压力以测验或校准天然气元件◆记录井下流体深度声波设备的动力◆高压气体流形态研究。
