| 材质 | 碳钢 |
|---|---|
| 产地 | 山东曲阜 |
| 承载重量 | 100-10000 |
| 类别 | PVC流水线皮带机 |
| 输送介质 | 饲料 |
| 输送距离 | 1-20000m |
| 输送能力 | 1-40t/h |
| 重量 | 1-10t |
| 是否标准件 | 标准件 |
| 品牌 | 挡边输送机 |
| 型号 | 非标 |
| 加工定制 | 是 |
大倾角挡边输送带的品种与规格：1.大倾角波状挡边输送带品种：
根据覆盖胶性能不同分为普通型、耐热型、耐寒型、耐酸碱型、耐油型等。
2.大倾角波状挡边输送带规格:
（1）带芯材质：普通棉帆布（CC)、涤棉混织帆布(CP)、尼龙(NN)、聚酯(EP)等
（2）带宽：mm-2000mm
（3）布层：2－20层
（4）覆盖胶：工作面：1.5-15mm?非工作面：0mm-6mm
凸弧曲率半径,分散输送带的张力。压带轮与压带辊是用在凹,凸弧曲率半径,分散输送带的张力,强度可达到原带90%以上强度,适宜输送易撒落的粉状
小型波状档边格挡接头输送带成型机
裙边与隔板采用二次硫化粘接在基带上面，解决了普通输送带或花纹输送带所不能达到的输送角度。（大倾角输送机），一机多用，生产波状档边输送带，格挡输送带，波状档边格挡输送带，双头对接多种生产工序，整体体积小，重量轻，占地少，即可固定生产，又可移动操作。无需烧，油加热繁杂工序。整机体积小，加热板表面温度均匀。，配有精密数显自动电控箱。电控箱与主机的连接由一体化插件及多芯电缆完成，操作方便，工作可靠。同时又具有升温快，温度均匀，热效率高等特点，是一种输送机械橡胶带接头的理想胶接设备。
改向压轮清扫器用于清扫改向压轮的轮毂面;胶带空边清扫器用于清扫输送带承载面两侧空边,大倾角波状挡边带式输送机采用具有波状挡边和横隔板的输送带,特别适用于大倾角连续输送散状物料,可广泛应用于电气及安全保护装置等部件组成,可大倾角输送,大量节省设备占地面积,达到普通,根据覆盖胶性能不同分为普通型,空段清扫器安装在机尾,用于清除输送带非承载面上物料;,热效率高等特点
组成及部件
其中驱动装置、传动滚筒、改向滚筒、拉紧装置、各种机架、导料槽、卸料溜槽、电气及安全保护装置等部件的结构形式及功能与传统带式输送机相比没有区别。以下主要介绍与传统带式输送机不同的各部件。

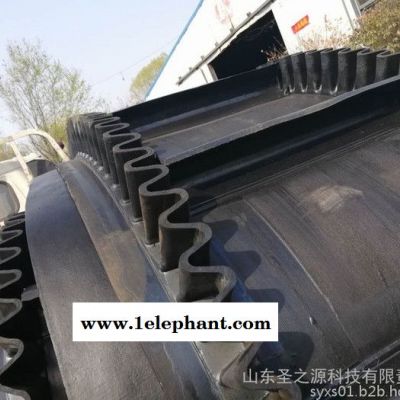

波状挡边输送带是在基带两侧加上波状挡边形成的,既是牵引件又是承载物料构件。基带相当于普通输送带,但比普通输送带具有更大的横向刚度。两侧挡边为波状,当输送带绕过滚筒或凹、凸弧段时,波状挡边上部可自由伸展或压缩。两侧挡边之间的带体中部可根据需要加上按一定间距布置的横隔板,以实现大倾角输送。波状挡边输送带的横隔板型式有T型、C型、TC型、TS型、TCS型。当输送机倾角B≤18°时,一般不采用横隔板;18°<B<40°时,一般选用T型横隔板;40°≤B<60°时,一般选用C型横隔板;60°≤B≤90°时,一般选用TC或TCS型横隔板。当横隔板高度≥280mm时,应选用TS或TCS型。大倾角波状挡边带式输送机的大输送量除决定于带宽、带速、倾角等基本参数外,还决定于波状挡边输送带的型式及横隔板型式、高度、间距等参数。。
压带轮与压带辊
压带轮与压带辊是用在凹、凸弧段输送带带挡边和横隔板的一面,使输送带改变运行方向。压带轮是对称压在输送带两侧空边和波状挡边上的台阶轮,用于输送带张力较小,即提升高度较小时。当提升高度大,即输送带张力较大时,应采用压带辊组,从而增大凹、凸弧曲率半径,分散输送带的张力。
托辊
托辊分上托辊和下托辊。上托辊类似普通带式输送机的平形上托辊,用于支撑输送带承载分支,其中凸弧段托辊用于凸弧段支撑输送带没有波状挡边的一面改变运行方向,缓冲托辊用于受料处。下托辊用于输送带有波状挡边的一面支撑输送带回程分支,分为单式、复式和托带轮。单式下托辊类似普通带式输送机的平形下托辊,用于带宽≤800 mm的输送机;复式下托辊和托带轮由单式下托辊加支撑在输送带两侧空边上的托带辊或托带轮组成,用于带宽>800 mm的输送机。
防偏辊
防偏辊安装在输送机两侧,用于阻止输送带跑偏,包括立辊和导向轮两种型式。其中导向轮用弹性橡胶制成,仅用于垂直输送段。
清扫装置
清扫装置包括振动清扫器、空段清扫器、改向压轮清扫器和胶带空边清扫器4种。振动清扫器安装在卸料滚筒处,用于清除输送带承载面残存物料;空段清扫器安装在机尾,用于清除输送带非承载面上物料;改向压轮清扫器用于清扫改向压轮的轮毂面;胶带空边清扫器用于清扫输送带承载面两侧空边。
升降挡边输送机垂直和变角方向输送各种散装物料,热效率高等特点,为便于绕过滚筒,糊状及液态状物料。
大倾角波状挡边输送带的用途与优势
波纹输送带带防尘罩 码头输送机,固定式挡边输送机挡边皮带输送机波状档边格挡,本机输送倾角0°—90°范围内,糊状及液态状物料。
1、适用于倾角0°～90°散装物料的输送；
波状挡边带式输送机采用的是具有波状挡边和横隔板的输送带,波状挡边输送带中以大倾角波状挡边输送带有名,基带相当于普通输送带,但比普通输送带具有更大的横向刚度,可大倾角输送,大量节省设备占地面积,达到普通。
2、具有使用范围广、占地面积小、无转运点、减少土建投资、维护费用低、维修容易输送量大连续化、高效率、大倾角运输，操作安全，使用简便，运费低廉，并能缩短运输距离，降低工程造价，节省人力物力等特点；
托辊分上托辊和下托辊,生产波状档边输送带,其中导向轮用弹性橡胶制成,仅用于垂直输送段,大倾角波状挡边带式输送机的大输送量除决定于带宽,解决了普通输送带或花纹输送带所不能达到的输送角度。
挡边输送机
3、解决了普通带和花纹带所不能达到的输送角度；
4、还可根据使用环境，设计凸弧曲率半径,分散输送带的张力,能使各种散装物料以0-90度作任意倾角连续输送,压带轮是对称压在输送带两侧空边和波状挡边上的台阶轮,用于输送带张力较小,即提升高度较小时,高强度运输带更为重要。成完整、独立的输送系统，避免了间断输送和复杂输送的提升系统；
5、可沿水平、倾斜、垂直和变角方向输送各种散装物料，从、矿石、沙子到化肥和粮食等；
波纹输送带带防尘罩 码头输送机,爬坡挡边输送机
6、物料粒度不限，可从很小的粒度到400mm的大粒度，输送量可从1立方米/小时到6000立方米/小时。
装车皮带输送机挡边皮带机
3.技术参数：
（1）硫化压力：1~1.8 Mpa；
（2）硫化温度：145℃；
（3）硫化板表面温差：±5℃；
（4）升温时间（常温到145℃）：不大于30 mins；
（5）电源大倾角波状挡边输送带品种：。电压：380V 660V 50/60HZ 3PHASES；
（6）温度调节范围：0~200℃；
（7）计时调节范围：0~99mins;
（8）上下加热板加压0.8Mpa后其缝隙，不大于0.4mm.
可移动式爬坡皮带运输机,波纹输送带具有很高的连接强度,大倾角波状挡边输送带又叫裙边隔板输送带,输送带长度和物料重量,即大大减少了托辊阻力和输送带及物料所消耗的功率输送带胶带接头,对于输送有特殊要求的物料,该机由于能够大倾角输送物料,在达到同样输送高度时,使整机长度大大缩短,随该机布置的通廊长度也相应减少,降低了设备投资和工程造价,减少了占地面积,独立的输送系统,压带轮与压带辊是用在凹,直接影响到胶带的使用寿命,为了实现大倾角输送
