货号	JPX01,HPX系列
规格	齐全
材质	ABS
工艺	注塑/注射
插拔次数	10000（次）
适用线缆类型	通用
适用范围	机房
品牌	3W三网通信,泰平通信
型号	JPX系列，HPX系列，MDF配线架

「TaiPing泰平通信&专业生产各类保安单元|MDF保安器」保安单元|保安器|MDF配线架-总配线架-|MDF音频配线架|MDF电话总配线架（100回线保安接线排），（128回线测试接线排），保安器，总配线架机架由保安接线排、保安单元、测试接线排,告警系统等组成,对用户电缆和程控交换机之间起到连接、调线、保护、告警等作用。MDF(Main Distribution frame)【销售热线：13736014228】

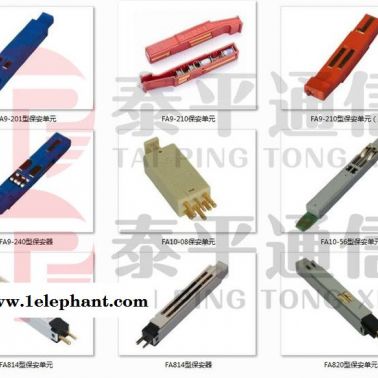

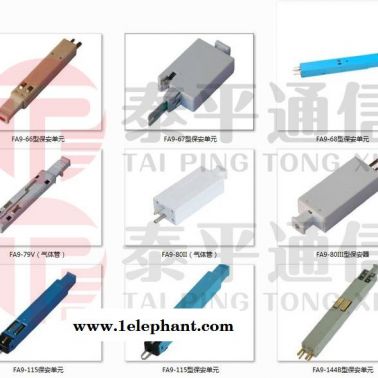

MDF保安单元，半导体保安单元与传统的气体放电管相比，具有快速响应、精确导通、重复性好、性能稳定、寿命长的特点，同时可以大大降低维护费用及维护工作等。 与集成块保安单元相比，响应时间慢，但性能尚稳定，是目前机房较多在应用的保安单元，今后将由性能更优、安全性能更好的集成块保安单元逐渐取代。 技术要求： 绝缘电阻≥1000MΩ 接触电阻≤7mΩ 常温电阻≤22Ω，a、b线间电阻差≤2Ω 限制电压上限：半导体保安单元在电压上升速率为100KV/s，限制电压上限≤260V。 不动作电压：在保安单元的各外线输入端和地之间施加-185V的直流电压，各输入端和地之间不能导通。 不动作电流：40℃时不动作电流为90mA，1h不动作。 限流特性：25℃时 电流（A） 动作时间（S） 备注 0.35 <4.0 电路隔断或限流至150mA 0.5 <2.0 1 <0.4 电路隔断或限流至500mA 3 <0.1

『TaiPing泰平通信@MDF总配线架|MDF音频配线柜|JPX01型（单面/双面）卡接式总配线架|HPX系列总配线架|100回线保安接线排（直列模块）|128回线测试接线排（横列模块）|MDF保安单元|防雷保安器生产基地！』MDF配线架-总配线架-|MDF音频配线架|MDF电话总配线架（100回线保安接线排），（128回线测试接线排），保安器，总配线架机架由保安接线排、保安单元、测试接线排,告警系统等组成,对用户电缆和程控交换机之间起到连接、调线、保护、告警等作用。MDF(Main Distribution frame)总配配线架,总配线架|音频总配线架|电话总配线架。总配线架（MDF）、光纤配线架（ODF）、数字配线架（DDF）、综合设备机架、一体化机房等产品及其施工维护;通信电源维护包括提供铅酸蓄电池、低压配电设备、防雷设备及其维护。生产经营的通信产品。

泰平通信/三网通信专业生产各类MDF总配线架（柜）、保安接线排、测试接线排、保安单元、MDF保安器、接线工具等。具有品种全、产量高、性能指标优越等优点。

JPX01B总配线架

产品特点：

1、机架高度低，6000回线双面总配线架总高度仅为2.6米，省略了滑梯，既方便又安全； 2、机架采用铝型材，整体外形美观。型材上不需打孔，与其它机架并架、扩容方便； 3、接触部分采用镀金工艺，确保不氧化，接触可靠，电阻小； 4、机架与模块色调和谐，排号、线号一一对应，使人醒目； 5、密度大、强度高、重量轻，与国内其它同类产品相比，相同容量下占用空间较小； 6、内、外线成端、跳线连接均采用一把卡接工具，方便可靠、快捷。

工作条件： 　　工作温度：+5℃-- +40℃ 　　相对湿度：<85%(+30℃) 　　大气压力：<70--106kPa 性能指标： 　 保安单元 　　接触电阻：≤7mΩ 　　绝缘电阻：≥1000MΩ 　　边流保护：安全电流：90mA,1h不动作（环境 　　　　　　　温度+40℃，测试电压60VDC) 　　常温直流电阻：≤22Ω，a,b线间电阻差：≤2Ω 　　过压保护：直流击穿电压：190V--260V 　　　　　　　脉冲击穿电压：≤800V（1KV/uS电压上升率时） 保安接线排、测试接线排　　接触电阻：簧片间：≤7mΩ 　　成端处：≤3mΩ 　　绝缘电阻：≥1000MΩ 　　抗电强度：≥1000VAC(历时1min不击穿、无飞弧） 　　拉脱力：≥25N 　　芯线直径：0.40--0.60mm(绝缘层外径<1.4mm)订货指南： 名称 订货号 规格尺寸 （高×宽×深） 单位 容量 （回线） 备注 机架（双面式） JPX01I-1200 2000×800×1240 架 1200 600L×2 JPX01I-4000 2200×1550×1240 架 4000 800L×5 JPX01I-5000 2400×1550×1240 架 5000 1000L×5 JPX01-6000 2600×1550×1240 架 6000 1200L×5 机架（单面式） JPX01I-1200 2000×1000×300 架 1200 300L×4 保安接线排 JPX01B 180×100×98 单元 100 可双卡接续 测试接线排 JPX01C 90×210×92 单元 128 可双卡接续 保安单元 JPX01B GTG+高分子PTC 只 1只/回线 卡接工具 XQ103 国产 把 1把/1000回线 选购件 在线测试绳 ZXC6 3m 根 选购件 开路测试绳 KLS6 3m 根 选购件 信号告警器 XGJ6 只 1只/列 基座 JZ6 只 根据用户机房高度选配 操作凳 CD1 三级 部 1部/架 选购件

JPX系列总配线架/柜（HPX系列音频总配线架/柜）

MDF总配线架适合各种容量电话局的交换与进局电缆之间的连接设备，具有良好的接续性能和可靠的防护功能。产品分：I型（卡接式）、II（绕接式）、III型（双接卡接式）三种。

特点：

按YD/T694-1999新标准设计。

机架采用铝合金型材制作，结构牢固，外型 美观，安装方便。测试接线排、单接点式、双接点式、绕卡式、带角度卡接簧片、接续可靠。

保安单元具有过压、过流防护和接地警告功能。

总配线架的所有操作（保安器的插拔、内外线和跳线的接续及测试）均在正面进行。

所有塑料零件均具有阻燃性,其阻燃性能达到GB/T5169.7中A级要求， 其它各项指标均符合行标YD/T694-2004《总配线架》的要求

技术性能：

工作温度：+5 ~ +40℃

相对湿度：<85%（+30℃）

大气压力：70~106Kpa

绝缘电阻：≥6000MΩ

抗电强度：1000V（45~60Hz）/1min无击穿、无飞弧

成端接触电阻：≤0.8mΩ,高温、低温、温度变化、湿热、振动试验后接触电阻增值：≤0.6mΩ

气密性：未被腐蚀面积占总面积的75%以上

拉脱力：单根导线沿模块垂直方向的拉脱力大于28N

适用导线：单股塑料绝缘导线，芯线直径为Φ0.32～Φ0.6mm，大外径（包括绝缘层在内）不超过1.4mm

卡接寿命：大于200次

规格指标：
深度：800mm 纵列距：210mm 横列距：200mm 横列离地高度:510mm

型 号 JPX01	容量 (回线)	纵列数×每列块数	横列数×每行块数	纵列离地高度	外 型 尺 寸 高×宽×深 (括号内为护栏尺寸)
JPX 3600回 6×6	3600	6×6	5×6	450	1800×1260×800 (223×1541×1215)
JPX 4800回 6×8	4800	6×8	7×6	380	2000×1260×800 (223×1541×1215)
JPX 6000回 6×10	6000	6×10	8×6	250	2200×1260×800 (223×1541×1215)
JPX 7200回 6×12	7200	6×12	10×6	270	2600×1260×800 (223×1541×1215)
JPX 9600回 6×16	9600	6×16	13×6	250	3300×1260×800 (223×1541×1215)
JPX 3000回 5×6	3000	5×6	5×5	450	1800×1050×800 (223×1331×1215)
JPX 4000回 5×8	4000	5×8	7×5	380	2000×1050×800 (223×1331×1215)
JPX 5000回 5×10	5000	5×10	8×5	250	2200×1050×800 (223×1331×1215)
JPX 6000回 5×12	6000	5×12	10×5	270	2600×1050×800 (223×1331×1215)
JPX 8000回 5×16	8000	5×16	13×5	250	3300×1050×800 (223×1331×1215)
JPX 2400回 4×6	2400	4×6	5×4	450	1800×840×800 (223×1121×1215)
JPX 3200回 4×8	3200	4×8	7×4	380	2000×840×800 (223×1121×1215)
JPX 4000回 4×10	4000	4×10	8×4	250	2200×840×800 (223×1121×1215)
JPX 4800回 4×12	4800	4×12	10×4	270	2600×840×800 (223×1121×1215)
JPX 6400回 4×16	6400	4×16	13×4	250	3300×840×800 (223×1121×1215)
JPX 1800回 3×6	1800	3×6	5×3	450	1800×630×800 (223×911×1215)
JPX 2400回 3×8	2400	3×8	7×3	380	2000×630×800 (223×911×1215)
JPX 3000回 3×10	3000	3×10	8×3	250	2200×630×800 (223×911×1215)
JPX 3600回 3×12	3600	3×12	10×3	270	2600×630×800 (223×911×1215)
JPX 4800回 3×16	4800	3×16	13×3	250	3300×630×800 (223×911×1215)
JPX 1200回 2×6	1200	2×6	5×2	450	1800×420×800 (223×701×1215)
JPX 1600回 2×8	1600	2×8	7×2	380	2000×420×800 (223×701×1215)
JPX 2000回 2×10	2000	2×10	8×2	250	2200×420×800 (223×701×1215)
JPX 2400回 2×12	2400	2×12	10×2	270	2600×420×800 (223×701×1215)
JPX 3200回 2×16	3200	2×16	13×2	250	3300×420×800 (223×701×1215)

3W-JPX01型卡接式总配线架

本产品具有电缆接续和过流过压防护的功能，可以避免因大电流的侵入对外线电缆、机房设备及人员所造成的损害。由于接续模块采用高密度设计,模块的高度和宽度有所减少,从而使得整机的高度和重量明显降低，列间距加大,这就方便了架间操作，同时机房的空间利用率也得到提高。

开放机架正面

开放机架背

JPX01型总配线架从列告警盘、接线排，到底部护栏都提供了易于更换、清洁的列号、块号示名。总配线架由机架、保安接线排、测试接线排、保安器、总告警盘、列告警组件和附件等构成。

标准备附件表

代号	名称	备注
3W-NJA3.695.092	测试赛绳（横列）	在测试排上分开测试内、外线
3W-NJA3.695.093	测试赛绳（直列）	在保安排上分开测试内、外线
3W-NJA3.695.094	测试赛绳（跳接）	临时将外线跳接对另一对内线上
3W-NJA4.695.014	XQ401ⅡD-KJ型卡接工具

产品配置表

外线 容量	每直列最大容量	最大横列层数	每横列标准容量	每横列最大容量	架体尺寸			横列 总容量	扶梯（选购）
					高	宽	深
4000L	8块*100L	6	5块*128L	6块*128L	2000	1250	1050	4608L	XQ901F或三阶梯
5000L	10块*100L	7			2200	1250	1050	5376L	XQ901F或三阶梯
6000L	12块*100L	9			2600	1250	1050	6912L	XQ901F或三阶梯

3W-JPX284型卡接式总配线柜（架）

JPX284型卡接式总配线柜适合于接入网使用。总配线柜采用整体焊接式机柜，外线部分装有FA8-149型保安接线排、FA9-201型保安器及告警系统；内线部分装有STO-151型测试接线排。

主要特点：
●机柜采用整体焊接结构；
●模块采用高强度塑料，抗老化；
●保安接线排与测试接线排可由用户随意安装。

STO-151型测试接线排

●测试接线排由四个独立的测试模块组成，每个测试模块为32回线，上排为跳线端子，下排为内线端子。插入隔断插塞可将内外线断开，利用测试塞绳可分开测试外线和局内线；
●测试模块的外形尺寸：高×宽×深=10mm×280mm×70mm

FA8-149型保安接线排

●保安接线排由四个保安模块组成，保安接线排的左边后部为排告警；
●每个保安模块为25回线，其上排为跳线端子，下排为外线端子，中间为供安装保安单元的空间；
●外形尺寸：长×宽×高=104mm×280mm×70mm

FA9-201ⅠＤ型保安单元

● FA9-201ⅠＤ型保安单元用于FA8-149型保安接线排中，防止过电压过电流对机房设备及人身安全造成的危害。

分类	防护原件
FA9-201ID	高分子PTC+半导体放电管

产品规格

外线容量	内线容量	外形尺寸mm （高*宽*深）
		高	宽	深
2400L	2048L	2200	600	600
2000L	1792L	2000	600	600

3W-JPX型总配线柜

产品介绍：
产品特点：体前后双面开门，可拆卸，上下进线，侧门可拆卸，方便扩容和并架。模块设计，箱内架体用铝型材，易于安装。型号及规格尺寸

型号	容量（线）	高*宽*深（mm）
JPX01-A1	600L	1200*600*600
JPX01-A2	1200L	2000*600*600
JPX01-A3	2000L	2200*600*600

JPX系列卡接式总配线架/柜（HPX系列音频总配线架/柜）










JPX210（A、B）型总配线架

产品介绍：
产品特点：具有完善可靠的过电流、过电压保护、FS失效功能和声光告警功能。卡接簧片为双层折叠式双卡口，表面镀金（银），使用寿命为单卡口的两倍。抗拉脱力强，不小于25N。直列、横列均为正面操作，横列提供固定和旋转工作模式，方便电缆成端及维护。直列、横列均有周到的线路标识，便于准确跳线和检测。全模块化设计，可根据机房灵活组合，模块体积小，容量大，便于安装和扩容。机架采用铝合金型材，外形整齐、美观、实用、安装极为方便，组合灵活。所有塑料件均采用阻燃塑料。型号及规格尺寸

容量/列	600对/列	800对/列	1000对/列	1200对/列
h	1970	2390	2810	3230
h1	1800	2220	2640	3060
h2	170	170	170	170
直列间距	250	250	250	250
h3	220	220	220	220
d1	350	350	350	350
d2	450	450	450	450
h4	510	510	510	510
h5	300	300	300	300

注：1、机架尺寸可按用户要求或查勘实际情况设计。
2、材质：采用铝合金材料制作。
3、该机架适用于大中型机房。
