| 材质 | 定制 |
|---|---|
| 插拔次数 | 10000次 |
| 工艺 | 机加工 |
| 规格 | 齐全 |
| 回波损耗 | 45 |
| 适用范围 | 电子电工行业 |
| 适用线缆类型 | 电缆 |
| 品牌 | PTTP普天泰平 |
| 型号 | JPX01 |
| 品牌 | PTTP普天泰平/sanwang三网 | 型号 | JPX01型 |
| 结构型式 | 机柜式/敞开式/机架式 | 端口数量 | 齐全 |
| 材质 | 金属/铝型材 | 类型 | 音频配线架 |
| 适用线缆类型 | 通用 | 回波损耗 | 45dB |
| 适用范围 | 网络工程,布线工程,机房改造,通讯机房 | 工作温度 | 45-65℃ |
| 产品认证 | ISO9001:2015质量管理体系 | 加工定制 | 是 |
| 插拔次数 | 10000 | 产地 | 浙江省 |
| 厂家 | 三网通信|泰平通信 | 高度 | 2200/2000，可定做 |
「PTTP普天泰平|SanWang三网通信&MDF卡接式总配线架|MDF总配线架|MDF音频配线柜|JPX01型（单面/双面）卡接式总配线架|HPX系列总配线架|100回线保安接线排（直列模块）|128回线测试接线排（横列模块）|MDF配线架|MDF保安单元|防雷保安器生产基地！」MDF配线架-总配线架-|MDF音频配线架|MDF电话总配线架（100回线保安接线排），（128回线测试接线排），保安器，总配线架机架由保安接线排、保安单元、测试接线排,告警系统等组成,对用户电缆和程控交换机之间起到连接、调线、保护、告警等作用。【符合《标准 YDT 1713-2007总线配架(MDF)》YD/T1712-2007《中小型电信机房环境要求》YD/T754-19955《通信机房静电防护通则》YD/T5003-2005《电信专用房屋设计规范》YD/T1624-2007《通信用室外机房》YD5098-2005《通信局（站）防雷与接地工程设计规范》】
??MDF(Main Distribution frame)总配配线架,总配线架|音频总配线架|电话总配线架。总配线架（MDF）、光纤配线架（ODF）、数字配线架（DDF）、综合设备机架、一体化机房等产品及其施工维护;通信电源维护包括提供铅酸蓄电池、低压配电设备、防雷设备及其维护。生产经营的通信产品。
??PTTP泰平通信|3W三网通信专业生产各类MDF总配线架（柜）、保安接线排、测试接线排、保安单元、MDF保安器、接线工具等。具有品种全、产量高、性能指标优越等优点。

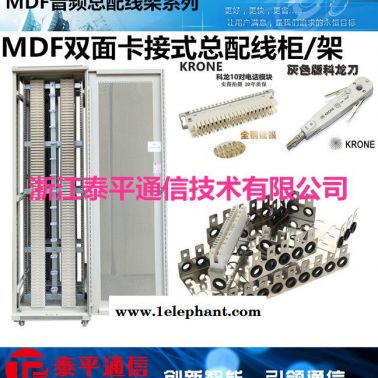

JPX01 型卡接式双面总配线架
| 名称： | 双面总配线架 | 型号： | JPX01 | 类别： | MDF 音频总配线架 |
· 产品描述
|
概述： |

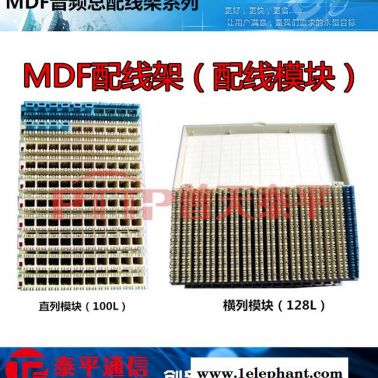

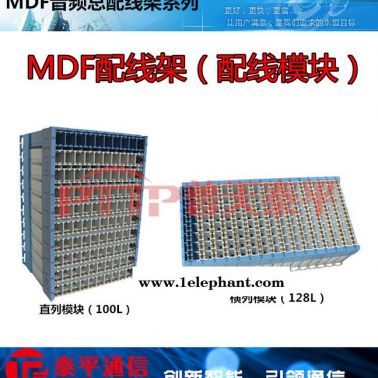

| JPX01 型卡接式双面总配线架采用高密度JPX01 型（100 回线）保安接线排， JPX01 型（128 回线） 测试接线排和JPX01 保安单元构成。其结构参数和技术性能指标均符合中华人民共和国通信行业标准YD/T694-1999《总配线架》的要求，适用于各种容量电话交换机设备配套使用，用以接续内、外线缆，并 有配线、测试及保护局内设备和人身安全等功能。 |
性能参数：
| | 工作温度：+5℃~+40℃ |
|
| 储存温度：-25℃~+55℃ |
|
| 相对湿度：不大于 85%（+30℃） |
|
| 大气压力：70Kpa~106Kpa |
|
| 双层折叠式卡接簧片，表面镀金，永不氧化，电气性能优良，使用寿命比单层簧片长； |
|
| 卡入导线与簧片间有四个接触点，气密区大于 75%，抗拉脱力大于 28N； |
|
| 成端接触电阻≤0.8mΩ ，高低温、温度变化、湿热、振动实验后接触电阻增值≤0.6 mΩ ； |
|
| 适用导线：单股塑料绝缘导线，芯线直径为 0.32~0.6mm，大外径（包括绝缘层在内）不超过 1.4mm |
|
| 卡接寿命：大于 200 次 |
主要特点：
| | 高密度、大容量 每直列 2600mm 高、容量达 1200 线，2200mm 高、容量达 1000 线，密度比同行当前常 用产品提高 46%；同时利用直排宽度小的特点，适用于 200mm 的特殊场合； |
|
| 防护、安全性能可靠 过压过流保护性能与多种型号的交换机二级保护电路相匹配，确保对交换机的一 级保护；所有塑料均采用阻燃材料，其阻燃性能达国际 FV-0 级标准； |
|
| 保护全面 完善可靠的过电流、过电压保护功能，特制四级声光告警，便于故障查找和维护； |
|
| 技术先进 双层折叠式卡接簧片，表面镀金，永不氧化，电气性能优良，使用寿命比单层簧片长； |
|
| 操作维护方便 内线、外线成端，所有测试操作，告警系统的观察和故障排除均在正面，某一线路的维 护及测试不影响其他线路；具有足够的走缆布线空间，便于操作维护； |
|
| 标示清晰 直排、横排均有明确的线对标示； |
|
| 结构灵活 全模块化设计，可根据各形状机房灵活组合,充分利用机房的空间，便于安装和扩容； |
|
| 特制机架 架体采用特殊铝合金型材组件结构，整架无一安装孔，可灵活定位，安装方便，结构可靠 |
订货指南：
|
名称 |
型号 |
规格mm 高x 宽x 深 | 外线容量（回线） （列数x 行数） | 内线容量（回线） （列数x 行数） |
|
双面总配线架 | JPX01-A1（2x8） | 2000x512x886 | 16x100=1600 | 12x128=1536 |
| JPX01-A2（2x10） | 2200x512x886 | 20x100=2000 | 16x128=2048 | |
| JPX01-A3（2x12） | 2600x512x886 | 24x100=2400 | 19x128=2432 | |
| JPX01-A1（3x8） | 2000x768x886 | 24x100=2400 | 18x128=2304 | |
| JPX01-A2（3x10） | 2200x768x886 | 30x100=3000 | 24x128=3072 | |
| JPX01-A3（3x12） | 2600x768x886 | 36x100=3600 | 28x128=3584 | |
| JPX01-A1（4x8） | 2000x1024x886 | 32x100=3200 | 24x128=3072 | |
| JPX01-A2（4x10） | 2200x1024x886 | 40x100=4000 | 31x128=3968 | |
| JPX01-A3（4x12） | 2600x1024x886 | 48x100=4800 | 38x128=4864 | |
| JPX01-A1（5x8） | 2000x1280x886 | 40x100=4000 | 30x128=3840 | |
| JPX01-A2（5x10） | 2200x1280x886 | 50x100=5000 | 39x128=4992 | |
| JPX01-A3（5x12） | 2600x1280x886 | 60x100=6000 | 47x128=6016 |
|
双面总配线架 | JPX01-A1（6x8） | 2000x1536x886 | 48x100=4800 | 36x128=4608 |
| JPX01 -A2（6x10） | 2200x1536x886 | 60x100=6000 | 63x128=6016 | |
| JPX01-A3（6x12） | 2600x1536x886 | 72x100=7200 | 56x128=7168 | |
| JPX01-A1（7x8） | 2000x1792x886 | 56x100=5600 | 42x128=5376 | |
| JPX01-A2（7x10） | 2200x1792x886 | 70x100=7000 | 55x128=7040 | |
| JPX01-A3（7x12） | 2600x1792x886 | 84x100=8400 | 66x128=8448 | |
| JPX01-A1（8x8） | 2000x2048x886 | 64x100=6400 | 48x128=6144 | |
| JPX01-A2（8x10） | 2200x2048x886 | 80x100=8000 | 63x128=8064 | |
| JPX01-A3（8x12） | 2600x2048x886 | 96x100=9600 | 75x128=9600 | |
| JPX01-A1（9x8） | 2000x2304x886 | 72x100=7200 | 54x128=6912 | |
| JPX01-A2（9x10） | 2200x2304x886 | 90x100=9000 | 70x128=8960 | |
| JPX01-A3（9x12） | 2600x2304x886 | 96x100=9600 | 75x128=9600 | |
| JPX01-A1（10x8） | 2000x2560x886 | 80x100=8000 | 60x128=7680 | |
| JPX01-A2（10x10） | 2250x2500x1100 | 100x100=10000 | 78x128=9984 | |
| JPX01-A3（10x12） | 2600x2560x1100 | 120x100=12000 | 94x128=12032 | |
| JPX01-A（_x_） | _x_x_ | 按用户要求定制 |
|
JPX01D型卡接式单面总配线架
| 名称：单面总配线架 | 型号： | JPX01D型 | 类别： | MDF音频总配线架 |
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

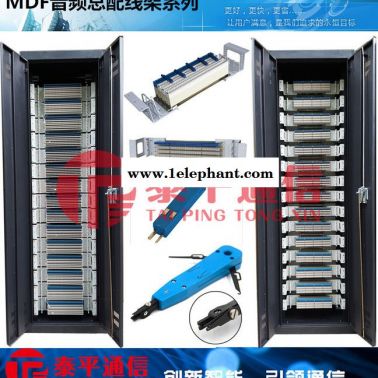

JPX01S-G型卡接式双面总配线柜
| 名称： | 卡接式双面总配线柜 | 型号： | JPX01S-G | 类别： | MDF音频总配线架 |
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
JPX01D-G型卡接式单面总配线柜
| 名称： | 卡接式单面总配线柜 | 型号： | JPX01D-G | 类别： | MDF音频总配线架 |
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
