| 标准 | 国标 |
|---|---|
| 材质 | 不锈钢 |
| 公称通径 | DN15-DN300mm |
| 规格 | DN100 |
| 连接形式 | 法兰 |
| 流动方向 | 单向 |
| 驱动方式 | 手动 |
| 适用介质 | 氧气 |
| 外形 | 中型 |
| 用途 | 截止 |
| 压力环境 | 常压 |
| 品牌 | 新博 |
| 型号 | JY41W |
| 通道位置 | 直通式 |

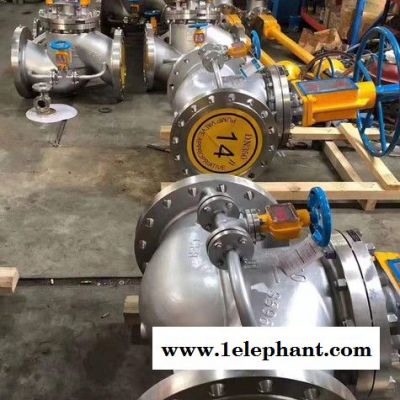

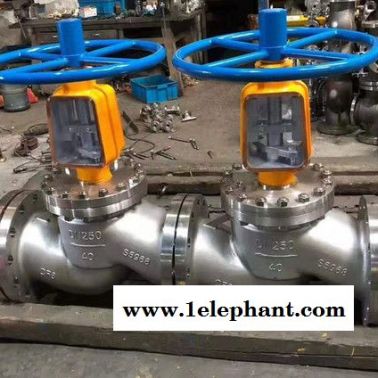

不锈钢氧气截止阀
产品概述：
JY41W不锈钢氧气截止阀是根据氧气管网运行特点以及考虑氧气介质的易燃易爆的特性，以安全可靠和性能优越为设计原则，并参照中华人民共和国冶金工业部制定的《氧气安全规程》的规定而设计、制造的确保氧气管网安全运行的专用阀门。
技术参数：
公称通径：DN15-DN150
公称压力：1.6MPa
适用介质：水、非腐蚀性介质
适用温度：-20℃-120℃
阀体材质：黄铜、青铜
连接方式：法兰连接
工作原理：
截止阀是指关闭件沿阀座中心线移动的阀门。根据阀瓣的这种移动形式，阀座通口的变化就是与阀瓣行程成正比例饿关系。由于该类阀门的阀杆开启或关闭行程相对较短，而且具有非常可靠的切断功能，又由于阀座通口的变化与阀瓣的行程成正比例关系，非常适合于对流量的调节。因此，这种类型的阀门非常适合作为切断或调节以及节流使用。
主要零件材料：
| 阀体 | 铸铜 |
| 阀瓣 | 铸铜 |
| 阀盖 | 铸铜 |
| 阀杆 | 0Cr18Ni9 |
| 密封圈 | 聚四氟乙烯 |
产品尺寸:
| DN | A | E | C | D |
| 15 | 79 | 90 | 81 | 78 |
| 20 | 89 | 100 | 85 | 78 |
| 25 | 93 | 110 | 98 | 108 |
| 32 | 110 | 134 | 125 | 108 |
| 40 | 132 | 140 | 136 | 108 |
| 50 | 172 | 153 | 173 | 146 |
工作原理及特性：
??阀门对其所在的管路中的介质起着切断和节流的重要作用,氧气截止阀作为一种极其重要的截断类阀门,其密封是通过对阀杆施加扭矩,阀杆在轴向方向上向阀瓣施加压力,使阀瓣密封面与阀座密封面紧密贴合,阻止介质沿密封面之间的缝隙泄漏。氧气截止阀的密封副由阀瓣密封面和阀座密封面组成,阀杆带动阀瓣沿阀座的中心线作垂直运动。氧气截止阀启闭过程中 启高度较小,易于流量的调节,且制造维修方便,压力适用范围广。与工业生产中另外一种常用的截断类阀门一一闹阀相比,从结构上来说,氧气截止阀比前者简单,便于制造和维修。从使用寿命上来说,氧气截止阀密封面不易磨损及擦伤,阀门启闭过程中阀瓣与_座密封面之间无相对滑动,因此对密封面的磨损与擦伤较小,所以提高了密封副的使用寿命氧气截止阀在全 全闭过程中阀瓣行程小,其高度相对闹阀较小。氧气截止阀的缺点是,启闭力矩较大且难以实现快速启闭,因阀体内流道比较曲折,流体流动阻力大,造成流体动力在管路中损失较大。
