| 脉冲间隔 | 0.8-30秒 |
|---|---|
| 脉冲宽度 | 0.01-0.5秒 |
| 工作电压 | 220VAC-50HZ |
| 材质 | 金属外壳 |
| 产品别名 | 脉冲控制仪 |
| 产品用途 | 控制脉冲阀 |
| 规格 | 21-30路24V,1-10路24V,其他路数,11-22路24V,11-22路220V,21-30路220V,1-10路220V |
| 适用范围 | 各行业 |
| 品牌 | 鑫龙 |
| 型号 | WMK |
| 加工定制 | 是 |

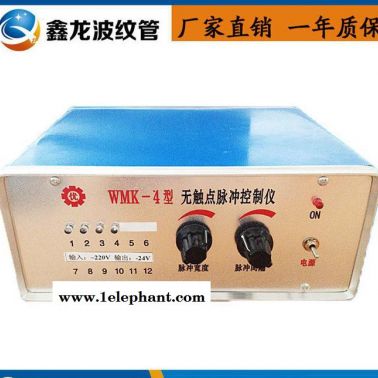

WMK-4 型 WMK-20 型 JMK-10 型 JMK-20 型
无触点集成电路脉冲控制仪说明书
一、概述
WMK-4-型,WMK-20型：分为1至30等门位，电压分别有24V，30V，36V，90V，110V，220V各种，采用先进的CMOS数字集成电路，可控硅输出，性能可靠，调试方便，维修容易。
JMK-10型，JMK-20型集成电路脉冲控制器，设计了数字设定电路（即10型机10门输出任意设定，20型机20门输出10门以上任意设定）。使用时可在全部输出门数范围内选取所需要的门数，两机显示采用LED共阴数码管，美观清晰。
二、 技术指标
1、脉冲宽度：0.01-0.5秒 2、脉冲间隔：0.8-30秒
3、工作电压：220VAC-50HZ 4、整机功耗：<40W
5、外形尺寸：10*20*30cm 6、输出电压：24V、110V、220V可选
7、环境温度：-20℃<45℃ 8、环境湿度：>20%&<80%
三、使用和维护

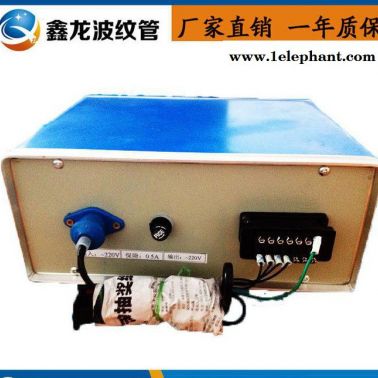

1、将带输出线的矩形插头插入机箱后部插孔内，输出线的一端分别与电磁阀的一端连接，电磁阀的另一端接在公共线上，公共线排**，导线颜色为红色。
2、将电源插头插入220V交流电源。
3、打开电源开关指示灯应亮。
4、调节脉冲间隔和脉冲宽度旋钮达到适当为止、
5、根据环境情况，定期对仪器开箱进行低温去湿清尘。
四、 维修及注意事项
(一)输出接头严禁虚焊和接触不良。单机输出公共线只能供单机使用，切不可相互连接。
(二)更换保险管不能大于2A,严禁用导线或其它导电物代替保险管。
(三)电磁阀及连接导线不应出现短路，漏电现象，要经常检查，对地电阻要大于2兆欧。
(四)配接电磁阀或检修仪器故障时，请关掉电源，以免发生事故。
本公司产品实行“三包”，保修半年，公司内部设有维修服务部，负责向用户供应配件及修理业务，如有需要可上门服务。
