全新升级精准定位高灵敏度操作方便日本犬神三代地下金属探测器

犬神金属探测器采用数字电波感应系统，它具有足够的探测深度和准确的识别能力，是专业型超深探测器，特别适用于地层深部的探测作业。携带方便，操作简单。

此仪器具有两种探测模式，其中识别模式能分辨有色金属(金、银、铜、铅、锡)和黑色金属(铁)。也可用于砂金矿探测，根据声音的大小和表针指示来确定含量的高低。探测埋在地下的金属，必然受到地质结构的影响。地层中含有各种各样的矿物会使金属探测器产生信号，某些矿物的信号会掩盖掉金属的信号而造成假像。用过旧式金属探测器的人都有这种体会，随着探头扫过凹凸不平的地面，信号也跟着变化，探头靠近土堆、石块、砖头都会发出报警声，这种现象称为“矿化反应”。由于这个原因，旧式金属探测器只能探测到浅土中的金属，对深埋地下的金属目标是无能为力的。犬神仪器装有先进的地平衡系统，它只选金属信号，排除“矿化反应”的干扰，大大提高了仪器的探测深度。

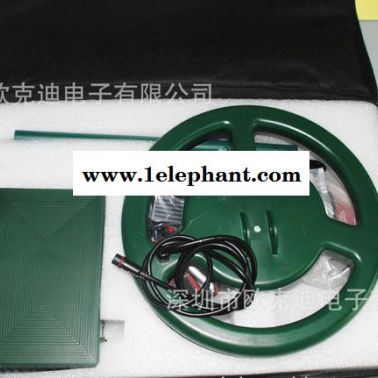

下面是配件图：

（1）探测定位盘：它是一个防水型探测定位盘，即使在水中，也可以使用探测盘进行探测。

注意：探测盘是防水的，但控制面板却不是防水的。

（2）探测主机：一个专用背带式主机，以减轻长时间操作带来的手酸手涨，方便轻捷。

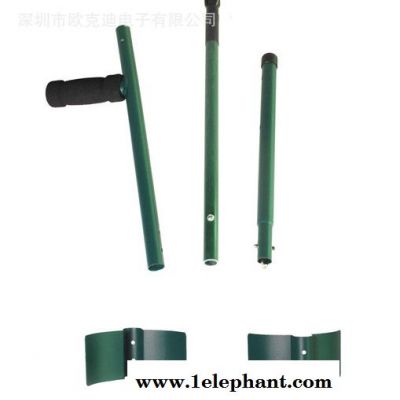

（3）探测杆三节：你可以把探测杆调整到最适合的长度。

（4）主机背带一条

（5）手柄一个

（6）固定专用工具一个，方便你随时随地拆卸组装，携带方便。

（7）专用充电器一个：长达8小时以上的待机时间，节电节心。让你安心探测你所需要的。

（8）耳机一个

（9）整机托架一个

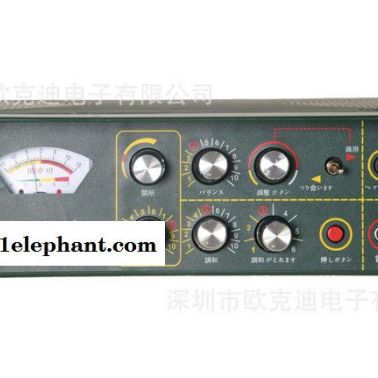

犬神金属探测器主机面板显示说明

（1）耳机：通过使用耳机，你能够延长电池的使用寿命，因为耳机比起内装的扬声器来要省电。你可以连接一个立体声耳机到探测器上，这样你就能够一个人听音。使用耳机在节省电池的同时，还能更容易地确定声音上细微的改变，从而达到更好的探测效果。把耳机连接到探测器上，需要把耳机上的插头插入到主机前面耳机输入插孔上。当你使用耳机时，内装的扬声器就不会发出声音。

（2）电表（电源背光指示）：显示探测到金属与否及金属类型。

（3）音量（声音大小调谐器）：对探测到的金属会发出固定频率声音指示

（4）地平衡助力调谐旋钮，供整机在地平衡工作状态时消除“矿化反应”用

（5）调谐器也叫临界声调节旋钮：用于调节临界声音。仪器的声音可以从无到有，从轻到响，当声音从无到刚有而勉强可以听到时，称为临界声。只有将仪器调至临界声时，仪器才有最高灵敏度。否则无论声音太大或根本无声都将降低探测效果。

注意：在调临界声时，复位键应按下，调好后再放开。

（6）操作方式开关也叫识别开关。识别开关有两个档位：向上是地平衡档；向下是识别档。在地平衡时能排除地层“矿化反应”的影响。在仪器调好地平衡之后，工作稳定，因此一般开始对某一地段探测时都采用这个方式。在识别时可以区分金属的种类或者在那些有大量废弃金属杂物的地方选探大件的有价值的金属。

（7）电源开关

（8）灵敏度调谐旋钮：灵敏度调谐旋钮是控制探测器的灵敏度的，将旋钮逆时针旋到底，则仪器灵敏度最低，反之，顺时针旋到底，则灵敏度最高，探测深度最大。灵敏度的调节视环境而论，并非越高越好，例如，在“矿化反应”大的地方，灵敏度太高会引起假信号，仪器到处乱响，反而探不到东西。这时就应该降低灵敏度来减弱复杂地层对仪器的影响。

（9）识别调谐旋钮：供整机在识别工作状态时识别金属类别及排除不需要目标用。

（10）记忆按键（复位键地平衡）也是调零按钮：将它按下，电表的指针就回到-20刻度处。还须指出的是，在调整仪器的任何一个旋钮时，都必须先按下记忆按键，调好之后再放开，在探测的过程中，仪器随着环境的变化，电表的指针会从左向右偏离刻度，按一下记忆按键指针就又回到左边刻度了。因此在整个过程中要经常按此按键。

注意：在刚开机时，需要有一分钟左右的预热时间。预热后就能保持正常。

（11）探测盘数据接口

（12）电源充电孔

（13）充电指示灯

准备工作

1.组装金属探测器。请参阅说明书。

2.测试电池

开机后，如果探测器的指示灯很暗或不亮，会使探测器不能打开，音量较弱，不能适当地调谐，操作起来不稳定，或出现偏移，那么就表明电池的能量不足，需要充电。(注:充电器上有LED指示,红色状态表示正在充电,绿色表示充饱和.)

充电方法：

   1.将充电器接头插入主机充电插孔。

   2.将充电器插上电源，这时充电器显示灯为红色，表示主机充电中。当显示灯转为绿色，表明充电已经完成。这个过程一般需要大于6～8小时。注意：充电期间，充电器出现变热的现象是正常情况。

   3.充电时一定要置于+5℃~+40℃的通风处，并且一定使用厂商提供的充电器。使用未经认可的充电器可能会引起危险，并将违反对本仪器的认可和保修条例。

   4.建议仪器第一次充电时在冲满转绿灯后继续充2小时再断开电源。

   5.当用户使用仪器时发现对金属的报警声音小，请注意这是“电量过低”。请及时充电后再使用。若电池电量没有用完，主机会自动减少充电时间。

   6.充电结束后，请您将充电器与主机和电源断开。

3.使用耳机，通过使用耳机，你能够延长电池的使用寿命。

准备探测

仪器开机后都有短暂的预热时间，在此段时间应把探头提到空中不动，待表针回位之后才可以进行探测工作。在按下按钮的同时应看一下电源指示灯，如果暗淡无光就必须充电。仪器实际探测时有如工兵探雷，操作者握着手柄让探头缓缓地沿地面移动，在整个探测过程中应保持探头与地面的距离为20厘米左右，尽量不要使距离忽大忽小地变化。探到金属时，仪器便发出声音，同时电表的指针也有刻度指示。人身上的金属会影响探测，要求操作者把身上的手表、戒指、金属皮带扣、香烟盒等金属杂物全部除掉，并且不能穿带钉的皮鞋，最好穿布鞋或塑料鞋工作。

2.地平衡方式

  在地平衡工作方式中，只要探头移到任何类型金属目标的上方仪器就会发出声响，感应指示表针同  时向右偏移。操作步骤如下：

2.1打开电源开关：电源指示表灯亮。

2.2把操作方式开关向上拨到地平衡档。

2.3把探头提离地面60厘米左右不动，让仪器预热片刻，按、放几次记忆按键，直到表针回位-20之 后不再偏移为止。

2.4调出临界声。

2.5把探头降落到离地面20厘米左右，如果声音变大，就抬起探头（60厘米左右）把调谐旋钮（5）朝反时针方向旋转一点再靠近地面试一试，如果声音仍然增大，又再往反时针方向转一点，直到抬起和放下探头声音不变为止，如果按上述的过程试验声音是减小的，则需把调谐旋钮（5）朝顺时针方向调整，直到声音不变为止。按照上面的方法调好地平衡之后，仪器基本上消除了“矿化反应”。

2.6探头沿地面搜索，注意与地面保持20厘米左右的距离。在遇到金属时即发出声响，同时，表针偏离位。

注意：

     ● 如果在某一个地点调试时不管怎样调试声音都是增大的，说明该处埋有金属。应该换一个地方调试地平衡。

     ● 每次提起探头拧转地平衡旋钮时，都应该先按下记忆按键，拧好之后松开记忆按键再向地面降落。

  3.识别方式

识别方式没有地平衡的作用，因而土层的“矿化反应”很大，操作人员要谨慎使用。

操作步骤如下：

  3.1打开电源开关，电源指示表灯亮。

  3.2把操作方式开关向下拨到识别档。

  3.3预热，且待指针稳定复位。

  3.4调出“临界声”。

  3.5识别黑色与有色金属：

     把识别调谐旋钮拧到的逆时针最右边位置，黑色金属（钢、铁）使声音增大，电表指针向右偏离。如果识别调谐旋钮拧顺时针到左边位置，则有色金属使声音增大，电表指针向右偏离。

  3.6消除杂小目标的方法

     如果探测地点的土层中有很多废弃的金属杂物，它们一般都没有什么用处，探测时可以把它们的报警信号预先消除。例如：遇到这样的情况时，可以预先放一颗铁钉在地上，让探头扫过它的上方，如果仪器的声音增大了，就按下记忆按键，把识别调谐旋钮向右（顺时针方向）拧转一点，松开记忆按键再探一次。经过反复调节直到搜索铁钉上方刚好没有声音变化为止。调好之后，地面埋藏的铁钉以及比铁钉小的黑色金属都不会使仪器的声音增大，而所有的比铁钉大的黑色金属都有较大的报警声。

探测自然金块就像寻找金属硬币那样用地平衡方式进行，大多数金块埋藏在矿化程度较高的岩层中，因此事先必须仔细地调好地平衡。在沙金矿中，金子以其碎细的形式跟沙土混合在一起，并且往往伴随着重金属矿的沉积物，这种混合物的信号与黑色金属相同，但反应较弱，而反应的区域比较宽阔。

   犬神仪器亦可以进行矿块的筛选工作。进行这项工作时操作者不必手提探测器而是把仪器固定在一个非金属的支撑物上，调出“临界声”，然后把矿石一块一块地靠近探头，根据声音的大小来确定含量的高低。应记住，每测完一块样品就按放一次按钮。这种金属含量的测定技术对脉金矿的筛选以及对旧矿井留下的矿尾的测定是很有用的，有些采矿人常把表面看得见金子的矿石留下，其余的就仍掉了。其实，被仍掉的矿石中有一部分仍含有金子。对于其它的金属矿，有些信号比较大，有些则没有反应，操作者可以用一块标准的矿石来做实验，看仪器对它的反应情况，从而确定此类矿石与普通岩石在信号上的区别。

1.本金属探测器的探测深度与被探金属的面积、形状、数量都有很大的关系，一般来说面积越大，数量越多，埋藏时间越长，探测深度也越深；面积越小，数量越小，埋藏时间越短相应的探测深度也越浅。

2.仪器做性能检测时要考虑到刚埋藏的金属没有二次传导，只能达到实际探测深度的百分之三十以内效果。

五.保修条例

本文记载的内容是约定免费修理的事项：

1．本产品保修期为一年。

2．在保修期间，按照使用说明书进行正常使用的状况下产生的故障，予以免费修理，请把修理商品和本保证书原件（或复印件）；售货凭证原件（或复印件），拿到经销商处或者寄往本公司要求免费修理，但修理品的运往费不在本证适用范围内。

3，在保修期间，如发生以下情况之一，必须作为收费修理：

  1）不能够提供本保证书及有效售货凭证。

  2）使用上的错误以及自行不当的修理所造成的故障及损坏。

  3）买入后的运送、搬动、跌落造成的故障或损坏。

  4）其它不可避免的外来因素造成故障及损坏。

  5）使用不当导致设备入水或其它溶液造成的损坏。

  6）使用指定以外的电源，电压所造成的损坏。

4，在本保证书规定期限内，按以上约定条件进行免费修理。

5，产品外观，易耗品及附件不在保修范围内：

6，仅作以上保证，不作其它任何明示或默示性的保证（其中包括适销性、对某种特定的与应用的合理性与适应等的默示保证）， 不论在合同中、民事过失上、还是其它方面，本公司不对任何特殊的、偶然的或间接的损害负责。
